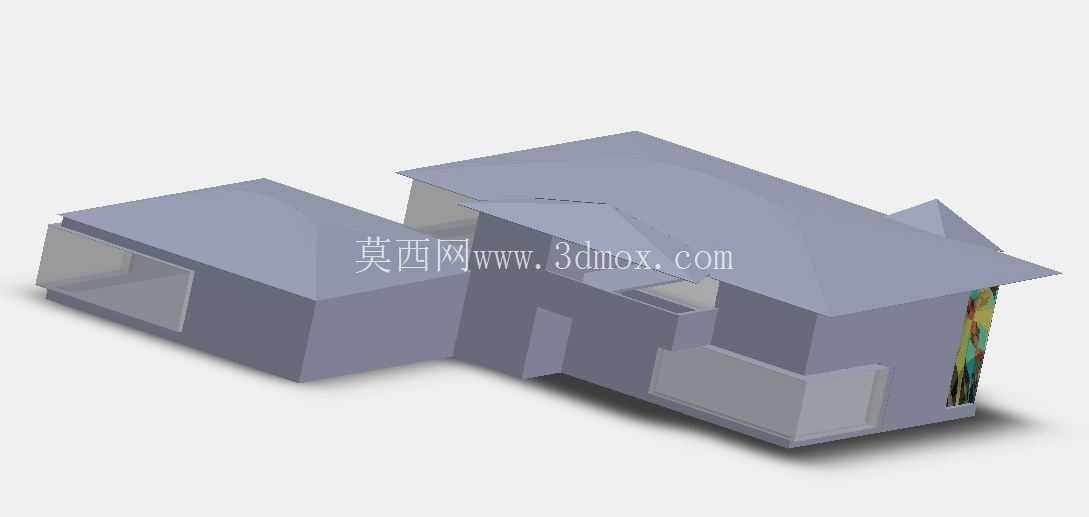

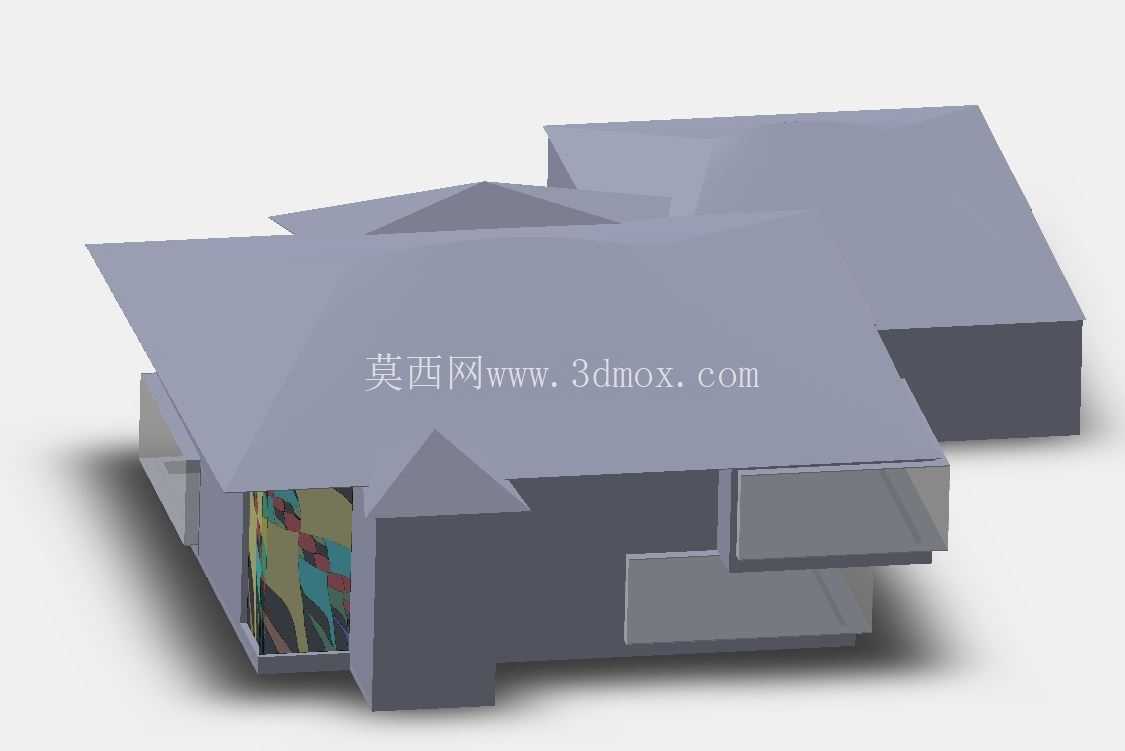

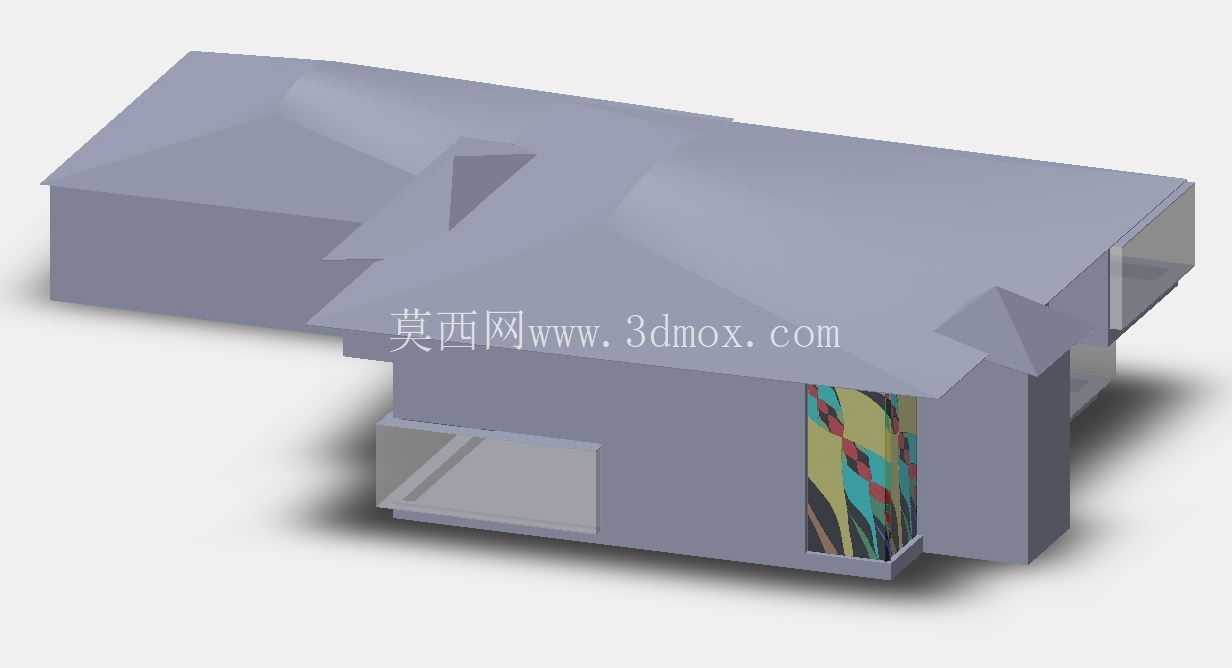

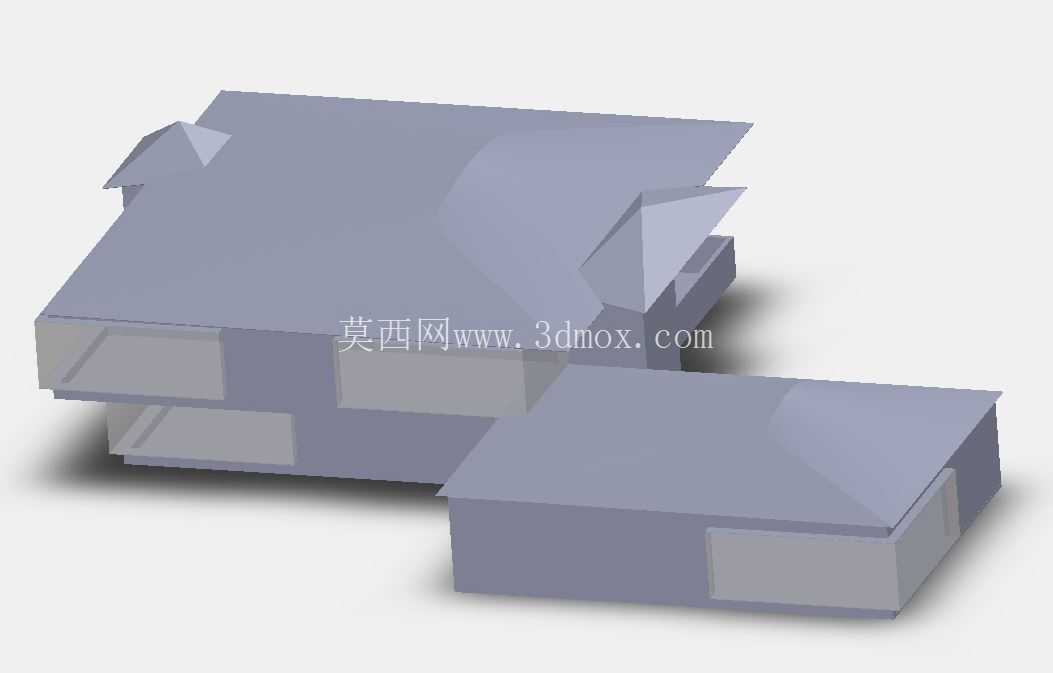

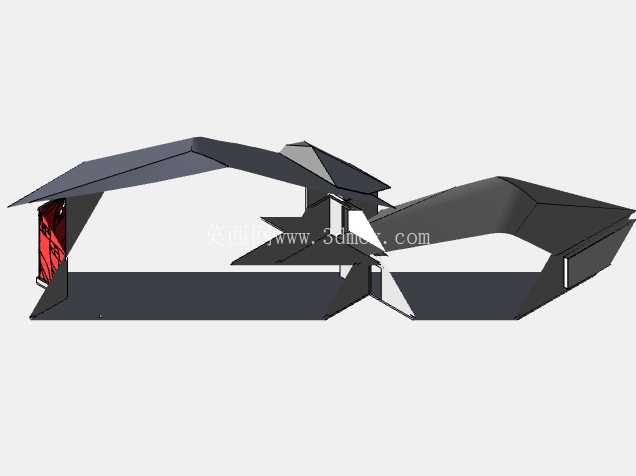

异形折面装配式房屋结构三维设计

　　这套异形折面房屋结构的三维设计，最初是针对文旅景区临时休憩节点、郊野营地模块化住宿单元的实际需求开展的，区别于常规方正的预制房屋构型，整体采用多段折面拼接的屋面与侧墙一体化设计思路，在结构建模阶段就充分考虑了现场快速装配的施工逻辑。从实际应用场景来看，这类结构既可以单独作为营地的独立住宿单元使用，也可以通过多组单元横向拼接，组合成景区的服务接待点、户外展示空间，甚至是临时商业售卖点位，相比传统矩形预制房，折面造型本身就具备视觉辨识度，不需要额外做过多外立面装饰就能适配郊野、文创园区的景观调性。

　　在结构功能设计上，整个模型的所有拼接面都做了企口咬合的结构预留，每一段折面构件的连接边界都设置了统一的安装基准面，现场施工时不需要额外做复杂的定位测量，只需要按照基准面卡合后做紧固件锁附即可，能大幅缩短现场安装的周期。设计阶段特意规避了复杂的曲面造型，所有外立面均采用平面折板拼接，一方面是降低板材下料的难度，常规的数控剪板、折弯设备就能完成所有构件的加工，不需要用到定制的曲面成型模具，能有效控制构件的加工成本；另一方面，平面折板的结构刚性比同厚度的曲面板更易管控，在做结构受力校核时，每一块折板的受力传导路径都清晰可查，屋面的积雪荷载、侧向的风荷载都能通过折板的加强筋结构直接传导到底部的支撑框架上，不会出现局部应力集中的问题。

　　从安装边界的尺寸管控来看，整个房屋单元的底部支撑框架采用了标准化的矩形基座设计，基座的安装孔位完全适配常规的预制地梁点位，不管是做架空的桩基础还是直接在硬化地面做膨胀螺栓固定都能适配，不需要针对基础做额外的定制化改造。屋面的折面角度经过反复调整，既保证了屋面排水的坡度要求，不会出现屋面积水的问题，同时折面形成的内部挑空空间，刚好可以预留出室内照明线路、通风管线的走管空间，不需要在室内额外做吊顶封板来隐藏管线，能进一步压缩内部装修的成本。

　　在构件拆分的设计逻辑上，所有单个构件的重量都控制在两个人工就能搬运的范围内，不需要调用大型吊装设备就能完成整屋的组装，这一点对于交通不便的郊野营地、山地景区来说尤为重要，能大幅降低施工阶段的设备调用成本。侧墙的预留开口位置也做了通用化设计，开口尺寸完全适配市面上常规的成品门窗构件，后期使用方可以根据自身需求选配不同材质的门窗，不需要针对开口做二次裁切调整。整个结构的内部空间没有设置多余的承重立柱，折面的侧墙与屋面本身就形成了自支撑的受力体系，内部空间的利用率比同占地面积的常规坡顶房屋高出不少，内部家具摆放的自由度也更高。在建模过程中，所有构件的连接位置都做了公差预留，充分考虑了金属板材加工、户外木质构件加工的常规公差范围，不会出现因为加工误差导致构件无法装配的问题，每一处连接位的紧固件都做了隐藏式设计，安装完成后外部看不到裸露的固件，既提升了外立面的整体视觉效果，也能避免紧固件长期暴露在户外出现锈蚀的问题，降低后期的维护成本。
