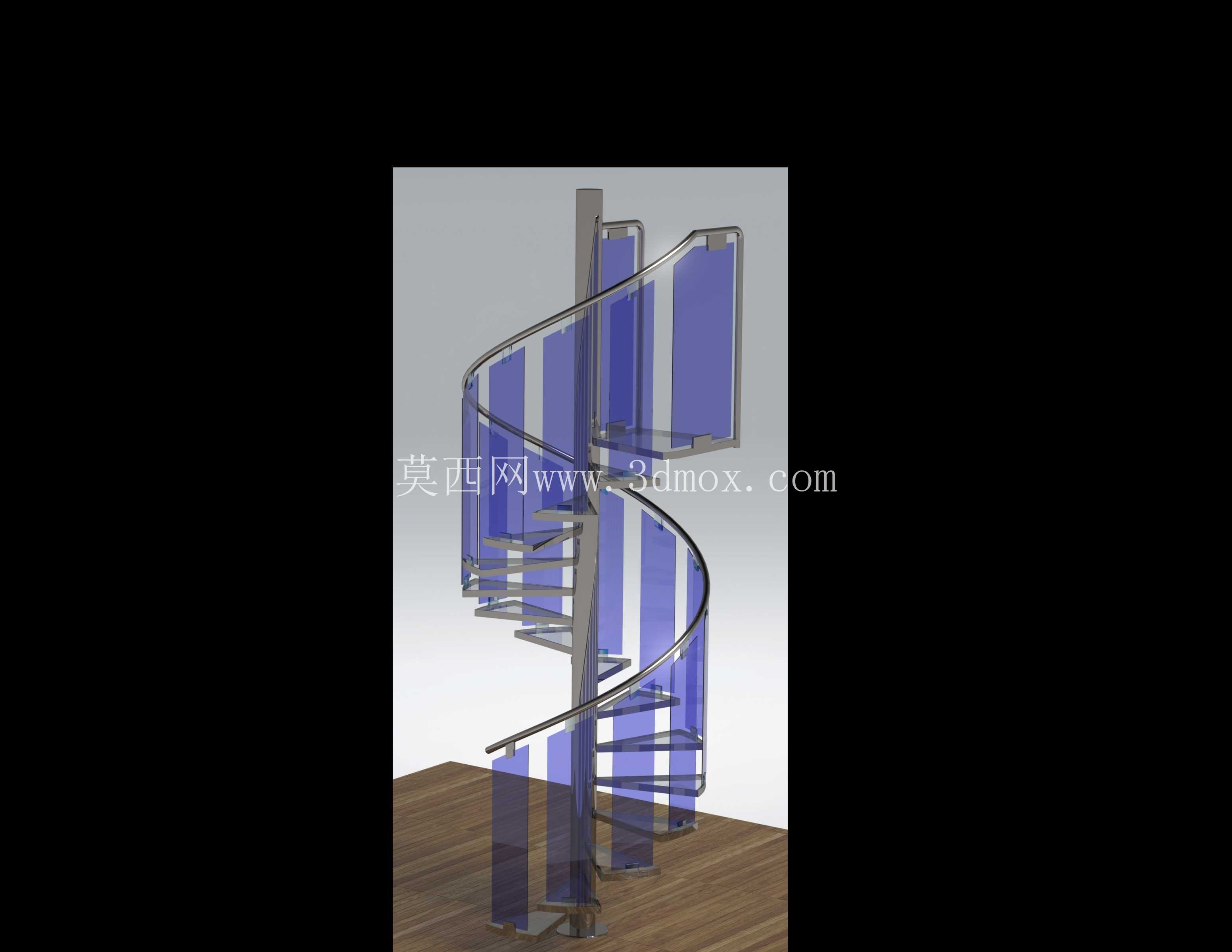

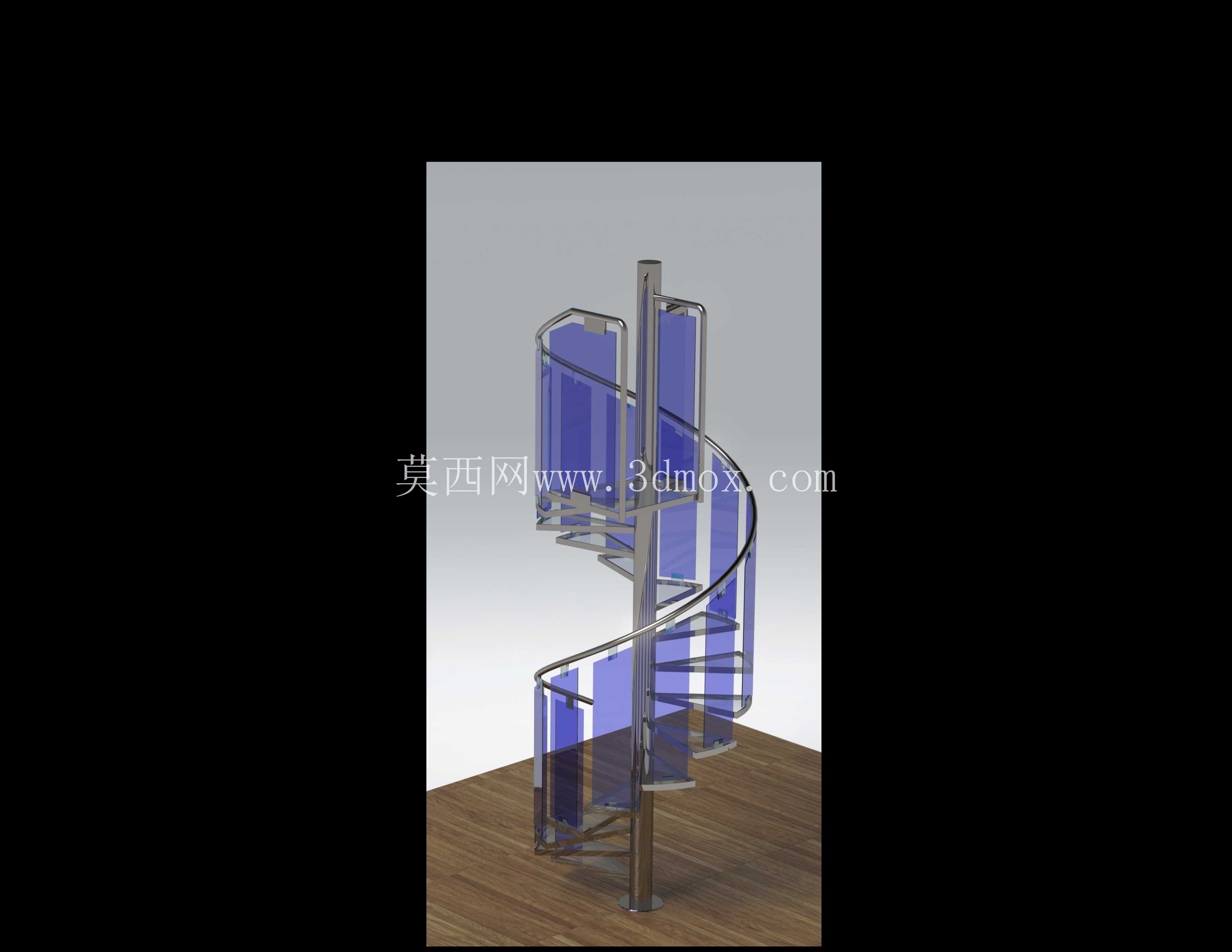

不锈钢玻璃螺旋楼梯结构设计方案

　　这款不锈钢玻璃螺旋楼梯的结构设计，核心围绕小空间垂直交通场景的落地需求展开，在loft公寓、复式住宅、小型商业空间这类预留楼梯洞口直径仅1.6-2.2米的场景中，螺旋结构的空间利用率远高于直跑、双跑楼梯，能在极小的占地范围内完成层高2.8-3.6米的垂直通行，不会占用过多室内有效使用面积。设计阶段首先确定中心承重柱的参数，采用直径114mm、壁厚4mm的304不锈钢无缝管作为核心受力构件，所有踏步的荷载最终都传递到中心柱上，再通过上下两端的固定法兰分别与地面预埋钢板、顶部楼板结构做刚性连接，安装时需要保证中心柱的垂直度偏差不超过1/1000，避免长期使用后出现踏步倾斜、扶手变形的问题。

　　踏步部分采用不锈钢骨架搭配钢化玻璃踏面的组合，每级踏步的旋转角度为22.5度，整梯旋转360度共设置16级踏步，踏步宽度在靠近中心柱位置为120mm，外边缘位置为260mm，踏面深度完全满足成年人脚长的放置需求，行走时不会出现踏空风险；玻璃踏面选用12mm厚的钢化夹胶玻璃，通过不锈钢夹件与踏步骨架固定，夹件的紧固扭矩控制在15N·m，既保证玻璃固定的稳定性，又不会因为夹持力过大导致玻璃应力碎裂。

　　扶手系统采用直径40mm的304不锈钢圆管，沿着螺旋轨迹连续弯曲成型，扶手高度设置为900mm，符合建筑防护栏杆的安全高度要求，扶手与每级踏步外侧的不锈钢立柱通过焊接连接，立柱与踏步骨架的连接位置做了隐藏式焊缝处理，安装完成后打磨抛光，不会出现突兀的焊痕影响外观。玻璃栏板采用8mm厚的钢化玻璃，嵌入扶手下方的卡槽与踏步外侧的固定槽内，不需要额外的外露固定件，整体视觉效果通透轻盈，不会像全金属楼梯那样在小空间内产生压抑感。

　　设计过程中做了完整的受力验算，中心柱可承受的总荷载不低于5kN，每级踏步的单点集中荷载可达到1.5kN，完全满足民用建筑楼梯的荷载规范要求；安装边界方面，楼梯底部需要在地面做不小于200*200mm的预埋钢板，厚度不低于10mm，顶部需要与楼板结构做可靠连接，若现场为钢结构楼板可直接焊接固定，若为混凝土楼板则需要采用膨胀螺栓搭配化学锚栓固定，保证整体结构的抗倾覆能力。实际使用场景中，这类楼梯不仅承担垂直通行的功能，通透的玻璃与不锈钢材质搭配，还能作为室内空间的装饰构件，适配现代简约、工业风等多种室内装修风格，不会遮挡光线，能让小空间保持良好的采光效果。设计时还考虑了安装的便捷性，所有构件都在工厂预制完成，现场只需要按照编号依次拼接固定，不需要在现场做大量焊接、打磨作业，能大幅缩短现场安装周期，降低安装过程中的粉尘、噪音污染。踏步的边缘做了R3mm的圆角处理，避免尖锐边角磕碰伤人，不锈钢表面做了拉丝处理，日常使用中不容易残留指纹和划痕，维护清洁十分方便。
