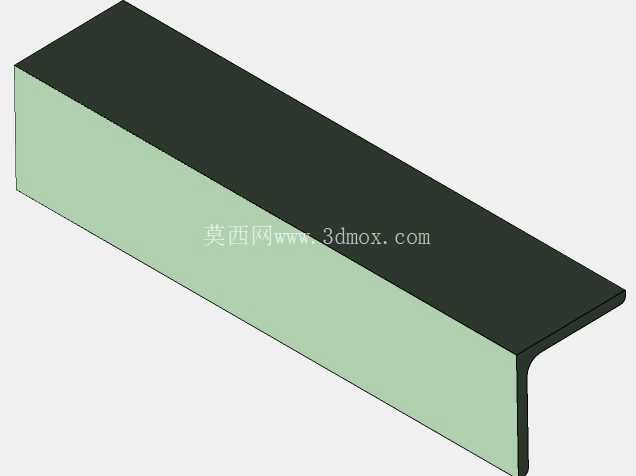

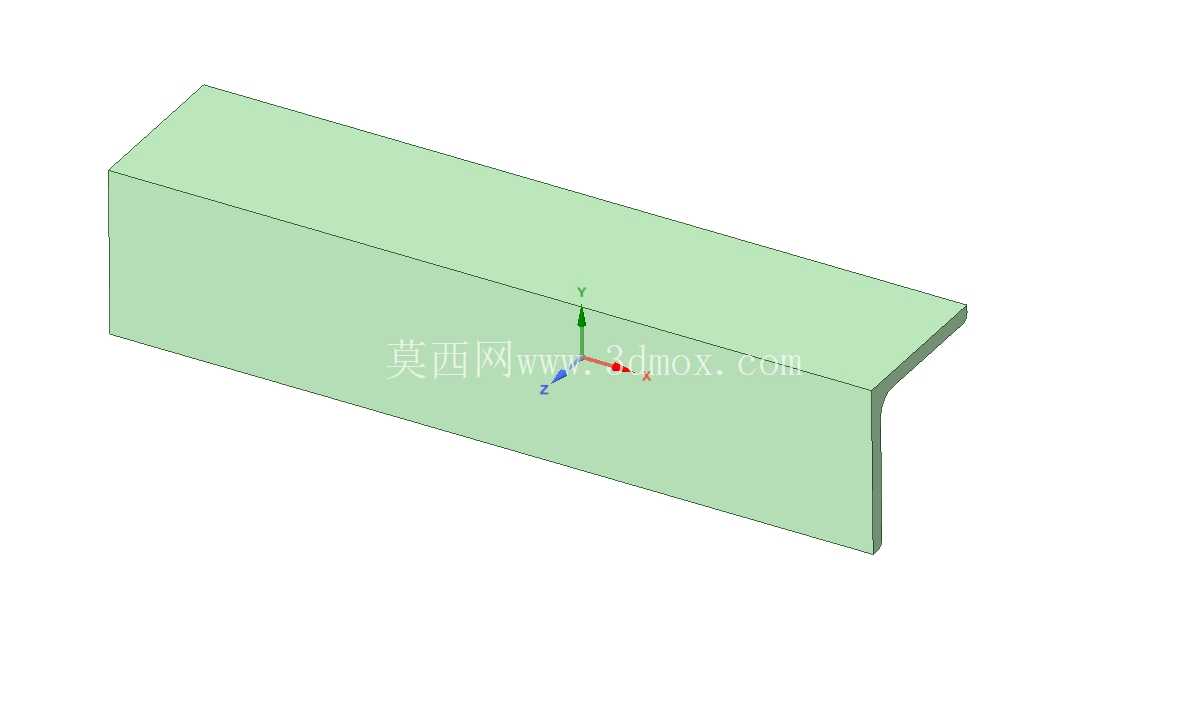

65x65x6mm等边角钢型材结构设计

　　在轻载钢结构搭建、设备机架辅撑、工装夹具定位挡边这类日常工程场景里，小规格等边角钢的使用频率远超很多设计新人的认知，尤其是截面边长65mm、边厚6mm的等边角型材，既不会像大规格热轧角钢那样过于厚重增加不必要的结构负载，也不会因截面尺寸过小导致支撑刚度不足出现受力形变。从实际选型的角度看，这类等边角材的两个互相垂直的肢边呈90度夹角，单肢截面的形心轴位置经过精确核算，在承受垂直于肢面的侧向载荷时，其截面惯性矩能够满足多数轻载支撑场景的刚度要求，不会出现肉眼可见的挠曲变形。

　　很多做小型设备机架设计的工程师习惯用这类角材做框架的边角连接，相比方管焊接，角钢的开放式截面更便于后期安装走线槽、传感器安装支架等附属配件，不需要在封闭管面上额外开孔做穿线工艺，后期维护调整时的操作空间也更充裕。从设计思路上看，这类等边角材的建模核心是保证两个肢边的垂直度公差，肢边端部的倒角处理需要兼顾安装时的操作安全性和型材对接时的贴合度，若肢边直角处存在铸造或轧制带来的圆角过渡，建模时需要准确还原内圆角的半径参数，避免后续装配时两个垂直面的零件出现干涉顶死的问题。在安装边界的考量上，这类角材通常采用螺栓连接或焊接固定，若采用螺栓连接，需要在肢面上预留对应的安装孔位，孔位到肢边的距离需要满足螺栓扳手的操作空间要求，不能过于靠近肢边导致连接强度不足，也不能过于靠近内角处导致螺栓无法顺利穿入。在实际的生产线旁工装制作场景中，这类小规格角钢常被用来做物料滑道的侧边挡条，利用其垂直的肢面挡住输送过程中的工件偏移，6mm的肢厚足以承受工件滑动时的侧向撞击，不会因为长期碰撞出现卷边变形。

　　还有不少电气柜安装场景中，会用这类角材做柜内元件的安装横梁，两个肢面一个用来固定在柜体框架上，另一个肢面用来安装断路器、接线端子等电气元件，安装孔的排布可以根据元件尺寸灵活调整，相比专用的安装导轨，这类角材的承重能力更强，适合安装重量较大的电气元件。建模过程中需要注意，角钢的肢边平直度是影响后续装配的关键参数，若肢边存在翘曲变形，会导致连接面出现缝隙，焊接时会产生额外的焊接应力，螺栓连接时则会出现螺栓紧固后零件仍然松动的问题。另外，这类角材的长度方向可以根据实际使用场景任意裁切，裁切后的端面需要做去毛刺处理，避免安装时划伤操作人员，在三维建模时可以根据具体的使用长度调整模型的轴向尺寸，同时预留出裁切余量和端部处理的工艺空间。

　　在做受力校核时，这类小规格角钢的抗剪强度和抗弯强度都需要结合实际的载荷分布计算，比如作为水平支撑使用时，需要根据支撑点的跨距核算最大挠度，确保在额定载荷下的挠度值在允许范围内，不会影响上方安装设备的运行精度。很多新手设计师在选用这类型材时容易忽略肢厚带来的尺寸差，比如两个肢边的外尺寸是65mm，但内尺寸会因为6mm的肢厚减少对应的厚度值，在做框架拼接时如果直接按外尺寸计算下料长度，会导致拼接后的框架尺寸出现偏差，需要在建模时就把型材的厚度参数考虑到整体尺寸链的核算里，避免后期生产装配时出现尺寸超差的问题。还有在做表面处理时，这类角钢如果用于潮湿环境，需要做镀锌或喷塑处理，建模时不需要额外表现涂层厚度，但需要在工程图中标注表面处理要求，确保实际生产出来的零件能够满足使用环境的防腐要求。在一些临时工装的搭建场景中，这类角材还可以通过螺栓拼接成不同的结构形式，不需要复杂的焊接工艺，拆装都很方便，适合经常需要调整布局的生产线旁工装使用，重复利用率也比焊接结构高很多。
