户外露台金属横向栏板防护围栏结构

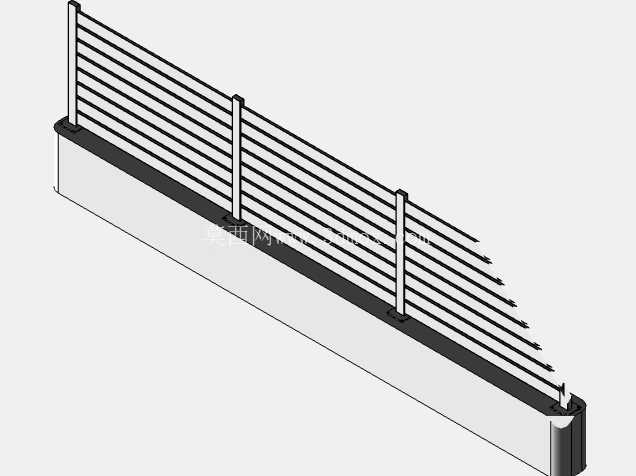

　　这类横向栏板式金属围栏，目前在民用住宅露台、商业建筑外廊、低层公共建筑临边区域的应用占比逐年提升，相比传统竖向密杆围栏，横向排布的栏板在视觉通透性上更具优势，不会对临边视线造成过多遮挡，同时金属材质的耐候属性也能适配户外长期日晒雨淋的使用场景，不需要频繁做表层维护。从结构设计逻辑来看，整套围栏采用立柱加横向栏板的分体式装配思路，主承重立柱采用80x40x2规格的矩形矩管加工，矩管的壁厚选择2mm是经过承重测算的，单根立柱的固定端采用底部预埋或者膨胀螺栓锚接的方式，锚接点位设置在基座混凝土结构内，锚入深度需要满足临边防护的抗水平推力要求，按照民用建筑临边防护的荷载标准，每米围栏需要承受不小于1kN的水平侧向推力，2mm壁厚的矩形管在1.2米常规护栏高度下，自身的抗弯截面模量完全可以满足荷载要求，不会出现受推变形的问题。横向栏板部分采用折弯钢板加工，也就是将薄钢板通过折弯设备压制成型的横向条板，相比实心圆钢或者方钢横杆，折弯钢板的材料利用率更高，相同截面惯性矩下重量更轻，能降低整体围栏的自重，减少底部基座的承重负荷，同时折弯成型的板件自带加强棱结构，不需要额外焊接加强筋就能满足横向的抗弯折要求。栏板和立柱之间的连接采用隐藏式固定件，不会在围栏外侧露出螺栓或者焊接点位，保证外观的整体性，表层采用热喷塑的漆面处理，也就是常说的烤漆工艺，漆面的附着力强，耐紫外线老化性能优于普通喷漆，户外使用十年以上不会出现大面积起皮脱落的问题。

　　在安装边界的处理上，这套围栏的底部设置了通长的基座挡边，挡边采用和栏板同材质的金属板折弯成型，高度一般控制在100mm到150mm之间，主要作用是遮挡底部的安装缝隙，避免杂物从围栏底部掉落，同时也能对安装螺栓的外露部分做遮挡防护，减少螺栓锈蚀的概率。围栏的端部处理采用收口立柱，当围栏遇到墙体或者建筑结构柱的时候，端部立柱会通过侧装固定件和墙体连接，形成封闭的防护体系，不会出现临边缺口。从实际使用的功能特性来看，横向栏板的间距经过严格测算，控制在110mm以内，符合民用建筑防护栏杆的安全规范要求，避免儿童从栏板间隙钻出发生坠落风险，同时横向栏板的上表面做了圆弧倒角处理，不会有尖锐的割手棱角，人员倚靠的时候接触感更舒适。

　　在设计建模的过程中，需要重点把控几个关键尺寸的公差：首先是立柱的安装孔位间距，因为横向栏板是通长排布的，如果立柱的安装间距偏差超过5mm，就会出现栏板无法装配或者装配后缝隙不均的问题，所以建模的时候需要将立柱的定位基准统一设置在底部基座的中心线上，所有孔位的定位尺寸都从基准线出发标注，减少累积误差。其次是横向栏板的折弯角度，每一块栏板的折弯角度需要保持一致，否则装配后会出现栏板上下错位、表面不平整的问题，建模的时候需要将折弯的内R角统一设置为板厚的0.5倍，适配常规折弯设备的刀具参数，避免生产的时候出现加工干涉。另外，立柱底部的安装法兰板尺寸需要和锚栓的排布匹配，法兰板上的长圆孔设计可以抵消一部分现场安装的土建误差，不需要在现场对立柱做二次切割调整，提升安装效率。这类围栏在实际项目应用中，还可以根据不同的场景调整参数，比如用在幼儿园或者小学的临边区域，可以适当加密横向栏板的间距，或者在栏板内侧加装透明的耐力板，既保留通透的视觉效果，又能进一步提升安全等级；用在滨水景观区域的时候，可以将金属材质更换为304不锈钢，提升抗盐雾腐蚀的能力，适配高湿度高盐度的使用环境。

　　从结构受力的角度分析，整套围栏的受力传递路径非常清晰：人员倚靠或者侧向冲击的荷载首先作用在横向栏板上，栏板将荷载分散传递到两侧的承重立柱，立柱再通过底部的锚接结构将荷载传递到建筑基座结构上，整个传力路径没有冗余的结构件，材料的利用效率很高，不会出现多余的结构重量。在三维建模的细节处理上，需要将所有的焊缝位置做内收处理，也就是焊接点位设置在栏板和立柱的连接内侧，外侧看不到焊缝痕迹，后续表层处理的时候不需要对外侧的焊缝做打磨找平，减少加工工序，同时也能提升外观的精致度。对于栏板和立柱之间的连接紧固件，建模的时候需要选用标准的不锈钢内六角螺栓，螺栓的头部沉入立柱的预制沉孔内，外侧用和漆面同色的塑料盖帽封堵，既避免螺栓长期外露锈蚀，也能保证外观的整体性。
