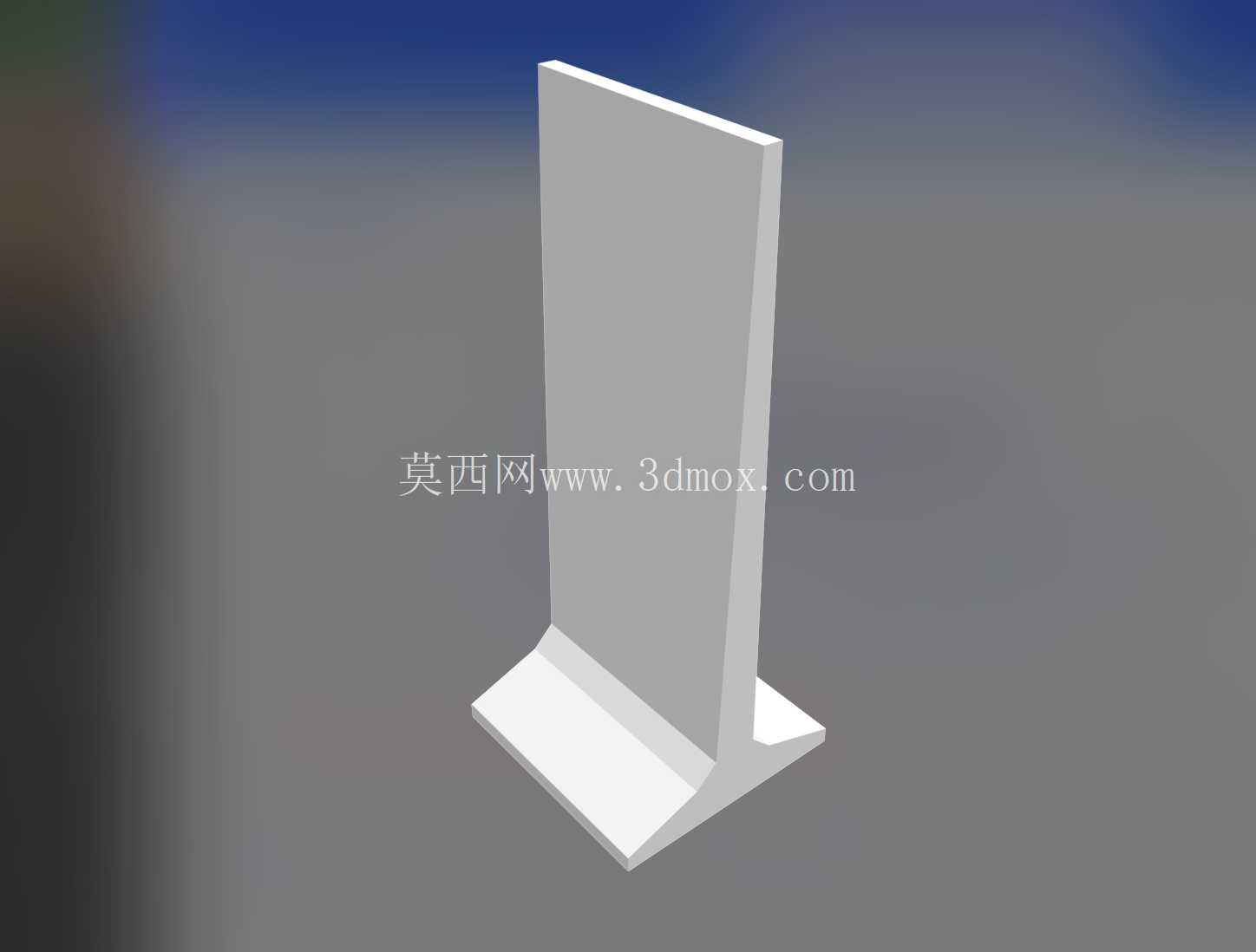

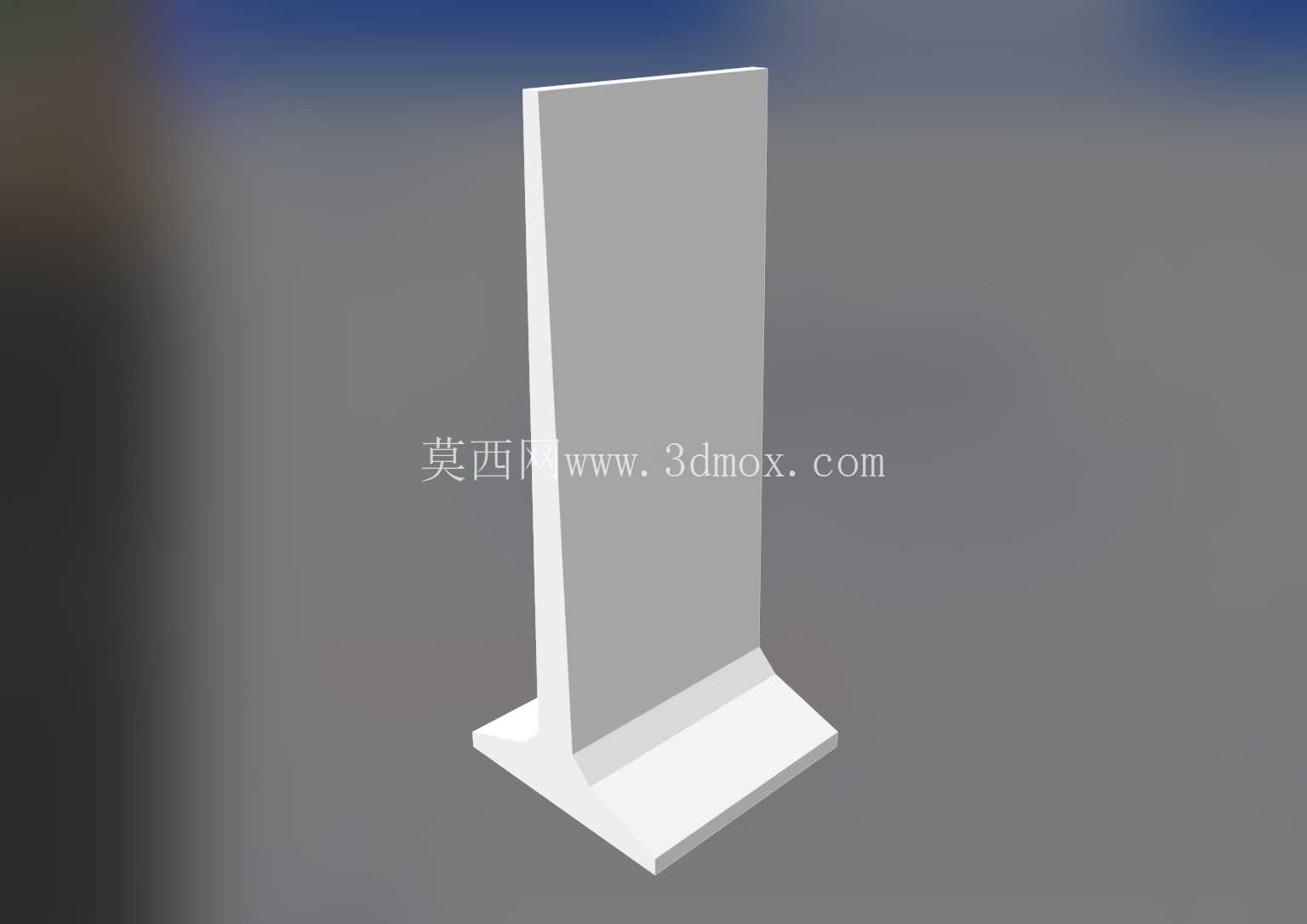

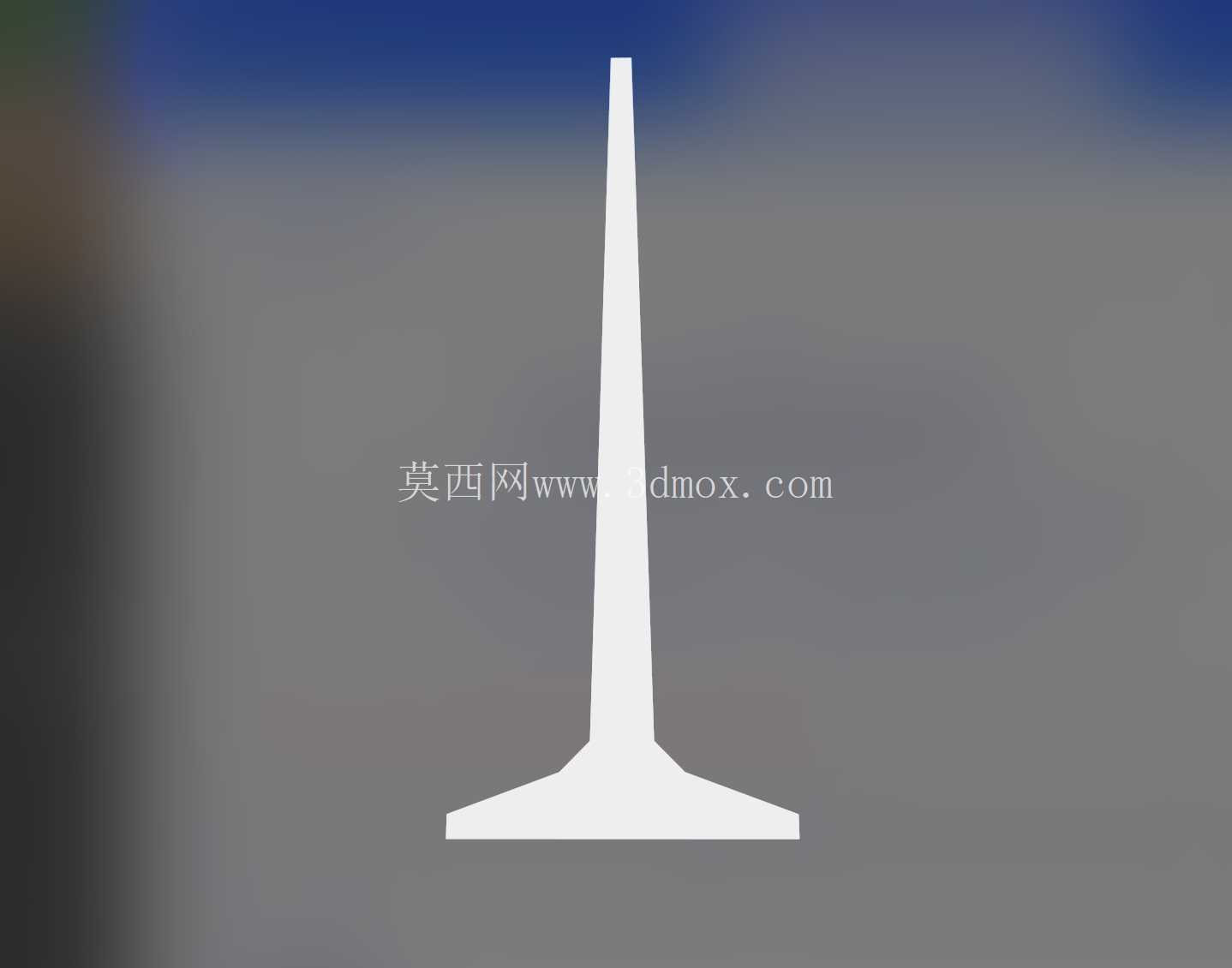

立式T型分离支撑结构件

　　该立式T型分离支撑构件，主要面向工业设备侧装支撑、立式工位防护挡板安装、生产线旁物料标识立架等场景使用，在压铸生产工位可作为工位隔离的支撑基座，搭配挡板完成工位区域划分，也可在设备外围作为安全防护屏的支撑立柱使用，替代传统方管焊接支撑，减少现场焊接加工的工作量。从结构设计来看，构件采用一体化压铸成型思路，底部为加宽梯形承托底座，底座与竖直立板衔接处做了渐变圆弧过渡，避免直角位置的应力集中问题，竖直立板为等厚薄板结构，板面平整度控制在工业安装公差范围内，可直接贴合安装亚克力挡板、金属防护板或者标识牌，不需要额外做铣平加工。

　　底座的安装边界做了下沉式安装孔位预留，安装时可将螺栓头完全沉入底座沉孔内，保证底座底面与安装基面完全贴合，不会出现螺栓凸起导致的支撑不稳问题，立板与底座的连接位置做了加厚加强筋处理，筋位从底座边缘一直延伸到立板三分之一高度位置，可抵消立板受到的侧向冲击力，避免长期受侧向载荷出现连接位置断裂的问题。在实际选型使用时，需要注意该构件的竖直立板高度适配1.2米以下的防护挡板安装，若挡板高度超过该范围，需要加大底座的固定螺栓规格，或者在立板中部增加横向连接杆件，抵消高位侧倾力矩。

　　构件的底座宽度为立板厚度的6倍，按照压铸铝合金的材料强度计算，单组支撑件可承受的侧向静载荷可达120N，完全满足常规工位隔离挡板、标识立牌的载荷需求，不需要额外做辅助支撑。设计过程中针对压铸成型的工艺特性做了多处优化，所有转角位置都做了不小于R2的圆角处理，避免压铸充型时出现卷气、冷隔缺陷，立板与底座的壁厚差控制在2:1以内，防止成型后出现不均匀收缩导致的构件变形，底座底面预留了0.2mm的机加工余量，压铸完成后只需要精铣底面即可保证安装平面度，减少后续机加工的工时消耗。

　　在生产线旁的实际应用中，该类支撑件可搭配快速锁紧件实现挡板的无工具拆装，更换工位布局时不需要切割焊接，只需要松开底座固定螺栓即可整体移位，适配多品种小批量生产的柔性生产线布局调整需求，相比传统焊接式支撑，重复利用率可提升80%以上，也不会产生焊接焊渣、打磨废屑等现场污染物。针对安装场景的不同，立板侧面预留了通长的T型槽安装位，可直接卡入配套的T型螺栓，固定挡板时不需要在立板上钻孔，可根据挡板的实际尺寸灵活调整固定点位置，适配不同厚度、不同高度的挡板安装需求，T型槽的槽口做了倒角处理，方便螺栓快速滑入槽内，减少安装对位的时间。构件的竖直立板顶端做了小圆弧收边处理，避免安装维护时尖锐边角划伤操作人员，底座的边缘也做了钝角倒边，没有尖锐的飞边毛刺，符合工业设备安全设计的相关要求。在压铸模具设计阶段，针对该构件的结构特点，采用了侧抽芯结合直浇道的进胶方式，保证立板位置的充型速度均匀，避免出现充型不满、表面流痕等缺陷，成型后的构件表面粗糙度可达到Ra3.2，直接做喷塑或者阳极氧化表面处理即可，不需要额外做表面打磨。
