带锯齿胎面直流驱动迷你行走轮结构

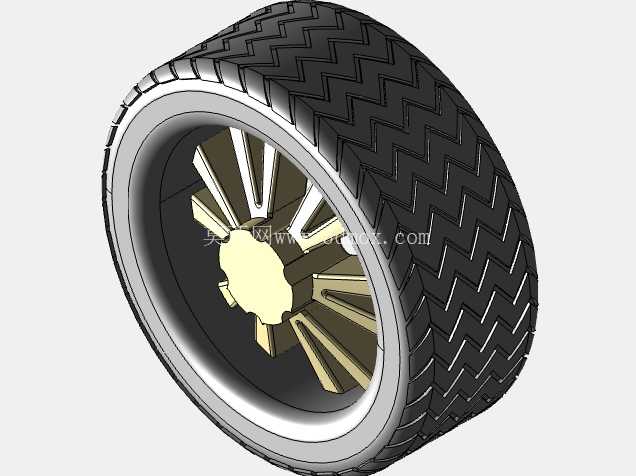

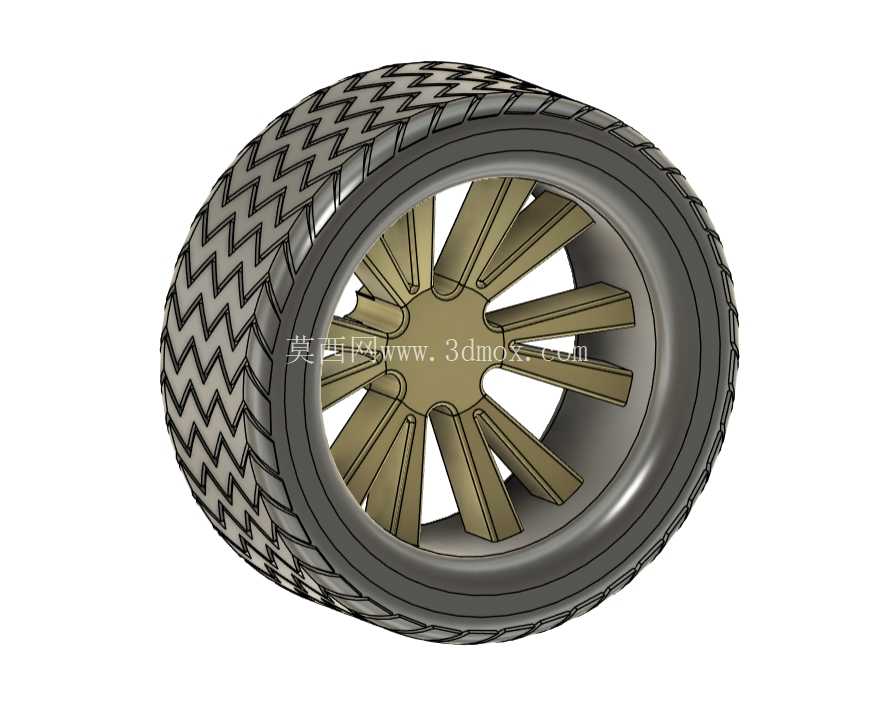

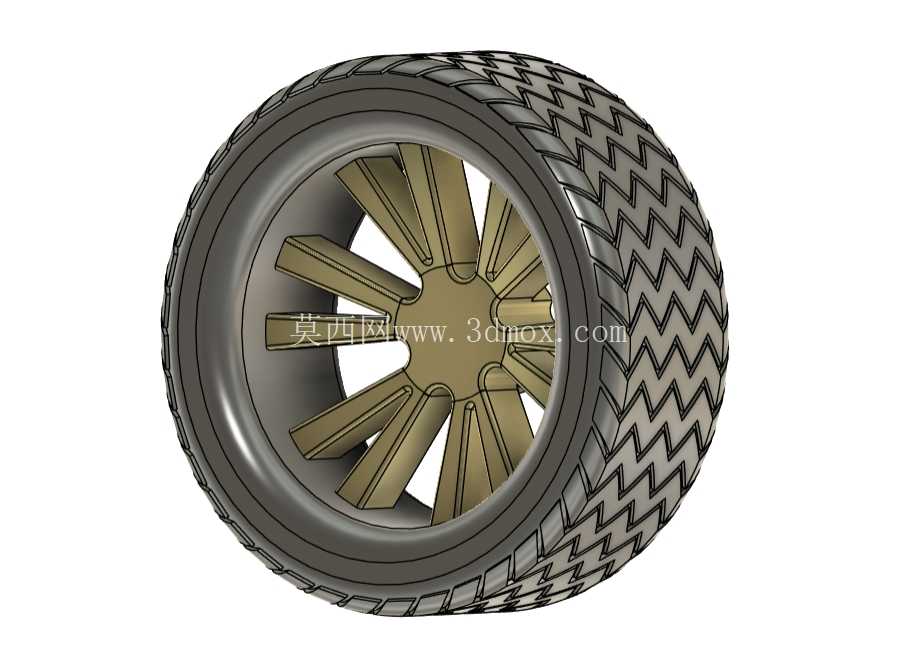

　　这款迷你行走轮的设计，最初是面向小型智能巡检设备、桌面级移动载具、轻型AGV转运单元这类对安装空间有严格限制的移动场景开发的，区别于工业重载脚轮的大尺寸高承载取向，它的核心设计目标是在极小的安装边界内，兼顾行走抓地力、驱动传动效率与装配便捷性。从结构分层来看，整个轮体分为外层橡胶胎体、中间金属轮毂支撑、中心驱动连接三个核心部分，胎面采用连续人字锯齿形花纹，这种花纹排布并非装饰性设计，而是针对平整环氧地坪、硬质PVC地面、轻度粗糙水泥面等常见室内移动场景优化，锯齿形的沟槽走向可以在轮体滚动时连续破除接触面的水膜与细微尘层，避免光滑地面上的侧滑问题，同时连续的花纹筋条可以降低滚动过程中的振动噪音，不会像块状花纹那样在高速滚动时产生周期性的冲击异响，适配需要低噪音运行的室内服务类设备。

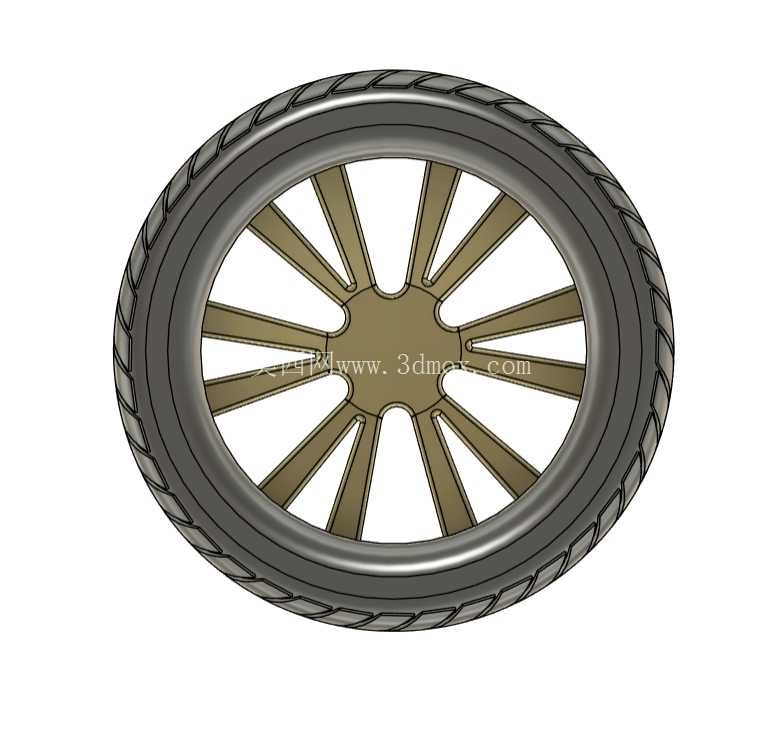

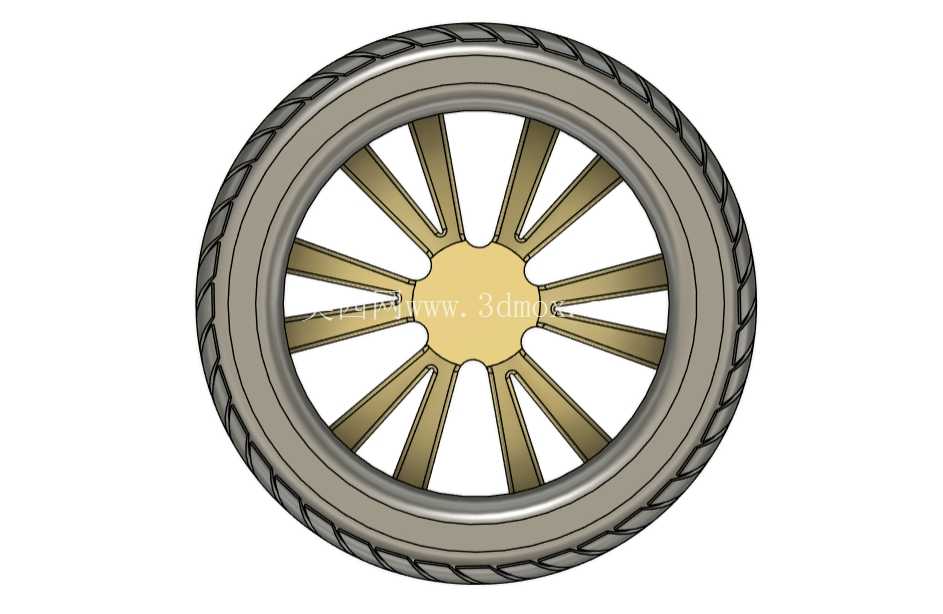

　　轮毂部分采用多辐条放射式支撑结构，辐条之间预留了大尺寸镂空区域，一方面是为了降低轮体自身的转动惯量，让直流电机驱动时的启停响应更迅速，减少小功率电机的负载损耗，另一方面镂空区域可以作为轮体转动时的散热通道，当设备长时间连续行走时，轮毂随轮体转动形成的气流可以带走中心驱动连接位的摩擦热量，避免连接轴位过热导致的配合精度下降。中心的驱动连接位采用花键式卡合结构，区别于传统的圆孔顶丝固定方式，这种多齿卡合结构可以在更小的轴径下传递更大的驱动扭矩，不会出现顶丝打滑、轮体跟转失效的问题，同时卡合结构的装配不需要额外的紧固件，只需要对准卡槽推入即可完成轮体与电机输出轴的连接，大幅提升小型设备的装配效率，也方便后期维护时的轮体更换。

　　从安装边界来看，这款轮体的轴向宽度控制得非常紧凑，轮缘处做了圆弧过渡处理，不会在设备转向时与周边的安装支架、车体护板发生运动干涉，轮毂的安装定位面做了高精度的止口设计，装配时可以直接靠止口完成轮体与电机端盖的同轴定位，不需要额外调整径向跳动量，能有效降低轮体高速转动时的偏摆问题。胎体的橡胶材质选用中等硬度的耐磨配方，既不会因为硬度过高导致地面附着力不足，也不会因为硬度过低导致滚动阻力过大、加快胎面磨损，胎体与轮毂之间采用过盈压合加粘接的复合连接方式，避免急启停、急转向时胎体与轮毂之间出现相对滑动。

　　在实际应用中，这款轮体可以直接适配小功率直流减速电机的输出端，不需要额外设计传动连接结构，非常适合用在自重5kg以内的小型移动设备上，比如桌面级物料转运小车、室内环境监测巡检机器人、小型教育类移动机器人平台，这类设备往往没有多余的空间布置复杂的传动与减震结构，这款轮体的一体化设计刚好能匹配这类场景的需求，它的径向尺寸经过优化，在保证足够越障高度的前提下，尽可能降低了轮体的整体高度，帮助设备降低重心，提升行走过程中的稳定性，即使是在有1mm左右高度差的地面接缝、地毯边缘位置，也能平稳通过不会出现卡滞。设计过程中特意对轮毂的受力路径做了优化，辐条的受力方向完全贴合轮体承受垂直载荷与驱动扭矩时的应力走向，没有出现应力集中的直角结构，所有转角位置都做了圆角过渡，即使轮体承受短时冲击载荷，也不会出现辐条断裂的问题，胎面的花纹深度控制在合理范围，既保证了足够的抓地边缘，也不会因为花纹过深容易卡入细小杂物导致轮体跳动。
