异形曲面拼接压铸成型结构件

　　这类异形曲面拼接构件，常应用在需要特殊流道导向、异形腔体分隔的压铸模具配套结构中，也可作为小型精密设备的曲面导流组件，在有色金属压铸生产的模腔局部镶块、自动化设备的曲面导向护板场景中，能解决常规直边结构无法适配的曲面贴合、流场平顺过渡需求。从实际使用场景来看，这类构件多嵌入在压铸模型腔的转角或异形分型位置，替代传统的整块式异形镶块加工方案，拆分后的单块曲面件加工难度更低，后期磨损后可单独更换单块构件，无需整体更换整块镶块，能大幅降低模具维护的成本与停机时长。

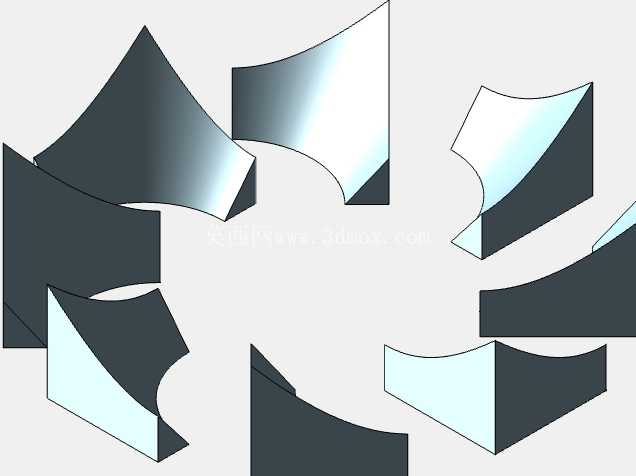

　　设计这类拼接曲面结构时，首先要考虑每一块曲面件的拼接边界公差，相邻曲面的贴合面需要做0.02mm以内的研配余量，避免压铸过程中铝液或锌液渗入拼接缝隙产生飞边，影响压铸件的表面质量。每一块曲面的弧度走向，都要匹配压铸件脱模时的斜度要求，曲面的法向脱模斜度控制在1.5°以上，避免开模时构件与压铸件产生粘模拉伤。从结构功能上看，拆分后的八块曲面构件，各自承担不同位置的型腔成型作用：靠近外侧的大弧度曲面件，负责成型压铸件的外轮廓大曲面，其背面设计有定位卡槽，可直接卡入模架的对应安装槽内，无需额外设计复杂的压紧结构，安装时只需对准卡槽推入即可完成定位，安装边界与模架槽的配合公差采用H7/m6的过渡配合，既保证安装后的定位精度，又不会因为配合过紧导致拆卸困难。

　　内侧的小弧度曲面件，负责成型压铸件的内凹曲面，这类构件的背面设计有冷却水道的对接接口，可直接连通模架的整体冷却回路，保证压铸过程中曲面位置的冷却速度均匀，避免压铸件因局部冷却不均产生变形。设计过程中需要反复校核每一块构件的拼接间隙，在三维建模阶段就要做干涉检查，模拟开模、合模的全行程动作，确认每一块构件在运动过程中不会与模架的其他部件、顶出机构产生碰撞。曲面的厚度设计要兼顾强度与散热需求，单块构件的壁厚控制在12-18mm之间，壁厚过薄会导致构件在压铸高温、高压环境下产生变形，壁厚过厚则会增加冷却时间，降低压铸生产的效率，同时也会浪费模具钢材。

　　每块构件的边角位置都做了R2以上的圆角过渡，避免应力集中导致构件在反复的冷热交变环境下产生开裂，延长构件的使用寿命。在安装边界的设计上，所有构件的安装基准面都统一在模架的同一分型平面上，保证装配时的基准统一，减少累计误差，拼接完成后整体形成的环形曲面内腔，表面粗糙度要达到Ra0.8以下，保证压铸件成型后的表面光洁度，减少后续抛光打磨的工作量。这类拆分式曲面结构相比整体式结构，还有一个明显的优势，就是在试模阶段如果某一处曲面的尺寸需要调整，只需单独修改对应的单块构件即可，无需对整个型腔进行重新加工，能大幅缩短试模调整的周期，尤其适合形状复杂、曲面过渡多的压铸件生产场景。建模时每一块曲面的曲率都要做连续性检查，保证拼接后的曲面顺滑过渡，没有明显的接痕，避免压铸件表面出现拼接棱线，影响产品外观。同时要考虑构件的加工工艺性，所有曲面都要满足三轴或五轴加工中心的加工可达性，避免出现加工死角，减少电火花加工的工作量，降低加工成本。
