圆柱形薄壁承压套筒结构设计

项目分类:通用五金配件 发布时间:2026-06-13 ID:1183480
  • 圆柱形薄壁承压套筒结构设计
  • 圆柱形薄壁承压套筒结构设计
  • 圆柱形薄壁承压套筒结构设计
  • 圆柱形薄壁承压套筒结构设计

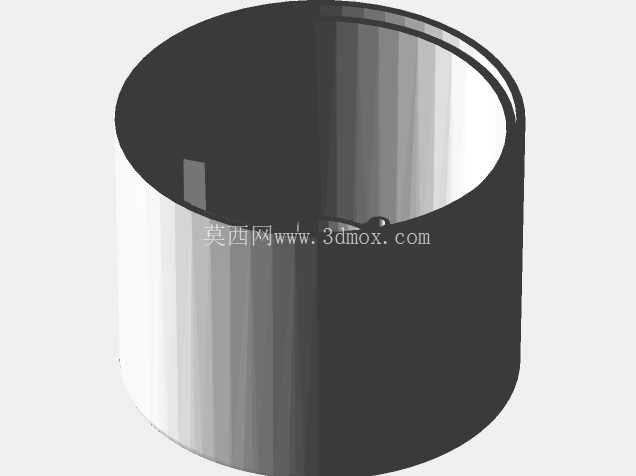

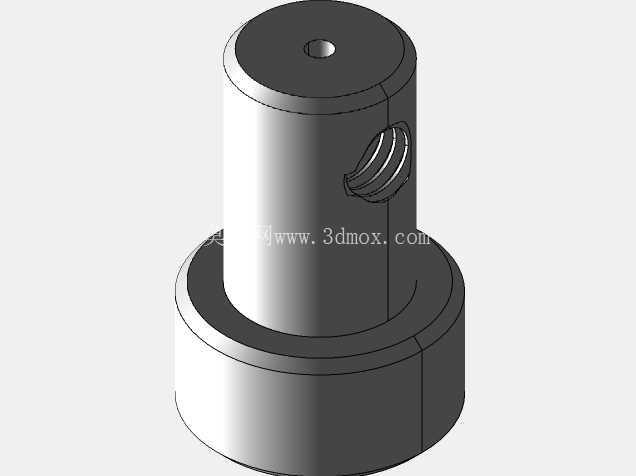

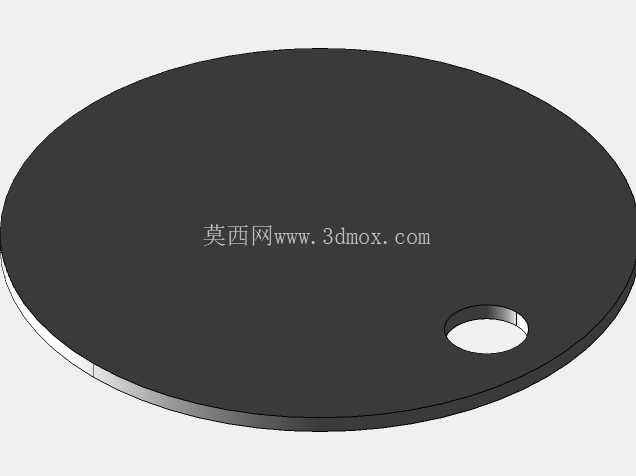

这类圆柱形薄壁套筒构件,在液压阀组、流体输送管路、气动执行元件的装配场景中应用十分广泛,常作为阀芯导向套、管路衬套或者介质隔离衬层使用,承担着径向承压、轴向定位、运动副导向的核心作用。从结构形态来看,该构件采用等壁厚直筒设计,筒体内壁与外壁均为光滑圆柱面,端口处做了微小的圆角过渡处理,避免装配过程中锐边刮伤配合件的密封面或者安装基面。设计这类薄壁套筒时,首先要考虑的是装配后的同轴度公差,因为这类零件多数需要与阀芯、活塞杆或者管路接头做间隙配合,同轴度偏差超过0.02mm就容易出现运动卡滞、介质泄漏的问题,所以建模阶段需要严格控制筒体的圆度、圆柱度公差,壁厚偏差要控制在壁厚值的5%以内,避免承压时出现应力集中导致的筒壁变形。

从安装边界来看,这类套筒的外径通常与安装基座的内孔采用H7/p6的过渡配合,装配时需要采用压装工艺装入基座,压装过程中要保证压入力沿筒体轴线方向均匀施加,不能出现偏载,否则容易导致筒壁失稳变形。筒体的长度尺寸需要根据安装腔体的深度做匹配设计,通常装入后套筒端面要与基座端面保持齐平,或者根据密封需求留出0.1-0.3mm的压缩量,保证配合处的密封性能。内壁的表面粗糙度需要控制在Ra0.8以内,降低运动件往复运动时的摩擦阻力,同时减少密封件的磨损,延长整套组件的使用寿命。

在实际工况中,这类套筒需要承受内部介质的径向压力,不同应用场景下的承压范围从0.6MPa到16MPa不等,设计时需要根据额定工作压力核算筒壁的厚度,避免压力过载导致筒壁鼓胀甚至破裂。如果应用在有腐蚀介质的工况中,还需要根据介质特性选择对应的材质,比如普通液压工况可以选用45号钢做调质处理,腐蚀工况则需要选用304或者316不锈钢,有耐磨需求的场景还可以在内壁镀硬铬,提升表面硬度与耐磨性能。建模过程中,筒体的端口倒角尺寸需要严格匹配装配导向需求,通常采用0.5×45°的倒角,既可以在压装时起到导向作用,又不会因为倒角过大导致配合面长度不足,影响定位精度。另外,筒壁上如果需要开设通油孔或者定位孔,孔位需要避开应力集中区域,孔边缘要做倒钝处理,避免工作过程中出现裂纹扩展。这类构件虽然结构看似简单,但是在整套流体控制或者动力执行组件中起到的作用十分关键,尺寸偏差或者形位公差超差都会直接导致整套设备出现泄漏、动作失灵等故障,所以建模阶段需要反复核对配合尺寸、形位公差、安装边界的匹配度,确保生产加工后的零件能够直接满足装配要求,不需要二次修配。在三维建模时,优先采用旋转特征生成主体结构,避免采用拉伸抽壳的方式导致壁厚不均,后续如果需要添加孔位、槽口等特征,要以筒体的轴线为基准做定位,保证所有特征的位置度符合装配要求,同时要预留出加工时的工艺余量,比如端面的磨削余量、内壁的珩磨余量,保证加工后的零件精度满足设计要求。
