迷你短焦投影设备压铸壳体结构设计

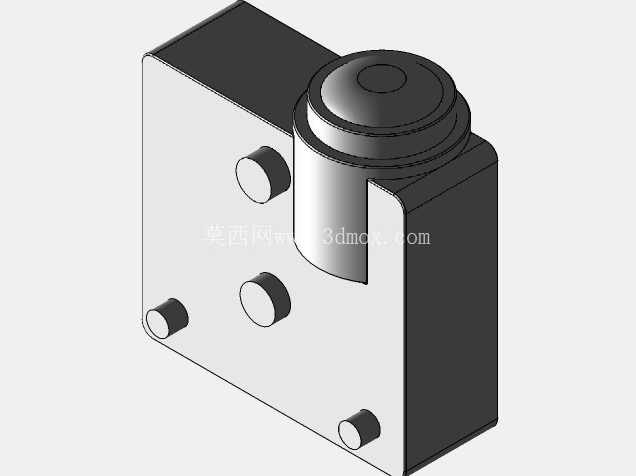

　　这款迷你短焦投影设备的压铸壳体，是面向桌面便携投影、嵌入式展陈投影场景开发的承载结构件，日常使用中需要同时承担光学组件定位、内部电路板防护、外部安装固定的多重作用，区别于常规消费电子的塑料外壳，采用压铸工艺成型的金属壳体在散热效率、结构刚性、装配精度上更适配小体积高亮度投影设备的使用需求。从结构布局来看，壳体采用分体式拼接设计，主体为矩形腔体结构，一侧预留圆柱形光学镜头安装位，镜头安装位与主体腔体做了圆弧过渡的加强筋连接，避免压铸成型后转角位置出现应力集中，同时镜头安装位的内壁预留了0.15mm的装配公差带，可直接适配标准短焦镜头的镜筒外径，不需要额外做衬套调整，减少装配环节的零件数量。

　　壳体的安装面分布有四个圆柱形定位凸台，凸台高度统一为3mm，端面做了平面度0.02mm的铣平处理，每个凸台中心预留M2的螺纹底孔，既可以通过凸台实现壳体与内部安装支架的间隙配合定位，也能直接作为整机壁挂、桌面支架固定的连接点位，不需要额外加装安装挂耳，压缩了整机的外形尺寸。在设计思路上，这款壳体优先考虑了压铸工艺的成型可行性，所有侧壁的拔模斜度统一设置为1.5°，避免开模时出现粘模拉伤的问题，壳体壁厚均匀控制在2.2mm，既不会因为壁厚过大导致压铸时出现内部缩孔，也不会因为壁厚过薄造成填充不足的成型缺陷，镜头安装位的环形侧壁因为需要承担镜头的锁紧力，局部壁厚加厚到3mm，加厚位置与主体侧壁做了渐变过渡，避免壁厚突变带来的成型应力。

　　从安装边界来看，壳体主体外形尺寸控制在80mm60mm45mm区间，镜头安装位突出主体表面12mm，所有外部凸台的突出高度都不超过5mm，整机装配完成后没有突出的尖锐结构，既可以直接放置在桌面使用，也能嵌入到展柜、互动桌面的预留安装槽内，安装槽只需要预留82mm*62mm的安装空间即可，不需要额外预留操作间隙。实际应用中，这款壳体的金属材质可以直接将内部LED光源、驱动电路板产生的热量通过壳体传导散出，不需要额外加装大面积散热鳍片，进一步压缩了整机的内部空间，四个定位凸台的分布位置经过重心校准，整机固定后重心落在四个凸台围成的矩形中心区域，壁挂使用时不会出现长期受力变形的问题。

　　壳体的腔体内部预留了两条宽度2mm的定位筋条，分别对应驱动板、光学光机组件的安装侧边，装配时可以直接将零件顺着筋条滑入腔体，不需要额外做对位调整，筋条端面预留点胶槽，装配完成后可以通过点胶实现零件的预固定，再通过凸台位置的螺丝完成最终锁紧，兼顾了装配效率和连接可靠性。不同于常规投影设备壳体将接口设置在侧壁的设计，这款壳体的接口预留位设置在镜头安装位的对侧，安装后所有接线都从设备后方引出，不会影响正面的投影光路，也不会因为线材弯折干扰镜头的调整空间，适合近距离投影的互动展示场景，比如桌面互动触控、橱窗短焦投影等安装空间局促的使用环境。
