螺栓固定式格栅斜梯工业结构设计

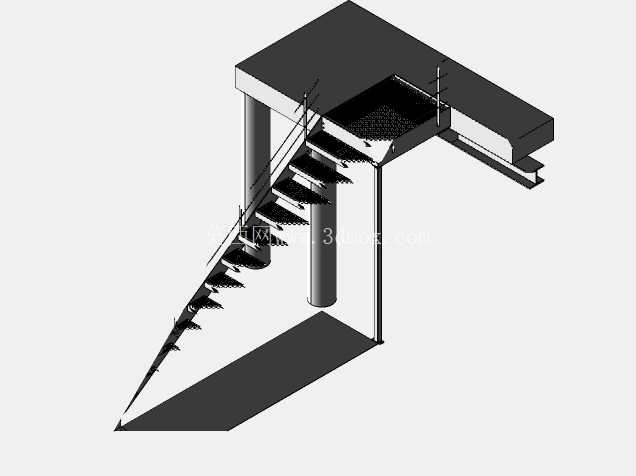

　　在工业厂区的设备操作平台、仓储库区的高位货架接驳区、户外管廊的巡检通道旁，这类螺栓固定的格栅斜梯是解决垂直高差通行需求的常用构件，不同于现场焊接的固定式梯道，该结构全部采用螺栓副完成构件间的锁紧固定，无需现场动火作业，在防爆厂区、改扩建项目的现场安装环节具备极强的适配性，能大幅压缩现场施工的周期，也降低了动火作业带来的安全管控成本。从结构设计逻辑来看，该斜梯的踏步采用格栅板构造，格栅的镂空结构能快速排走踏步表面积存的雨水、油污、工业粉尘，避免人员通行时出现湿滑打滑的风险，同时格栅结构的自重远低于同尺寸的花纹钢板踏步，能有效降低梯道整体对支撑结构的荷载要求，在同等承重指标下可以缩减支撑构件的材料截面，控制整体制造成本。

　　梯道总高度设定为2430mm，这个尺寸刚好适配常规工业平台2.4m的标准作业高度，梯段的倾斜角度控制在工业梯道推荐的舒适区间内，踏步的步距与踏面宽度匹配成年人常规步幅，人员携带轻便工具上下通行时不会出现步幅违和的磕碰感，两侧设置的防护栏杆沿梯段斜向全程布置，栏杆的横杆间距、立杆间距均符合工业防护栏杆的安全规范要求，能避免人员通行时发生侧向坠落风险。支撑结构采用双立柱搭配侧边梯梁的形式，两根竖向立柱直接承接梯段传递的竖向荷载，立柱底部可通过膨胀螺栓与混凝土地面固定，顶部则与上层平台的结构梁通过螺栓副锁紧，形成稳定的受力体系，梯梁与踏步格栅之间通过配套的卡扣螺栓完成固定，每块踏步格栅的四个角点均设置固定点，避免长期通行过程中踏步出现松动移位。

　　在安装边界的适配性上，该梯道的上端连接结构预留了与平台边梁的调节间隙，可适配±20mm范围内的平台安装高度误差，现场安装时不需要对构件进行二次切割打磨，仅通过调整连接垫片的厚度即可完成精准对位，对于不同现场的地面平整度偏差，立柱底部的调节脚座可完成0-30mm范围的高度微调，保证梯段安装完成后倾斜角度符合设计要求，不会出现踏步倾斜积水的问题。从实际使用场景的适配性来看，这类格栅斜梯除了常规的工业厂区通行需求外，也可用于污水处理厂的池体巡检通道、光伏电站的逆变器平台登高、商业建筑的屋面检修通道等场景，格栅踏步的镂空结构不会阻挡落叶、积雪的自然掉落，后期运维过程中不需要频繁清理踏步表面的积存杂物，相较于封闭式踏步的梯道，后期维护成本更低。

　　设计过程中对构件的受力做了针对性优化，梯梁采用折弯型钢构件，截面形状经过受力验算，在满足竖向承重要求的前提下尽可能缩减材料用量，栏杆的扶手采用圆管构造，握持手感舒适，冬季低温环境下也不会出现过于锋利的棱角磕碰问题，所有螺栓连接点均设置了防松垫片，在有设备振动的厂区环境下使用时，不会因为长期振动出现螺栓松动脱落的问题，整体结构的安全冗余度满足工业场所的人员通行荷载要求，可承受单人携带不超过20kg工具通行的荷载需求，同时也能满足短时间内两人并行通行的临时荷载要求。
