带柔性引线的多色发光LED灯泡结构设计

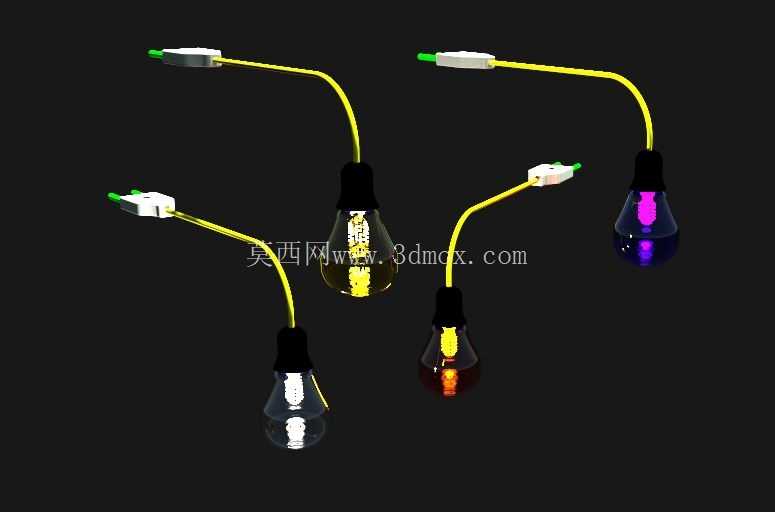

　　本次呈现的带柔性引线LED灯泡结构，核心面向低压装饰照明、创意展陈布线、小型设备状态指示这类对安装自由度有较高要求的应用场景，区别于常规螺口、卡口固定式灯泡，该结构将供电连接端与发光泡体通过柔性引线整合，无需额外配置灯座即可完成接线固定，适配狭小空间内的非标准位照明布置。从实际用途来看，这类结构可直接嵌入文创灯饰、设备操作面板旁侧、展柜边角等位置，引线可根据布线走向任意弯折定型，不需要额外配置走线槽或固定卡扣，泡体部分采用透明封装结构，内部集成不同发光色的LED芯片组，可实现黄、紫、白等多色光输出，满足不同场景下的氛围照明、状态区分需求。

　　设计思路上，首先拆解了常规LED灯泡的灯座占用空间问题，将原本集成在灯头内的导电连接结构转移到引线端部的快接端子上，端子做了扁形限位设计，插入对应接插件后可防止拉扯脱落，引线内部采用多股细铜丝绞合结构，外部包裹绝缘柔性护套，弯折半径可控制在5mm以内，反复弯折千次以上不会出现线芯断裂的问题。泡体部分的外形参考了传统白炽灯的梨形轮廓，最大直径控制在25mm，总长度不含引线为42mm，安装时仅需要预留直径30mm的安装孔位即可将泡体卡入固定，引线长度可根据实际布线需求裁剪，端部端子做了标准化的2.54mm间距插针设计，可直接对接常规低压供电接插件，不需要额外焊接处理。

　　结构细节上，泡体内部的LED基板采用铝基材质，直接与泡体底部的散热塑胶座贴合，工作时产生的热量可通过塑胶座传导到安装面，不需要额外配置散热鳍片，在12V低压供电工况下，连续工作8小时表面温度不超过45摄氏度，符合装饰类照明的安全接触要求。泡壳采用高透光PC材质注塑成型，表面做了柔光磨砂处理，光线透出时不会产生明显的灯珠颗粒感，不同色款的泡壳内部对应添加了匀光扩散粉，保证发光角度达到180度以上，无明显照明暗区。引线与泡体的连接位置做了防弯折应力槽结构，引线根部嵌入塑胶座内3mm，避免弯折时线芯与基板焊点直接受力脱落，经过拉力测试可承受10N的轴向拉力不出现松脱。

　　在实际选型适配时，该结构可直接替换原有设备上的小型指示灯，不需要改动原有安装孔位，柔性引线可绕过设备内部的其他结构件，不需要为走线预留额外的直线空间，对于内部结构紧凑的小型电子设备、创意拼装灯饰来说，可大幅降低布线难度，减少装配时的线材整理工时。从建模细节来看，结构完整还原了泡壳的壁厚、内部LED芯片的排布位置、引线的绞合纹理以及端部端子的卡扣结构，所有配合面的公差均按照注塑件的常规公差带设置，泡壳与底座的配合采用超声波焊接结构，焊接筋宽度0.8mm，焊接后可达到IP40的防护等级，满足室内使用的防尘要求。端部端子的接触片采用铍铜材质冲压成型，表面做镀锡处理，接触电阻小于10毫欧，长期通电不会出现接触不良发热的问题，端子外壳采用PA66阻燃材质，符合低压电器的阻燃要求。
