Delitech CUB020000集成式地板接线盒结构

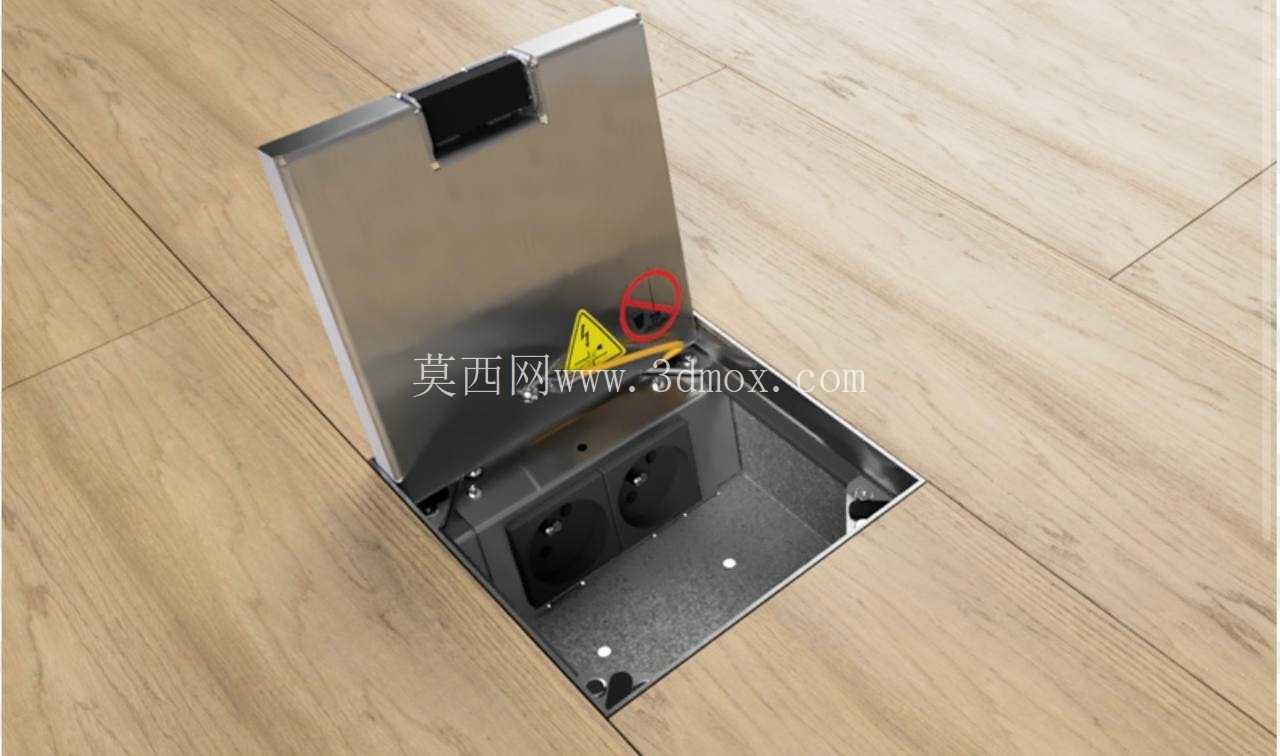

　　在建筑电气与工业场地布线场景中，地面预埋的接线承载部件一直是现场集成的难点，既要匹配地面铺装的完成面高度，又要兼顾电源插座接驳、线缆弯折半径预留、定制配件装配的多重空间需求，Delitech CUB020000地板盒的集成尺寸模型，正是针对这类现场预演需求搭建的高精度结构参照。做过工业厂房、大开间办公区地面布线的结构工程师都清楚，这类地装部件的安装容错空间极小，一旦预埋阶段的盒体尺寸、安装位偏差超过阈值，后期铺装地板、安装面板时就会出现切边不齐、面板卡滞、线缆挤压破损的问题，以往很多项目都是靠现场裁切、临时调整来弥补偏差，不仅拖慢施工进度，还会留下线缆绝缘层磨损、盒体固定强度不足的隐患。

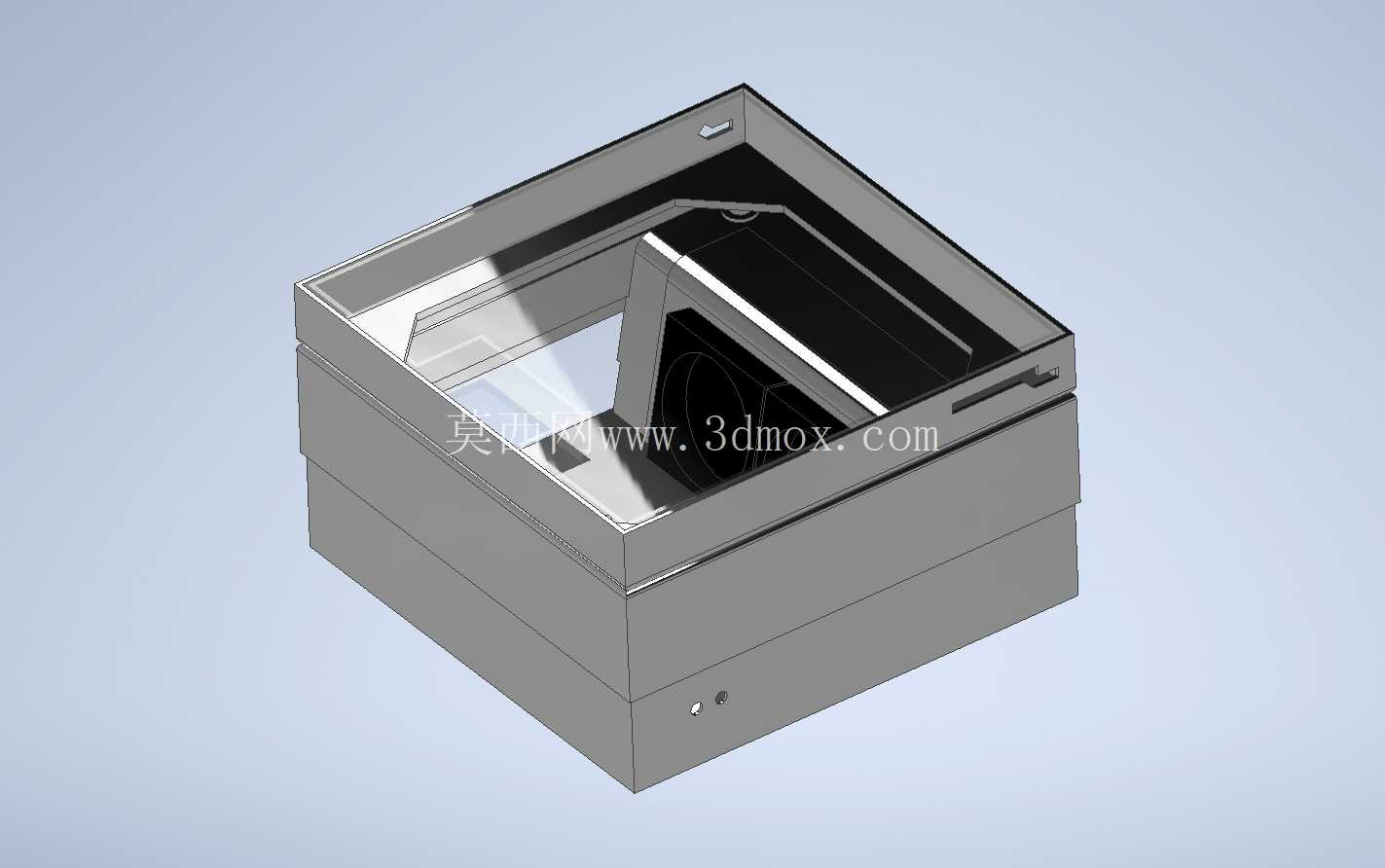

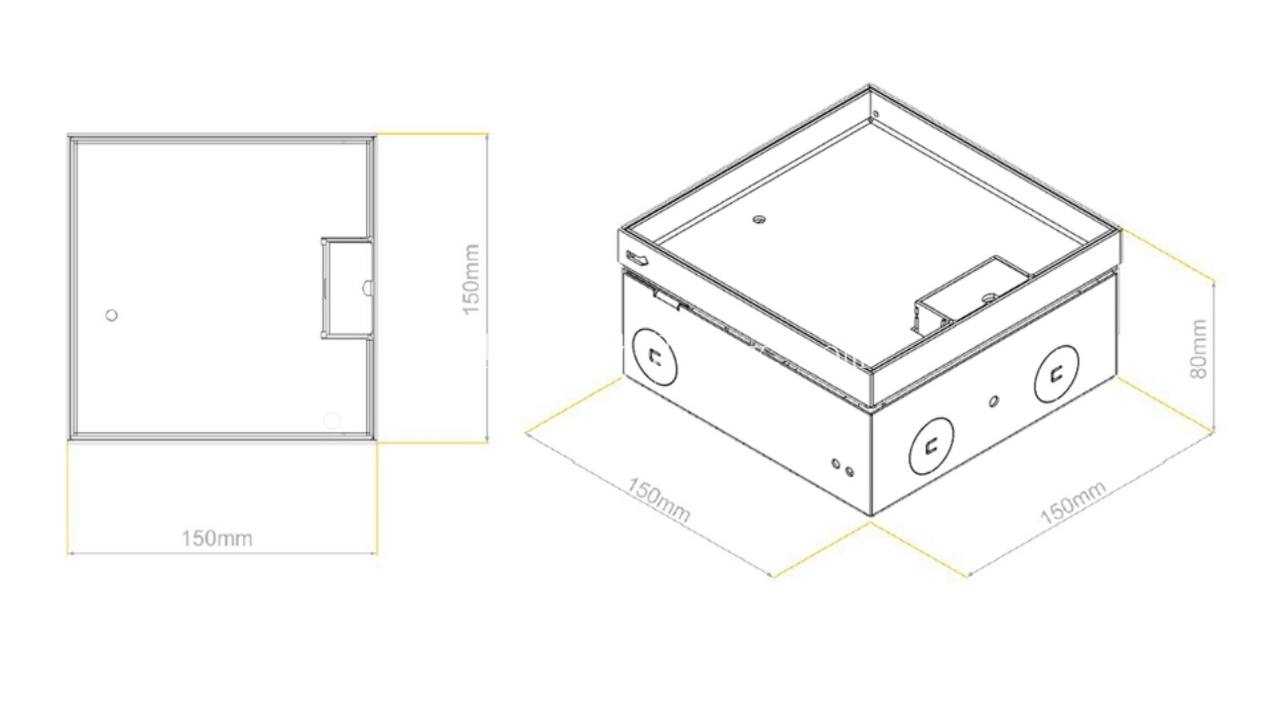

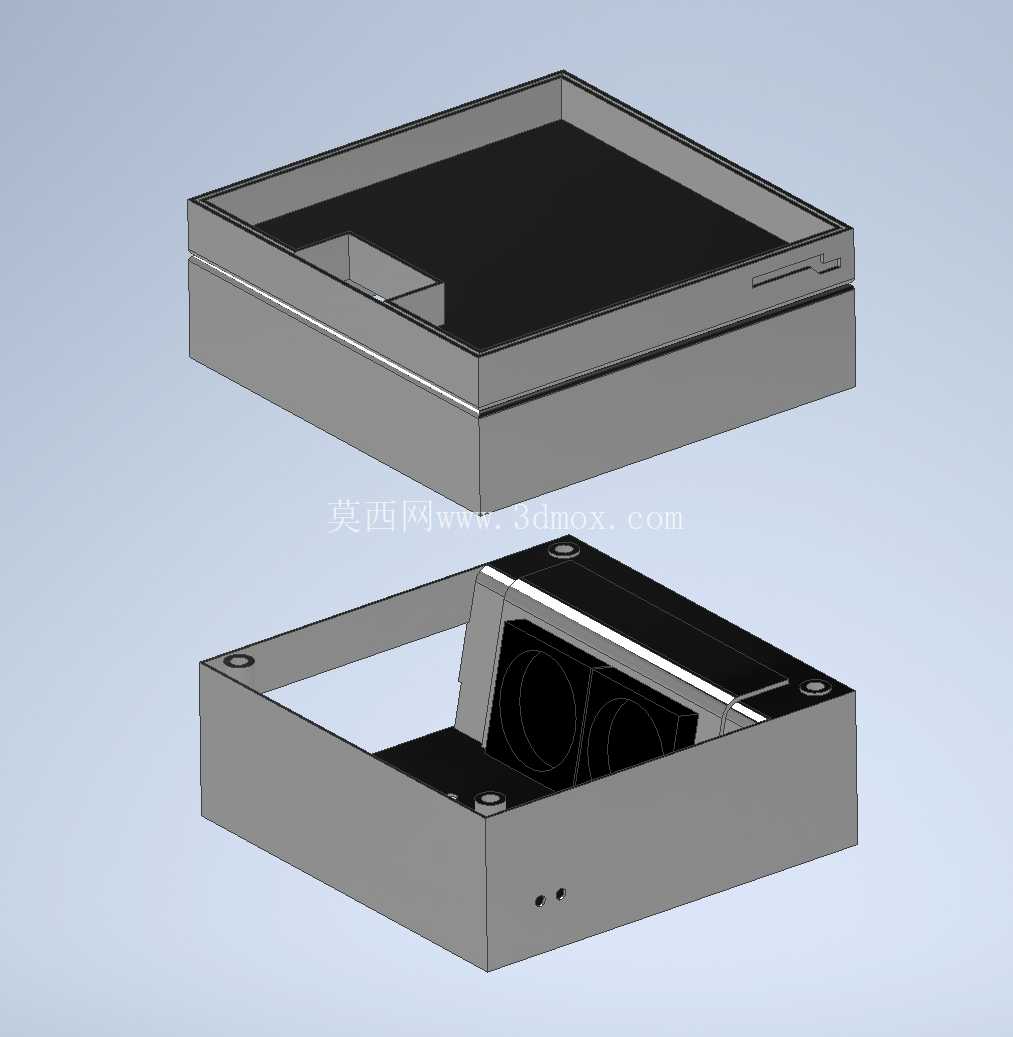

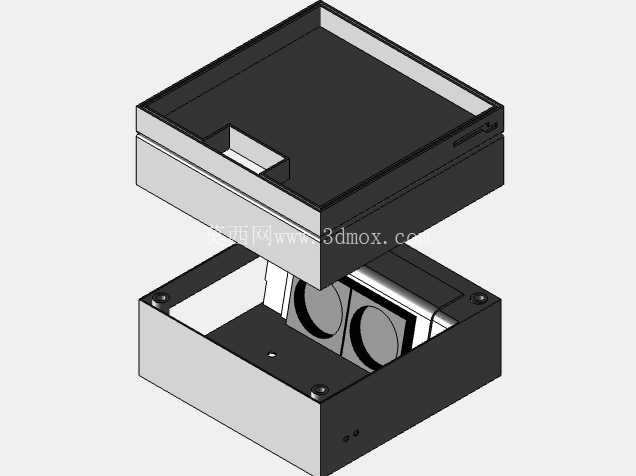

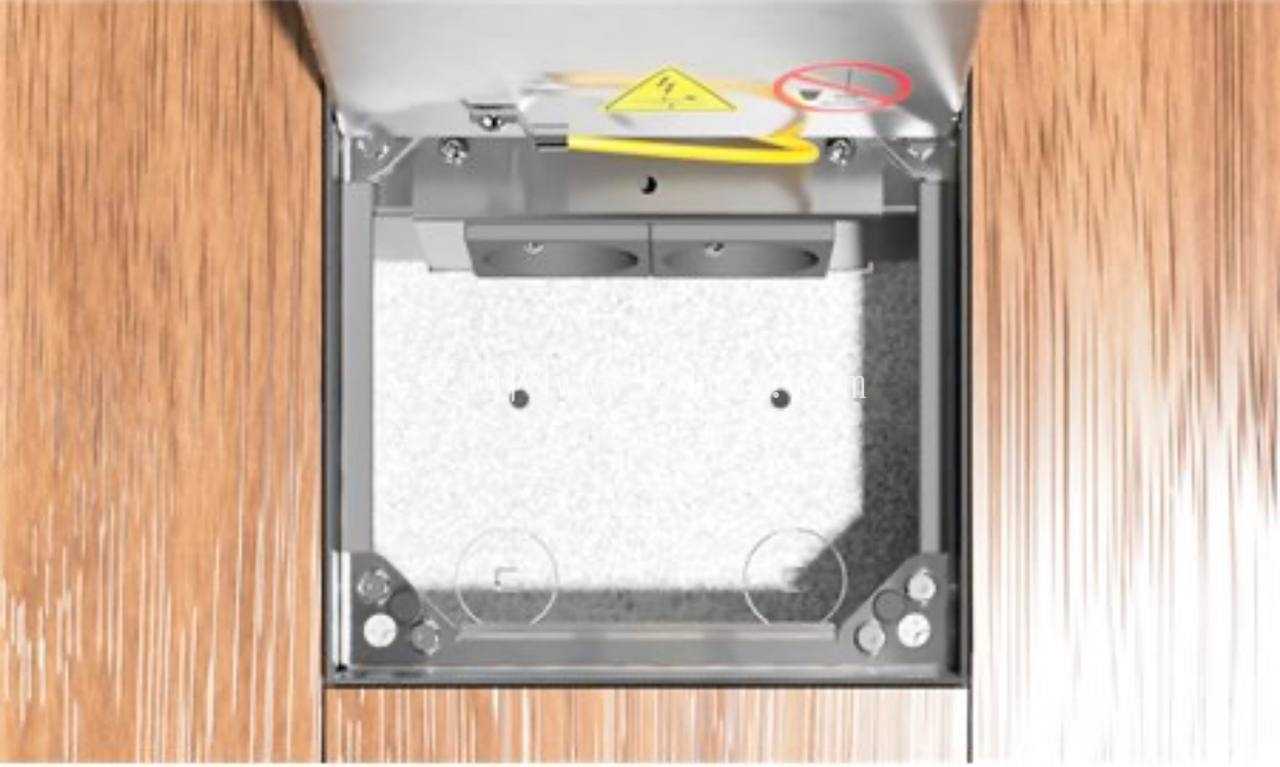

　　这个模型在搭建时完全还原了盒体的实际安装边界，盒体采用分层嵌套的方形结构，上层敞口边缘做了适配地板铺装的承托台阶，台阶的宽度、下沉深度完全匹配常规架空地板、石材铺装的完成面厚度，安装时盒体顶部与地面结构层的相对位置可以直接参照模型中的基准面定位，不需要反复计算铺装层的预留高度。盒体内部的腔体空间做了完整的结构重建，包括线缆进出的预留孔位、插座模块的安装卡扣位、内部线缆的弯折避让区都做了1:1还原，在做集成规划时，可以直接把对应的电源插座模块、信号转接配件的模型导入装配，验证不同模块组合时的空间占用情况，避免出现配件装进去之后线缆没有弯折空间、盒盖无法正常闭合的问题。

　　很多人做这类地装部件的建模时容易忽略盒体外侧的安装固定结构，这个模型里把盒体侧面的固定孔位、与预埋套筒配合的定位凸台都做了准确还原，在做预埋阶段的结构排布时，可以直接参照这些特征调整相邻管线、接地构件的位置，避免预埋时其他构件和盒体固定位产生干涉。针对现场经常遇到的后期配件加装需求，模型里预留了内部安装位的扩展空间，腔体内部的安装筋位做了通用化设计，除了标配的电源插座，还可以兼容弱电模块、定制转接件的安装，在做方案阶段就可以提前验证不同配置组合的适配性，不需要等到现场安装时才发现配件装不进去再返工修改。在碰撞检查环节，这个模型的所有外轮廓、内部特征都做了精确的尺寸约束，导入整体场地的三维布局后，可以直接和地面结构层、铺装层、相邻的走线槽、其他地装设备做干涉检查，提前排查盒体突出地面、线缆出口和线槽对位偏差、盒体与地面钢筋冲突的问题。模型的结构细节也完全贴合实际加工与装配逻辑，盒体的壁厚、边角的过渡圆角、卡扣的配合间隙都按照实际量产的公差要求做了还原，在做逆向工程参考或者同类产品改型设计时，可以直接参照这些结构参数调整，不需要反复测绘实物来核对尺寸。

　　对于测试环节来说，这个模型可以直接用来模拟盒体安装后的受力情况，上层承托边的受力面、盒体与地面接触的支撑位都可以作为力学仿真的加载基准，提前验证不同铺装荷载下盒体的形变情况，避免后期使用过程中出现盒体受压变形、面板凹陷的问题。在工业环境的电气集成项目里，这类地板盒往往还要兼顾防尘、防杂物落入的需求，模型里盒盖与盒体的配合止口、密封槽的位置都做了准确还原，在做密封件选型时，可以直接参照止口的尺寸选配对应的胶条，不需要反复测量配合间隙来确认密封件的压缩量。很多现场布线时容易忽略的线缆弯曲半径问题，在这个模型里也做了对应的空间预留验证，腔体内部的转角位置都做了避让设计，不管是粗径的动力电缆还是多股的弱电线缆，在盒内接驳时都能满足最小弯曲半径的要求，避免线缆过度弯折导致线芯断裂、信号衰减的问题。
