大跨度工业厂房重型推拉门结构设计

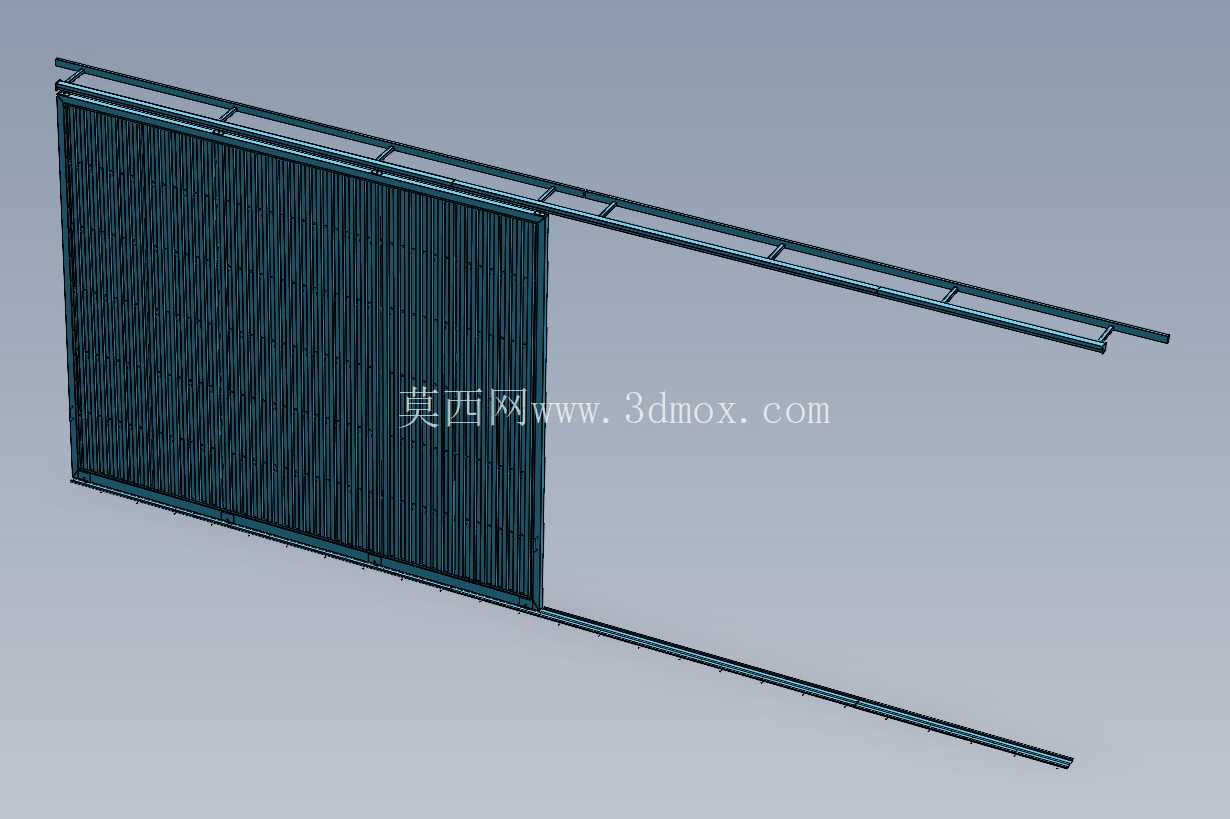

　　这套大跨度推拉结构主要应用于大型工业厂房的分区隔断、大型设备进出通道口、仓储库区的封闭围护场景，区别于民用推拉门，其核心要满足大尺寸洞口的启闭需求，同时兼顾工业场景下的抗风载、耐频繁启闭、运行低阻的实际使用要求。从结构设计逻辑来看，整套门体采用上下双导轨承载形式，上导轨承担门体的侧向限位与部分导向作用，下导轨作为主要承重载体，匹配门体6000mm宽度、7300mm高度的大尺寸规格，单扇门体的自重荷载全部通过底部滑轮组传递至地面预埋轨道，避免上导轨长期受重载出现形变下垂，影响启闭顺畅度。

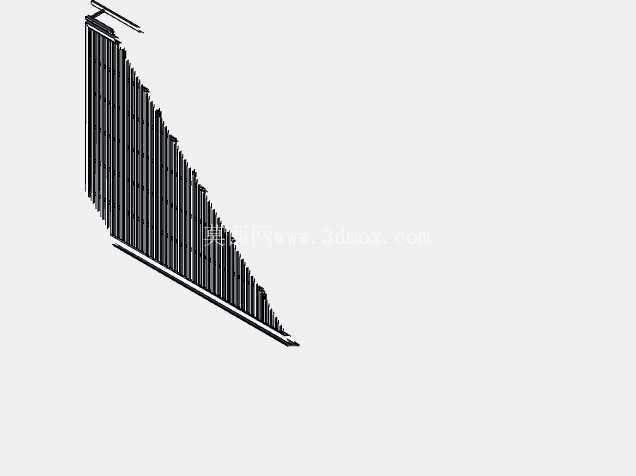

　　门体面板采用密肋加强结构，整扇门的面板背部设置等距分布的竖向加强筋，同时沿门体高度方向设置多道横向加强横梁，避免大尺寸薄板在风压作用下出现鼓胀、震颤问题，即使在厂房侧风较大的出入口位置，也能保证门体整体刚度，不会出现运行卡滞、面板变形漏缝的情况。在安装边界的考量上，设计阶段提前预留了导轨安装的土建配合尺寸，上导轨需要固定在门洞上方的承重梁结构上，固定点间距控制在合理范围内，保证每处固定点的抗拔承载力满足门体启闭时的动载荷要求；下导轨需要与地面做平齐预埋处理，避免轨道突出地面影响厂区内叉车、平板拖车的通行，轨道两端设置限位止挡结构，防止门体在推拉过程中脱轨。

　　滑轮组件采用内嵌式轴承结构，轮面匹配导轨的截面型线做仿形设计，既可以降低推拉过程中的运行阻力，单人即可完成整扇重型门的启闭操作，也能减少滑轮与导轨之间的磨损，延长整套结构的维护周期。考虑到工业场景的使用需求，门体侧边设置了密封胶条安装槽，当门体完全闭合时，侧边胶条与门框、相邻门体的贴合面紧密接触，能够减少厂区内的热量交换、粉尘串通，对于有恒温要求的生产车间、有防尘要求的仓储区域，能够有效降低围护结构的能耗损失。整套结构的拼接方式全部采用标准化连接件设计，所有型材的拼接位置都设置定位止口，现场安装时不需要额外做配焊、打磨处理，只需要通过螺栓紧固即可完成组装，既能够降低现场安装的作业难度，也方便后期出现局部构件损坏时的快速拆换。

　　在运行行程的设计上，导轨的总长度按照门体宽度的两倍做预留，保证门体完全推开时能够将整个洞口净空全部露出，满足大型生产设备、大件物料的进出需求，不会因为门体收纳段的遮挡影响通行宽度。门体的边框采用封闭型截面型材，相比开口截面拥有更好的抗扭性能，即使在门体受到意外撞击时，也不容易出现边框弯折变形的问题，日常使用过程中不需要频繁做结构校正。
