常规市售混凝土挡土块结构设计

做市政景观、边坡防护项目的结构设计时，这类预制混凝土挡土块是出镜率极高的构件，不少刚入行的建模人员容易忽略它的实际安装逻辑，只照着外观画个方块就交付，到现场安装时经常出现拼接错位、挡土承载力不足的问题。这类挡块的核心应用场景集中在市政道路两侧的边坡防护、小区景观的高差台地围挡、河道护坡的土体拦挡，还有小型施工场地的临时边坡支护，和现场浇筑的混凝土挡墙相比，预制块的安装效率更高，不需要现场支模养护，施工周期能压缩七成以上，后期如果需要调整挡墙走向或者局部更换，直接拆卸重组即可，不会产生大量建筑垃圾。

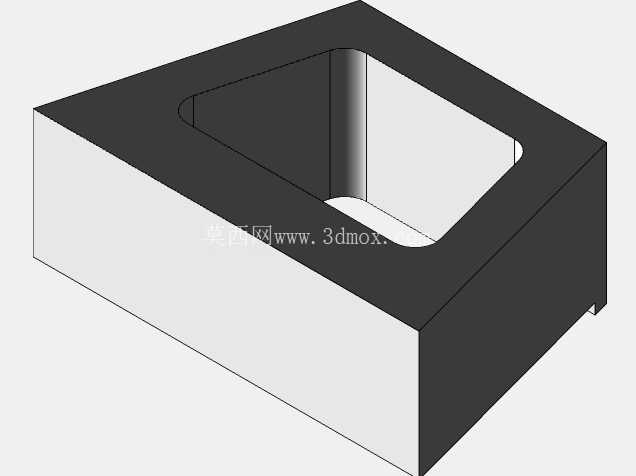

从功能特性来看，这个挡块采用上窄下宽的梯形截面设计，重心靠下，堆叠安装后自身的重力就能抵消后方土体的侧压力，不需要额外设置锚固结构，顶部的内凹槽不是随意设计的造型，上层挡块安装时，底部的凸肋刚好嵌入下层块体的凹槽内，形成互锁结构，哪怕遇到轻微的土体沉降或者侧向挤压，块体之间也不会出现滑移错位。中间的贯通空腔是这类挡块的核心设计点，一方面能减少混凝土的用量，降低构件自重，方便现场人工搬运安装，不需要调用重型吊装设备，另一方面安装完成后可以在空腔内回填种植土，栽种小型灌木或者草本植物，兼顾防护功能和景观效果，同时空腔还能起到排水作用，后方土体的渗水可以顺着空腔缝隙排出，避免积水产生的静压力推垮挡墙。

建模时要特别注意尺寸边界的控制，这类市售常规款挡块的单块长度控制在600mm以内，宽度在400mm左右，高度300mm，这个尺寸是经过长期工程验证的，单块重量控制在40kg上下，两个工人配合就能完成搬运安装，如果尺寸做的太大，单块重量超过人工搬运阈值，就必须使用吊装设备，会大幅提升施工成本，太小的话拼接缝隙过多，挡墙的整体稳定性会下降。块体的边角都做了10mm的倒角处理，不是为了美观，而是预制脱模时避免边角磕碰破损，运输和安装过程中也能减少缺棱掉角的问题，安装后相邻块体的拼接缝隙控制在5mm以内，不需要额外填充砂浆，依靠互锁结构就能保证整体稳定性。

设计这类构件的三维模型时，不能只做外观造型，要把安装配合的细节做准确，比如凹槽和凸肋的配合公差要控制在±2mm，公差太大安装后块体晃动，稳定性不足，公差太小现场安装时很难对位，尤其是户外施工条件下，工人没有精密测量工具，配合间隙过小会导致安装效率极低。底部的两个小支脚是容易被忽略的结构，它的作用是让块体安装时和基础面之间留出微小间隙，避免基础面不平整导致块体翘曲，同时渗水可以从支脚间隙排出，不会在块体底部积水泡软基础。

从实际使用的反馈来看，这类挡块组成的挡墙，高度在2m以内时不需要额外设置加强结构，完全能满足常规的土体侧压力承载要求，如果挡墙高度超过2m，需要在每隔三层块体的位置设置土工格栅加筋层，和后方土体连接，提升整体稳定性。建模时还要考虑预制生产的工艺要求，所有的拔模斜度控制在1.5度，保证预制时模具能顺利脱模，不会刮蹭块体表面，内部空腔的转角都做了圆角处理，避免应力集中导致构件在运输或者受压时出现开裂。不少新手建模时会把空腔做成直角，实际生产时直角位置的混凝土容易出现振捣不密实的问题，构件强度达不到设计要求，使用过程中容易破损。

这类挡块的外形看起来简单，但是每个结构细节都对应着实际施工和使用的需求，没有多余的造型设计，所有的结构都是为了提升安装效率、保证结构稳定性、降低生产和施工成本。做三维建模时不能只停留在外观相似，要理解每个结构的工程意义，才能建出符合实际生产使用要求的模型，避免出现设计和现场施工脱节的问题。
