摇杆滚轮固定支撑轴承座结构

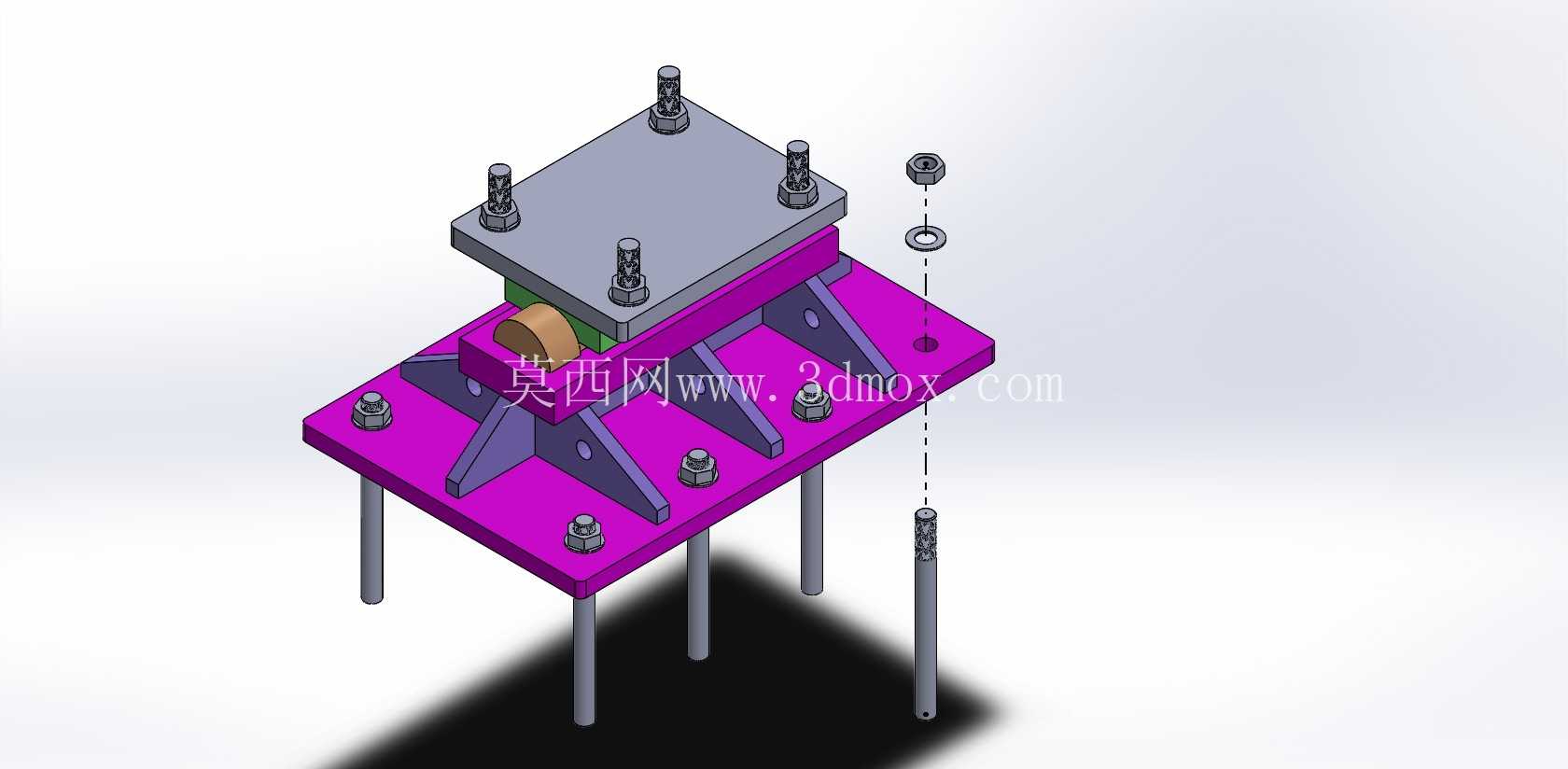

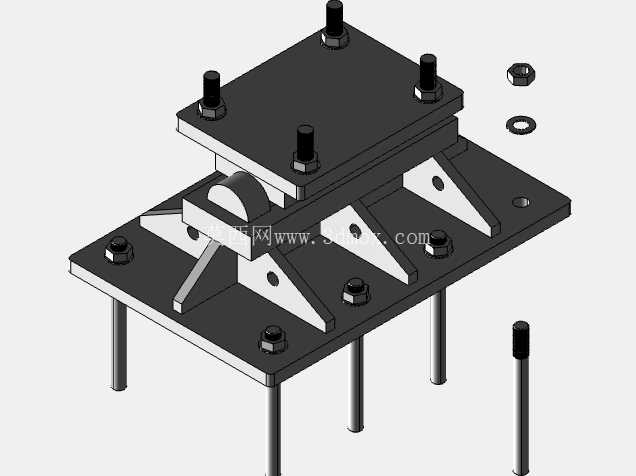

　　这套摇杆滚轮固定支撑结构，常见于连续压铸生产线的物料推送工位，承担着摇臂动作末端的滚轮承载与行程导向功能，在高温压铸工况下，需要同时承受往复摆动带来的径向载荷、滚轮滚动的交变接触应力，以及模具开合过程中产生的小幅冲击载荷，是保障送料杆动作精度、避免卡滞的核心支撑构件。从结构设计逻辑来看，整套组件采用分层堆叠的装配思路，底部为带加强筋的紫色安装基板，基板下方伸出四根定位支撑柱，直接对接压铸模架的安装基面，支撑柱的长度经过精确核算，刚好让整个支撑座的安装面与模架上平面齐平，避免安装后出现突出干涉或者下沉错位的问题；基板上方通过内六角螺栓固定紫色的支撑立板组件，立板之间设置三角加强筋，筋板的厚度与立板厚度保持1:1.2的比例，既能够提升立板的抗侧向弯曲能力，又不会过多增加整体结构重量，减少压铸过程中热传导带来的热变形累积。

　　中间层设置的铜质衬套是整个结构的核心转动配合部位，衬套与摇杆轴的配合间隙控制在0.02-0.04mm之间，既保证摇杆摆动时的转动顺滑度，又能避免间隙过大导致的滚轮行程偏移，衬套外侧设置的限位台阶，能够限制摇杆的轴向窜动，不需要额外加装轴向定位卡簧，减少了装配工序与易损零件数量。上层的灰色安装盖板通过四根均布的内六角螺栓与下方支撑立板连接，螺栓的预紧力矩按照8.8级螺栓的标准扭矩施加，保证盖板与立板之间的夹紧力足够，不会因为长期往复摆动出现螺栓松动；盖板上方预留的螺栓孔位，可根据实际安装需求加装行程检测支架或者润滑管路接头，适配不同压铸机型的配套需求。

　　右侧单独拆分展示的长杆定位销，贯穿整个支撑座的上下安装层，销与孔的配合采用H7/m6的过渡配合，装配后能够保证上下层结构的同轴度，避免多层堆叠装配出现的位置偏移，销的顶端设置限位挡圈槽，装配后加装挡圈即可防止定位销在设备运行振动过程中脱出。整套结构的安装边界经过严格校核，整体横向跨度为45.7mm，安装基板的四个固定螺栓孔中心距与常规压铸模架的标准安装孔位完全匹配，不需要对模架进行二次打孔加工，现场更换时只需要拆卸原有支撑座的固定螺栓，即可完成整套组件的替换，大幅缩短设备停机维护的时间。

　　在实际工况运行中，滚轮与摇杆的摆动行程被严格限制在支撑立板的内侧空间内，不会与周边的模具抽芯机构、冷却管路产生运动干涉，结构的所有棱角位置都做了R2的倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中，提升构件在交变载荷下的疲劳寿命。针对压铸车间的高温环境，整套结构的钢制零件都经过发黑处理，具备基础的防锈抗氧化能力，铜质衬套自带自润滑特性，在日常维护中只需要定期加注少量高温润滑脂，即可保证长期运行无卡滞，不需要频繁拆解更换易损件。从建模逻辑来看，所有零件的配合面都设置了合理的装配公差，螺纹孔都预留了足够的攻丝深度，螺栓安装位置都预留了标准扳手的操作空间，不会出现装配时扳手无法就位的问题，所有加强筋的位置都避开了螺栓安装路径，不会给现场装配造成阻碍。
