碳钢复合型材悬挑式阳台防护栏杆结构

　　民用住宅、低层商用建筑的外凸阳台防护构件，长期暴露在户外环境中，需要同时兼顾结构承重、防护安全、安装适配性与耐候表现，这套金属阳台结构采用碳钢复合型材作为核心基材，适配常规砌体、混凝土外墙的悬挑阳台安装场景，可直接匹配现有建筑预留的阳台基座尺寸，无需额外对建筑主体做大规模改造。从实际使用场景来看，这类构件主要承担临边防护功能，既要承受日常倚靠、临时置物的竖向与水平荷载，也要避免出现杆件间隙过大、扶手高度不足的安全隐患，同时还要兼顾外立面的视觉协调性，不会出现构件过于突兀破坏建筑整体观感的问题。

　　设计阶段首先明确了各部件的截面选型，竖向承重栏片采用40x10x2mm的矩形垂直型材，沿阳台外沿等距排布，杆件净间距控制在安全规范要求的范围内，防止儿童攀爬或物品意外坠落；顶部扶手采用50x20x2mm的矩形截面型材，连续贯通整个阳台防护段，扶手高度符合民用建筑临边防护的强制要求，手部倚靠时的接触宽度适中，不会出现硌手的问题；阳台下部的封边部位采用150x8mm的厚钢板做收边处理，一方面封堵竖向栏片与阳台结构板之间的缝隙，避免细小物件从底部间隙掉落，另一方面也作为栏片的下部固定基座，将竖向杆件的下端牢牢焊接固定在封边钢板上，再通过膨胀螺栓与阳台结构板完成刚性连接，整体形成稳定的受力框架。

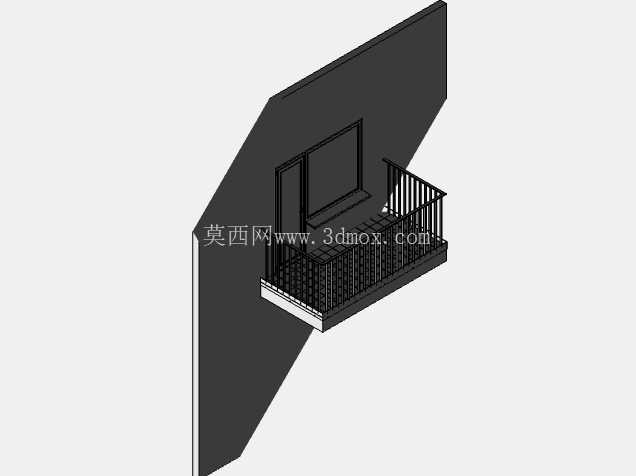

　　安装边界的适配性是这类构件设计的核心考量点，模型中预留了与墙体连接的固定点位，靠近外墙的栏片端部直接通过连接件与建筑墙体的预埋构件或后置膨胀螺栓固定，阳台转角位置的型材做了45度拼焊处理，保证转角处的连接强度与外观平整度，不会出现突出的尖锐棱角。从受力逻辑来看，整个防护结构的荷载传递路径清晰，扶手部位承受的水平推力会通过竖向栏片传递到底部封边钢板与侧边墙体连接件，最终分散到建筑主体结构上，各型材的壁厚选择经过荷载验算，在满足结构强度要求的前提下尽可能控制构件自重，降低悬挑阳台的额外荷载负担。

　　实际生产加工时，所有型材的裁切角度、焊接点位都可以直接参照三维模型的尺寸参数下料，无需二次现场放样，焊接完成后对焊缝做打磨抛光处理，再根据使用环境做表面喷涂或热浸镀锌处理，提升户外环境下的防锈耐腐能力，延长构件的整体使用寿命。不同于常规的一体式预制阳台，这套分体式型材组装的防护结构运输成本更低，现场安装时仅需按照编号拼接各段型材，再完成与建筑结构的固定即可，安装效率远高于现场焊接制作的传统栏杆，同时各部件的标准化程度高，后期如果出现局部杆件损坏，可直接更换对应规格的型材，无需整体拆除更换，大幅降低后期维护成本。模型中还原了构件与外墙窗户的位置避让关系，安装时不会遮挡窗户的正常开启，栏片的竖向排布方式也不会对室内采光造成明显遮挡，在保证防护安全的前提下尽可能保留阳台的通透视野。
