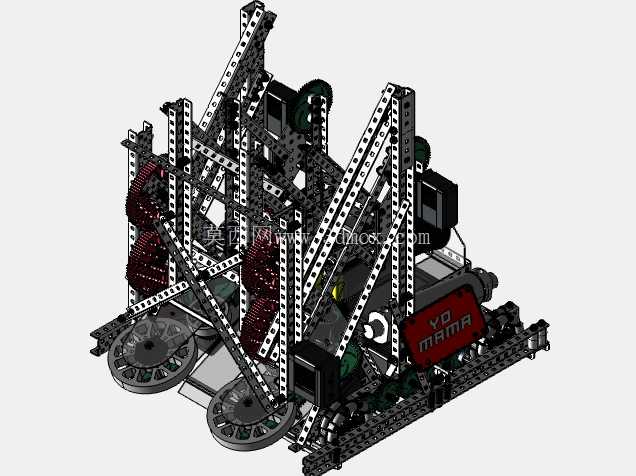

VexV5竞赛用轮式机器人机械结构设计

这套VexV5轮式竞技机器人的结构设计，完全围绕青少年机器人竞赛的实战场景展开，从赛场对抗的实际需求出发，每一处梁架的排布、执行机构的安装位都经过多轮赛场工况验证。日常备赛过程中，这类机器人需要完成场地内的物料拾取、投射、跨障移动、对抗卡位等多种任务，所以结构设计首先要平衡整体刚性与自重的关系，不能为了追求极致刚性过度堆砌型材导致整机超重，也不能为了减重削减关键受力部位的支撑，影响对抗过程中的结构稳定性。

从底部行走单元来看，采用的是大直径防滑轮组布局，轮系的安装座直接固定在底部主框架的铝型材槽位上，轮轴的同轴度通过型材上的定位孔保证，避免行走过程中出现偏磨、跑偏的问题，行走轮的间距设置充分考虑了赛场转弯半径的要求，同时预留了足够的接地面积，保证快速启停、急转变向时不会出现侧翻。底部框架的型材连接全部采用标准角件与锁紧螺栓，在经常受到撞击的前端、侧方位置，额外增加了斜向支撑梁，将撞击力快速分散到整个主框架上，避免局部受力过大导致型材变形、连接松脱。

上部的执行机构安装框架采用分层搭建的思路，最下层预留了主控器、电池、电机驱动器的安装位，所有电控元件的安装位置都做了走线槽的预留，避免运动过程中线缆被传动部件剐蹭、拉扯；中层是物料拾取与抬升机构的安装位，抬升臂的铰接点位置经过反复调整，保证抬升行程覆盖赛场物料的最低拾取高度到最高投射高度，同时铰接点处加装了耐磨衬套，减少反复动作带来的磨损，延长机构使用寿命；最上层是投射机构的固定位，投射端的角度调节范围通过框架上的长条安装孔实现，可以根据不同赛场的投射距离要求快速调整发射角度，不需要重新拆装整体结构。

整机的铝型材搭建全部采用标准孔位拼接，没有做非标焊接件，所有连接点都可以快速拆装调整，备赛过程中如果需要调整机构位置、更换损坏部件，不需要复杂的加工工具，只用标准内六角扳手就可以完成操作，非常适合竞赛现场的快速抢修、战术调整。框架上的所有镂空孔位一方面是为了减轻整机自重，另一方面也可以作为扎带固定点，用来固定线缆、传感器等附属部件，不需要额外在型材上打孔，破坏型材的结构强度。

从安装边界来看，整机的外形尺寸完全符合VexV5竞赛的规则限制，长宽高都控制在赛事要求的起始尺寸范围内，展开后的动作行程也不会超出赛场的安全边界，不会出现动作过程中剐蹭场地围挡、超出竞赛允许活动范围的问题。所有突出的螺栓端部都做了沉头处理或者加装了保护帽，避免对抗过程中刮坏对方机器人的结构、或者剐蹭场地元素造成卡顿。

在结构受力的细节处理上，所有承受交变载荷的连接位置都采用了双螺母防松设计，避免长时间运动、撞击导致螺母松脱，电机的安装座都加装了减震胶垫，减少电机运行时的震动传递到主框架上，影响传感器的检测精度。抬升机构的传动路径上预留了张紧轮的安装位，可以根据皮带、链条的磨损情况快速调整张紧度，保证传动效率稳定，不会出现传动打滑导致动作不到位的问题。

这套结构的设计思路没有追求过度复杂的功能集成，而是优先保证核心动作的可靠性，毕竟在高强度的竞赛对抗中，结构稳定、动作不卡滞比花哨的多功能更有实战价值，每一处冗余设计都是为了应对赛场上可能出现的意外撞击、过载工况，保证机器人在整场比赛中都能稳定完成预设动作。
