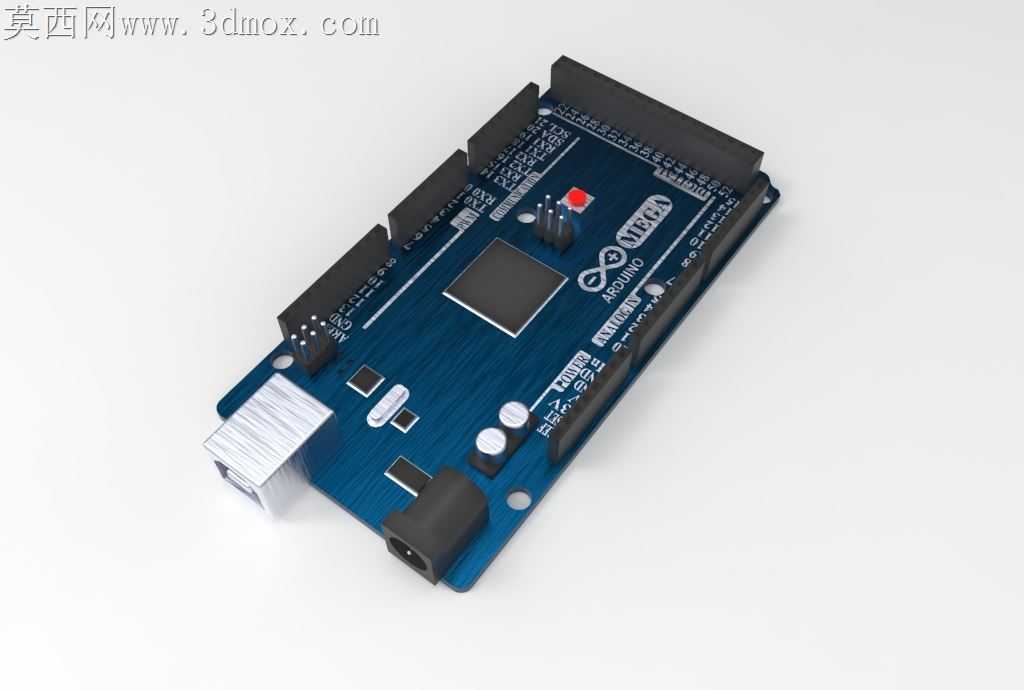

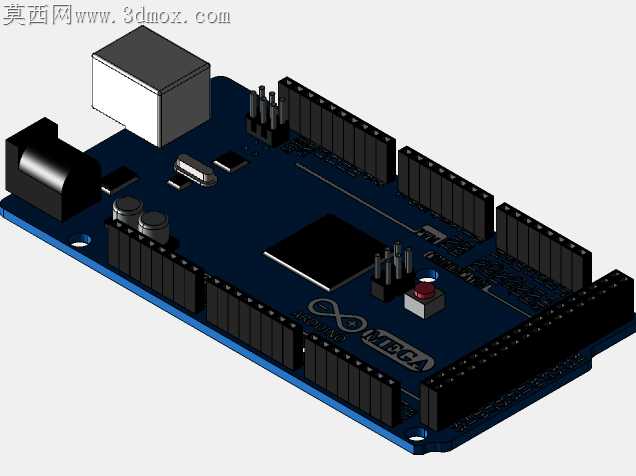

ArduinoMega2560开发板结构还原设计

电子类控制板的三维结构还原，最容易踩的坑是忽略接插件与板载元件的实际安装公差，不少新手做的开发板模型，排针高度与USB接口的伸出量偏差超过1mm，后续做外壳适配时要么插不上数据线，要么排针顶到壳体内壁。这款Arduino Mega2560的结构设计，从装配适配的角度做了全维度的细节校准，板上每一个元件的定位都对照实物做了公差预留。

板载的USB-B型接口，金属外壳的伸出长度比PCB板边缘多出2.3mm，接口下方的塑料定位柱与PCB上的安装孔间隙控制在0.15mm，既保证接口不会在插拔时晃动，也不会因为过盈配合撑裂PCB基材。直流电源插座的固定柱做了微小的倒角处理，对应PCB上的安装孔边缘做了0.2mm的沉台设计，实际装配时插座能顺滑卡入，不会出现硬压导致的焊盘脱落问题。

排针组的高度差做了精准区分，数字IO口的排针高度统一为8.5mm，模拟输入口的排针因为靠近板载晶振，特意做了0.3mm的高度下调，避免外接杜邦线时剐蹭晶振金属外壳造成短路。复位按键的键帽突出PCB表面1.8mm，按键下方的轻触开关与PCB焊盘的贴合间隙留了0.1mm，既保证按键按压行程清晰，也不会因为键帽过高在外壳装配时被持续误触发。

主芯片ATmega2560的散热焊盘做了下沉0.05mm的处理，对应PCB上的散热过孔位置做了避让，不会出现芯片贴装时被过孔顶起导致虚焊的问题。板上的四个安装孔位，孔位中心距严格对照实物做了校准，孔壁做了0.1mm的余量预留，适配M3规格的铜柱安装时不会出现孔位错位。板载的LED指示灯与限流电阻的位置，特意避开了排针的插拔路径，不会出现插杜邦线时碰歪LED的情况。

电源指示灯的透光部分做了半透明材质的分层处理，模拟真实LED灯珠的漫反射效果，渲染时能看到光线从灯珠内部透出的自然质感，不会出现生硬的自发光斑块。PCB板的表面丝印层做了0.02mm的凸起处理，还原真实电路板丝印的轻微触感，不会和基板完全齐平失去真实感。所有电容、电阻的引脚长度都做了统一校准，伸出PCB背面的长度控制在1.2mm，刚好匹配波峰焊后的焊锡浸润高度，不会出现引脚过长顶到外壳的问题。

这种细节上的公差把控，让这个模型不止是外观的复刻，更能直接用于配套外壳的设计验证、教学实训的装配演示，不管是做3D打印的定制外壳，还是做嵌入式课程的结构展示，都能直接使用，不需要再反复调整尺寸偏差。
