弯臂式法兰连接固定支撑支架结构

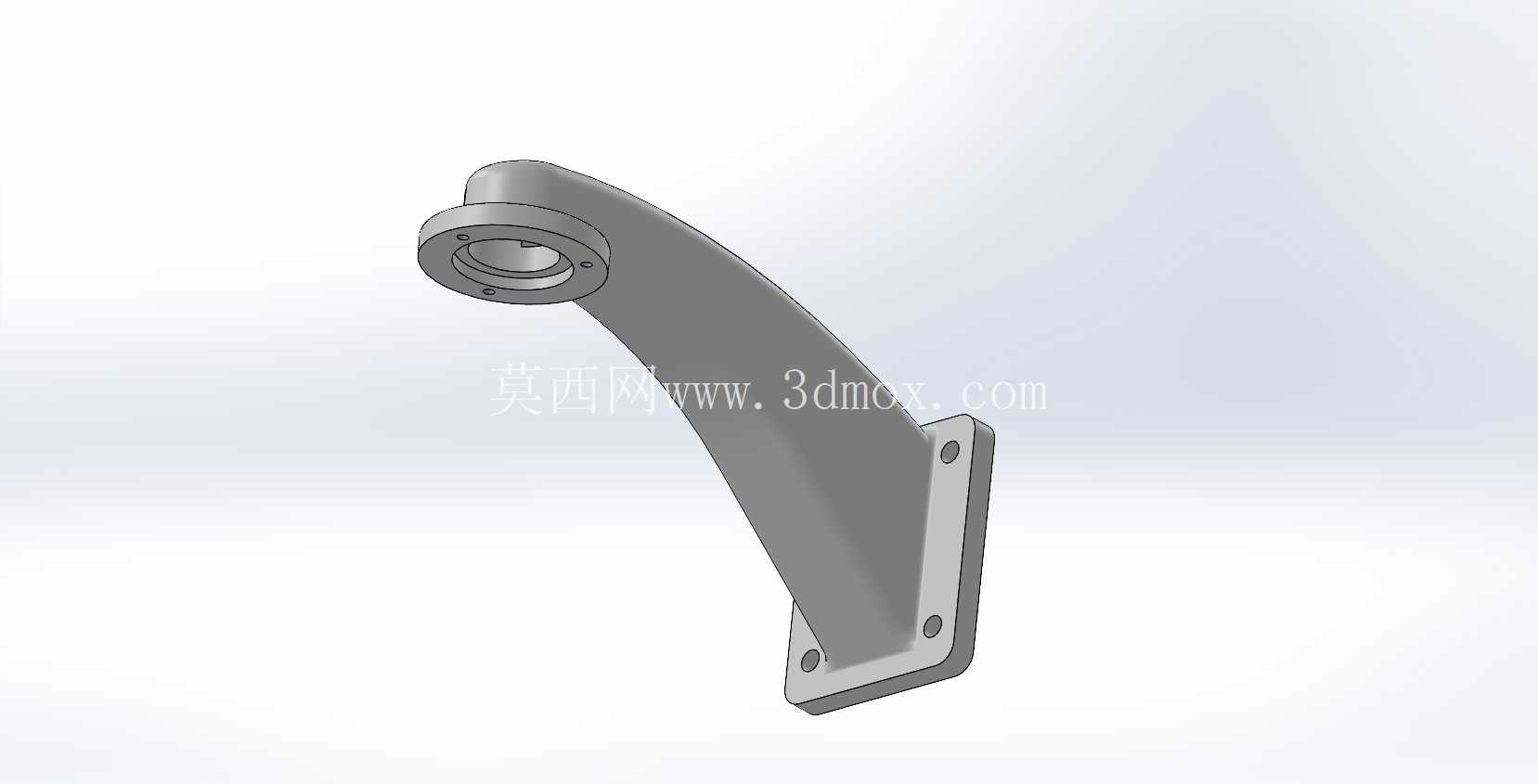

　　这类弯臂式支撑支架多用于工业设备的跨位面动力传递、管线支撑或者执行元件的固定场景，常见于自动化生产线的侧边执行机构安装、流体管路的跨接固定、小型动力头的角度支撑工位，区别于直连式支座，它的弧形弯臂结构可以避开安装路径上的其他设备部件，不需要额外增加转接垫块就能完成两个存在高度差、角度差的安装面之间的刚性连接。从结构设计来看，一端采用带螺栓孔的圆形法兰接口，法兰端面做了止口设计，安装时可以和对接部件的凸台实现精准定位，避免连接后出现径向窜动，法兰上的四个安装孔均匀分布，螺栓锁紧后受力均匀，能承受一定的径向载荷和扭转力矩，适合连接带旋转输出的部件或者需要密封对接的管路端口。

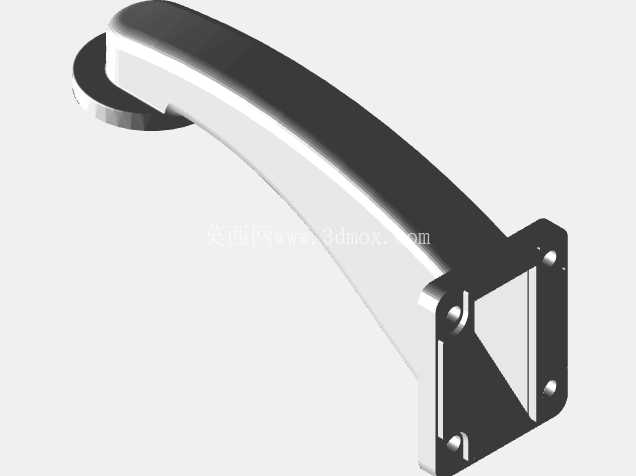

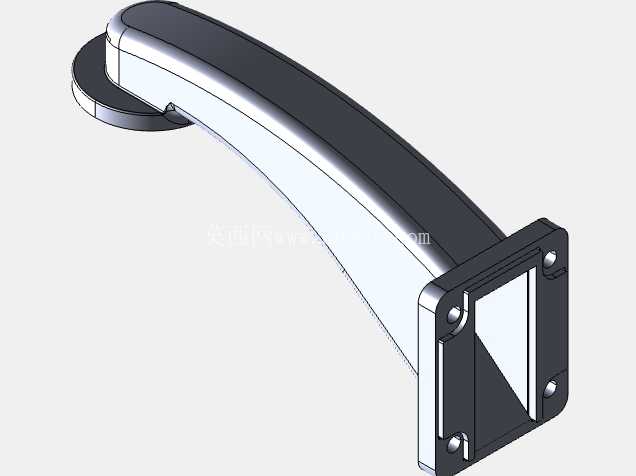

　　另一端采用方形安装底板，底板上预留了四个沉头安装孔，安装时螺栓头可以完全沉入沉孔内，不会突出底板表面，保证底板和安装基面可以完全贴合，不会出现安装间隙导致的支撑晃动，方形底板的接触面积更大，相比圆形安装板，在平面基面上固定时的抗倾覆能力更强，即使弯臂承受偏载，底板也能将载荷均匀分散到安装基面上。弯臂部分采用变截面弧形过渡设计，从法兰端到底板端，截面厚度根据受力分布做了渐变调整，靠近法兰的位置因为要承受对接部件的悬垂载荷，截面厚度更大，抗弯模量更高，靠近底板的位置因为载荷已经逐步分散到安装面，截面厚度适当收窄，在保证整体结构强度的前提下尽可能减少材料用量，降低支架自身重量，弧形过渡的位置全部做了圆角处理，避免直角位置出现应力集中，在长期承受交变载荷的工况下不会出现应力开裂的问题。

　　安装边界方面，圆形法兰端的止口尺寸和对接部件的定位凸台采用间隙配合，安装时不需要额外修配就能顺利对位，法兰上的安装孔孔径比配套螺栓大0.5mm，预留了少量的安装调整余量，可以补偿少量的安装位置误差；方形底板的安装孔间距按照通用安装基面的T型槽间距或者预留螺纹孔间距设计，不需要在基面上重新打孔就能完成固定，弯臂的弯曲弧度经过空间校核，安装后不会和周边的管线、其他运动部件发生干涉，支架整体的悬伸长度控制在合理范围内，保证在额定载荷下弯臂的变形量在允许范围内，不会因为变形导致对接部件的同轴度超出设计要求。

　　实际使用中，这类支架不需要额外焊接转接件，全部采用螺栓连接的方式完成装配，拆装维护都很方便，如果对接部件的位置需要微调，只需要松开法兰端或者底板端的螺栓就能小范围调整角度，调整完成后重新锁紧即可，相比焊接式的固定支架，后期改造成本更低，适合小批量定制化的设备改造场景，也能用于标准设备的可选安装附件，适配不同的安装工位需求。结构建模过程中，对弯臂的受力路径做了模拟验证，载荷从法兰端传递到弯臂，再沿着弧形臂分散到底板的四个安装点，整个传力路径没有突变位置，最大应力出现在弯臂和法兰连接的过渡位置，通过加大该位置的过渡圆角，将应力控制在材料许用应力范围内，保证支架在额定载荷下的使用寿命，同时对安装面的平面度做了公差要求，法兰端面和底板安装面的平面度公差控制在0.1mm以内，保证安装后对接部件的位置精度不会因为支架的安装面变形出现超差。
