电镀工序镀液自动添加柜体式装置结构

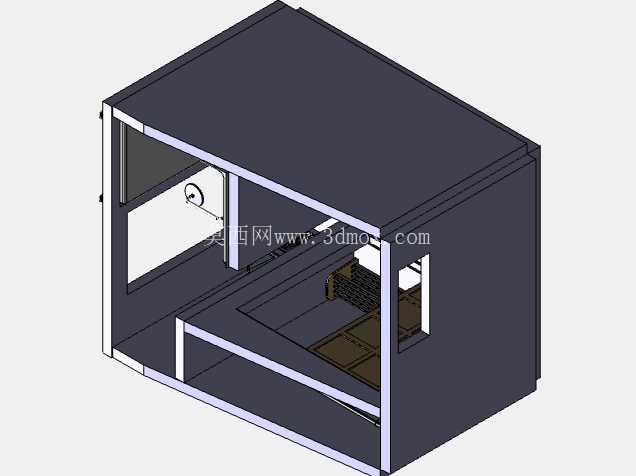

　　这套柜体式结构主要服务于表面处理车间的电镀生产线工位，针对连续电镀作业过程中镀液组分因工件带出、电解消耗出现的浓度波动问题，提供封闭的药液存储与定量添加承载空间，替代传统开放式的药桶摆放模式，减少车间药液挥发带来的职业健康隐患，同时避免生产过程中杂物掉落污染镀液的问题。从结构布局来看，整体采用方通焊接框架作为承载主体，外部覆盖薄钢板蒙皮形成封闭腔体，正面预留双开式检修门，门上设置透明观察窗，无需开门即可直观查看内部储液槽的液位高度、管路连接状态以及计量泵的运行情况，日常巡检时不用频繁开启柜门，降低车间腐蚀性气体侵入柜体内部腐蚀电气元件的概率。

　　框架设计阶段充分考虑了电镀车间的腐蚀环境，所有钢构件表面均做了酸洗磷化后喷防腐塑层处理，与药液接触的储液槽采用PP板材焊接成型，槽体边缘做外翻边处理搭在内部支撑横梁上，无需额外打孔固定，后期维护更换槽体时只需将槽体整体抬出即可，不用拆解柜体框架，大幅缩短检修停机时间。柜体内部做分层布局，下层空间预留为储液槽安装位，根据不同镀种的添加需求可灵活放置1-3个独立储液槽，每个槽体单独配置液位传感器安装位、加药口以及出液管路接口，槽体底部设置100mm高的垫高支座，即使出现少量药液滴漏也不会浸泡槽底，方便日常清理漏液。

　　中层空间预留为计量泵、流量调节阀、管路快插接头的安装区域，管路沿柜体侧面的理线架排布，不同药液的管路采用不同颜色的PVC管材区分，避免后期维护时接错管路导致镀液交叉污染。上层空间预留为电气控制元件安装位，与下层的药液区域通过密封隔板完全分隔，隔板上穿线位置采用防水格兰头密封，防止腐蚀性气体、药液雾气进入电气仓造成元件短路。柜体侧面预留管路穿出孔位，可根据生产线的排布方向选择左侧或者右侧出管，适配不同布局的电镀生产线安装需求，柜体底部设置可调式支撑脚，可在地面不平整的车间现场调节柜体水平度，避免储液槽因倾斜出现液位检测不准的问题。考虑到电镀生产线的现场布局，柜体的整体宽度控制在1.2米以内，深度控制在1米，高度控制在1.8米，既可以紧贴生产线槽体侧边安装，不会占用过多的车间通道空间，也能保证内部有足够的操作空间进行管路连接、元件更换作业。柜门与柜体框架的接触位置粘贴耐腐蚀的三元乙丙密封胶条，关闭柜门后可形成相对密封的空间，减少柜内腐蚀性气体向外扩散，同时也能避免车间内的酸碱雾气进入柜内。柜体顶部预留排气接口，可对接车间的废气收集支管，将柜内挥发的少量药液雾气统一抽至废气处理系统，进一步改善车间作业环境。

　　在功能适配方面，这套结构可兼容电镀生产中各类添加剂、主盐溶液、pH调整液的存储与添加需求，不同的药液只需更换对应材质的管路与计量泵即可，无需改动柜体主体结构，对于小型手动电镀线，可直接在柜体上安装手动调节阀门实现人工定量添加，对于全自动电镀线，可在电气仓内安装通讯模块对接生产线PLC系统，根据生产线的电流参数、生产时长自动计算药液消耗量，实现镀液组分的自动闭环补充，保证镀液参数长期稳定在工艺要求范围内，减少人工定期化验调整镀液的工作量，提升电镀产品的镀层质量一致性。结构设计时还考虑了日常加药的操作便利性，储液槽的加药口位置对应柜门的观察窗下方，打开柜门后加药口高度刚好在操作人员腰部位置，无需弯腰或者登高即可完成配药、加药作业，加药口配置带透气阀的密封盖，平衡槽内气压的同时避免杂物落入槽内。柜体背部预留可拆卸的检修盖板，当需要对背部的管路、线路进行维护时，只需拆下背部盖板即可操作，不用将整个柜体从安装位置移开，适配生产线紧凑布局下的维护需求。
