嵌入式工业粉丝群墙体安装结构设计

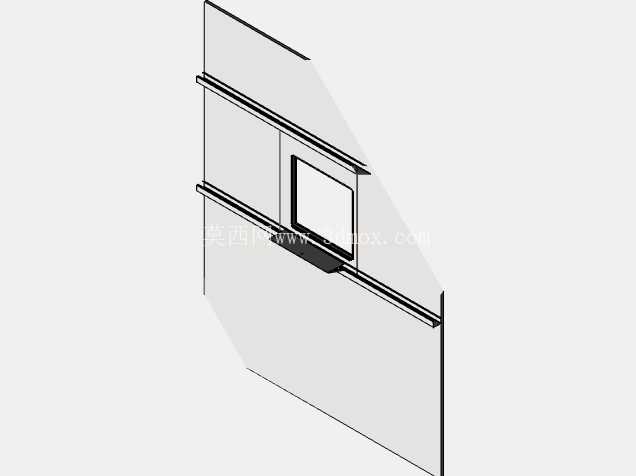

　　这套结构主要服务于工业厂房侧墙通风点位的工业风扇安装需求，针对常规壁挂风扇支架承重不足、墙面荷载集中易开裂的痛点做了针对性优化，适配大跨度钢结构厂房、砖混结构生产车间的高位通风安装场景，可匹配不同厚度的墙体围护面板，解决传统支架外凸易被物料剐蹭、高空作业安装对位难的问题。整体结构采用嵌入式安装逻辑，将承载框架完全嵌入墙体预留洞口内部，仅保留风扇安装作业面与墙面齐平，不会额外占用车间内部的通行与物料堆放空间，也能避免车间内叉车、料架转运过程中碰撞支架引发的结构变形或安全隐患。

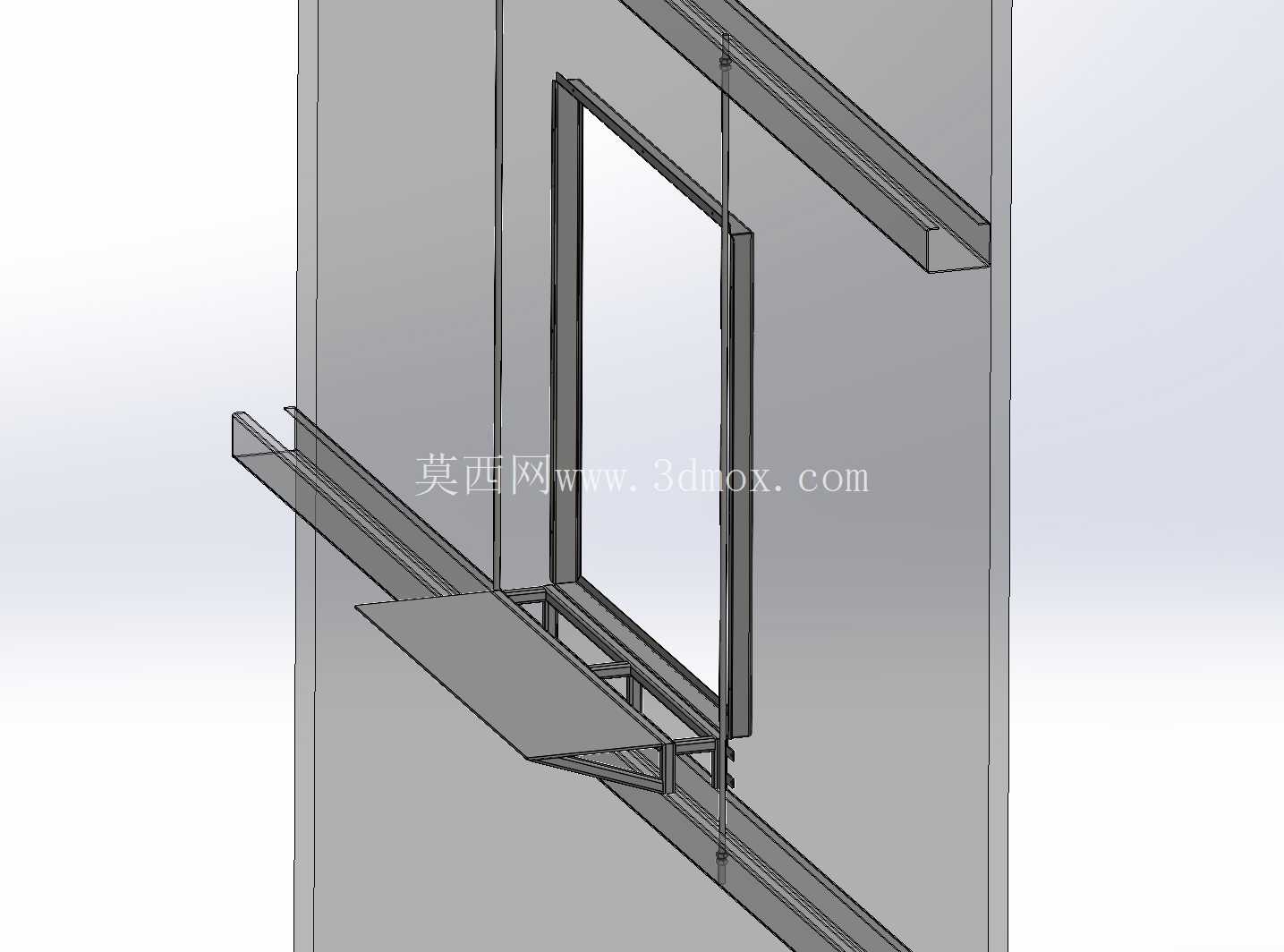

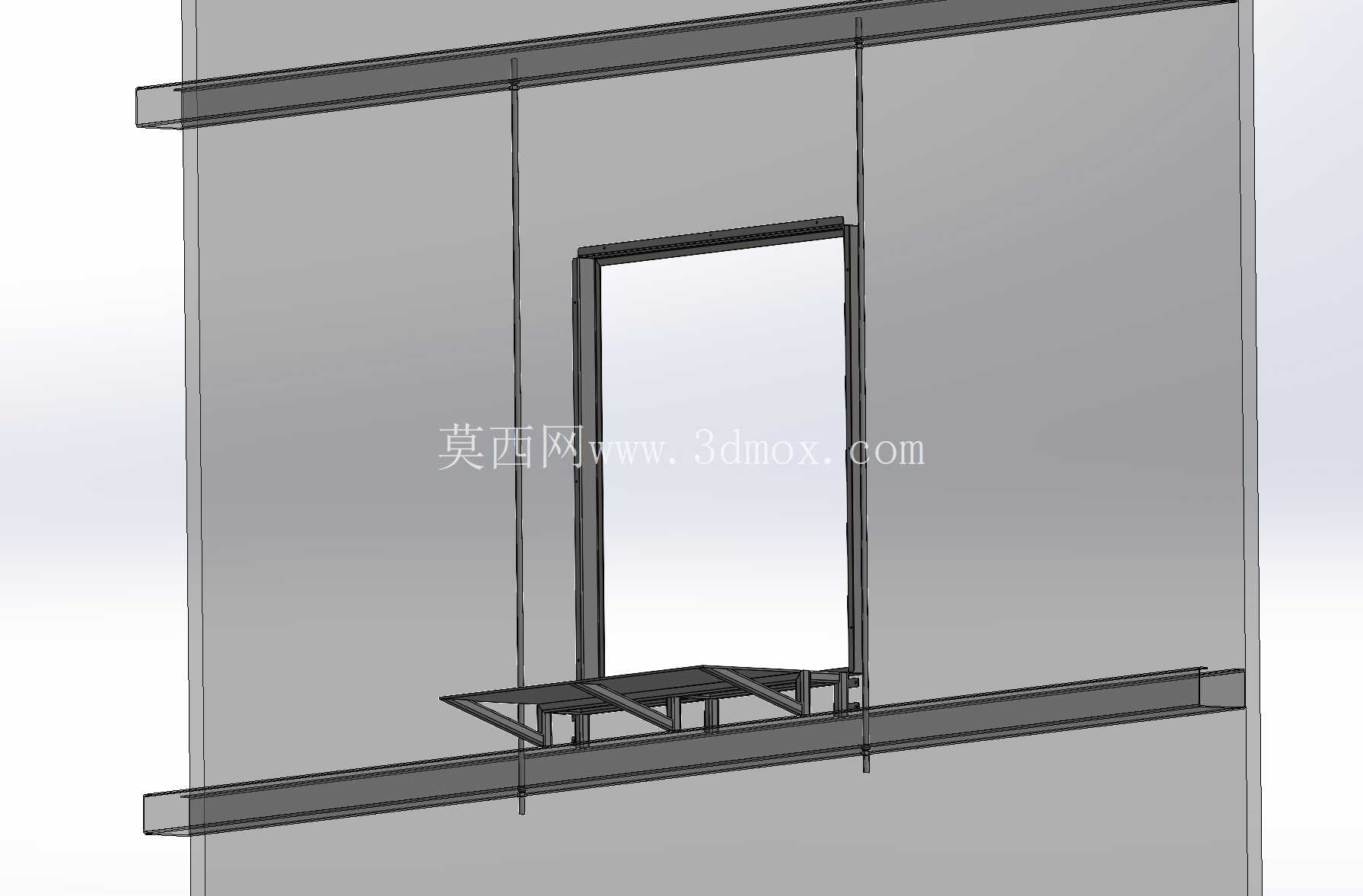

　　承载框架的主受力构件选用25x25规格的SHS方形空心型钢，这种截面的型材两个方向的截面惯性矩一致，抗扭、抗侧向风载的性能远优于同截面的角钢结构，在框架拼接时不需要做复杂的切角坡口处理，直接端部截切后即可组焊，加工效率更高，焊接后的框架形位公差更容易控制，不会出现焊接后框架翘曲导致面板安装错位的问题。框架与墙体围护结构的连接采用Z型型材做转接件，Z型型材的一个折边通过膨胀螺栓与墙体结构梁或墙体内部的加强檩条固定，另一个折边与SHS承载框架焊接固定，这种转接结构可以适配40mm厚度的墙面板安装，不管是彩钢夹芯板、轻质水泥纤维板还是常规的钢结构围护钢板，都可以通过调整Z型型材的折边长度来匹配不同的墙面板厚度，不需要重新设计主承载框架，大幅提升了结构的通用适配性。

　　整个结构的受力传递路径经过多轮校核，风扇运行时产生的振动载荷、自身重量载荷以及室外侧的风载荷，会先通过风扇安装底座传递到嵌入墙体的承载框架上，再通过框架四周均匀布置的Z型转接件分散传递到墙体的结构受力构件上，避免了传统壁挂支架单点或双点固定带来的应力集中问题，不会出现长期使用后墙面开裂、支架松动脱落的风险。框架与墙面板之间预留了均匀的安装间隙，间隙处填充密封胶条，既可以避免雨水顺着洞口缝隙渗入车间内部，也能吸收风扇运行时产生的微幅振动，防止振动直接传递到墙面板引发共振异响。连接部位全部采用标准螺杆做紧固件，不需要在现场做焊接作业，所有构件都可以在车间内预制完成后运输到现场，安装时只需要将框架嵌入提前预留好的洞口，调整好水平度后将Z型转接件与墙体结构固定，再铺设40mm厚度的墙面板即可完成基础结构安装，大幅降低了高空安装的作业难度与安全风险，安装效率比传统壁挂支架提升40%以上。结构设计时充分考虑了后期风扇维护的需求，框架内侧预留了足够的接线与检修空间，不需要拆除整个框架即可完成风扇的接线、扇叶清理、轴承润滑等日常维护作业。

　　在安装边界的设定上，预留洞口的尺寸公差控制在±2mm以内，框架的外形尺寸比洞口单边小3mm，既可以保证框架顺利嵌入，也不会因为间隙过大导致密封难度增加；Z型转接件的安装孔位做了长圆孔设计，前后、上下方向各有15mm的调节余量，可以抵消墙体施工时的洞口位置误差，降低现场安装的对位难度。承载框架的表面处理采用热浸镀锌工艺，即使安装在潮湿、有腐蚀性气体的生产车间，也能保证长期使用不生锈，结构使用寿命与厂房围护结构保持一致，不需要中途做防腐维护。这套结构除了用于工业粉丝群的安装，也可以通过调整框架的内部安装尺寸，适配工业排风扇、新风进风口、墙体观察窗等多种需要嵌入墙体安装的设备，通用性较强，结构设计冗余量充足，在常规工业厂房的通风安装场景下，不需要额外做加强处理即可满足承重与抗风载要求。
