SSOP封装表面贴装集成电路芯片结构

在消费电子、工业控制、车载电子的电路板组装环节，SSOP封装的贴片芯片是板级互联里应用极广的一类元器件，这类缩小型小外形封装器件，核心是通过缩小引脚间距、压缩本体尺寸，在有限的PCB板面上实现更高的布线密度，适配当下电子产品轻量化、小型化的设计趋势。从实际组装场景来看，这类器件主要适配回流焊工艺，引脚采用鸥翼型向外引出的结构，在SMT贴片过程中，引脚共面度是决定焊接良率的核心指标，建模时需要严格还原每根引脚的弯折角度、引脚末端的平面度，避免出现引脚翘曲、尺寸偏差导致的虚拟仿真与实际生产脱节的问题。

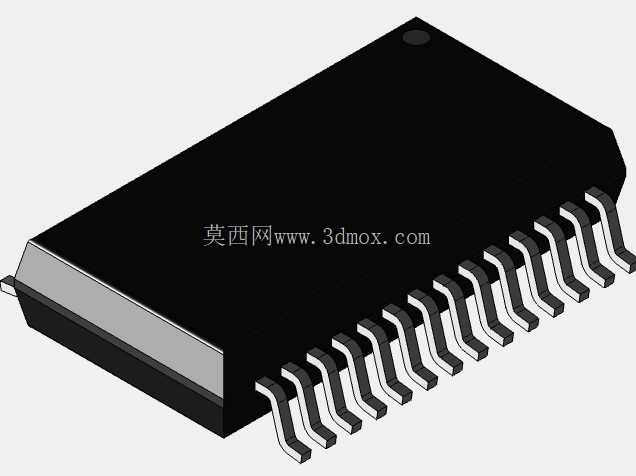

从结构设计逻辑来看，SSOP封装的本体采用黑色环氧塑封料主体，核心是包裹内部的硅片、键合引线，起到绝缘、防潮、机械防护的作用，本体顶部的定位标记点，是SMT贴片时的视觉识别基准，建模时需要准确还原标记点的位置、尺寸，确保贴片编程时的坐标拾取精度。两侧引出的鸥翼型引脚，采用合金材质冲压成型，引脚的弯折段分为三个部分：与塑封本体连接的内埋段、向外倾斜的过渡段、与PCB焊盘接触的贴装段，每一段的弯折半径、引脚间距都需要符合通用封装规范，引脚间距通常为0.65mm或者1.27mm区间，贴装段的宽度、长度需要匹配标准焊盘设计尺寸，避免出现焊盘与引脚错位导致的桥接、虚焊问题。

在实际的板级结构设计中，这类SSOP封装芯片的安装边界需要预留足够的安全距离，本体下方通常不布置过高的元器件，避免贴片时出现干涉；引脚外侧需要预留至少1mm的工艺操作空间，方便返修时的烙铁操作、热风枪加热操作。建模过程中，需要准确还原塑封本体的拔模斜度，实际生产中塑封模具为了顺利脱模，本体侧面会有微小的斜度，并非完全垂直的直壁结构，这一细节如果忽略，在做整机装配干涉检查时，容易出现与周边屏蔽罩、结构件的间隙计算偏差。引脚的表面处理层通常为镀锡或者镀镍金，建模时可以通过材质区分还原不同表面的质感，但核心的尺寸链需要严格对齐行业通用封装标准：本体的长度、宽度、厚度，引脚的伸出长度、引脚中心距、本体底部到引脚贴装面的 standoff 高度，这些尺寸直接决定了PCB封装库的制作精度，很多新手工程师在做PCB设计时，容易忽略standoff高度，导致焊盘厚度计算错误，回流焊时锡膏量不足引发虚焊。

从应用场景延伸来看，这类SSOP封装常用于逻辑芯片、接口芯片、电源管理芯片、小功率驱动芯片的封装，相比传统的DIP直插封装，占用PCB面积减少60%以上，厚度降低30%左右，更适合便携式电子产品的紧凑设计需求。在做三维结构建模时，不能只做外观的形似，需要把每个结构对应的工艺需求考虑进去：比如塑封本体的边角圆角，是塑封模腔的工艺圆角，避免应力集中导致的本体开裂；引脚与塑封本体结合处的溢料边，是实际生产中不可避免的工艺特征，建模时做微小的还原可以让模型更贴近真实生产状态，在做虚拟装配、产线仿真时更具参考价值。另外，引脚的共面度公差通常控制在0.1mm以内，建模时所有引脚的贴装面需要处于同一基准平面，这一细节对于SMT产线的吸嘴拾取仿真、焊膏印刷钢网设计都有实际参考意义，如果模型的引脚平面度偏差过大，基于模型做的钢网开孔设计就会出现锡膏印刷偏移，直接影响生产良率。

在结构干涉检查环节，准确的SSOP三维模型可以帮助结构工程师提前评估芯片与周边结构件的间隙，比如芯片上方的屏蔽罩高度、旁边接插件的安装位置，避免试产时出现元器件干涉、无法组装的问题。很多设计团队在前期选型时，仅依靠 datasheet 上的二维尺寸做判断，容易忽略三维空间上的斜向干涉，比如接插件的固定脚斜向伸入芯片上方空间，二维图纸上无法识别，等到打样回来才发现组装问题，会拉长项目迭代周期，精准的三维模型可以在设计阶段就规避这类问题。同时，在做热仿真分析时，准确还原塑封本体的材质、引脚的导热路径，可以更精准地计算芯片工作时的温升，引脚作为主要的散热路径，其与PCB焊盘的接触面积、铜箔连接面积都会影响散热效果，建模时准确还原引脚的接触面积，可以让热仿真结果更贴近实际工作状态，避免出现热设计冗余不足或者过度设计的问题。
