通风井折角防雨导流罩结构设计

该构件主要应用于建筑屋面通风井的出口位置，承担着通风路径防雨遮挡、气流导向的核心作用，在工业厂房、民用建筑的竖向通风系统末端十分常见。日常工况下，通风井持续向外排出室内或管道内的污浊空气、余热余湿，该罩体需要在不阻挡排风路径的前提下，避免降雨时雨水顺着通风口倒灌入井道内部，同时还要兼顾高空安装后的抗风性能，减少强风天气下排风受阻、罩体变形的问题。

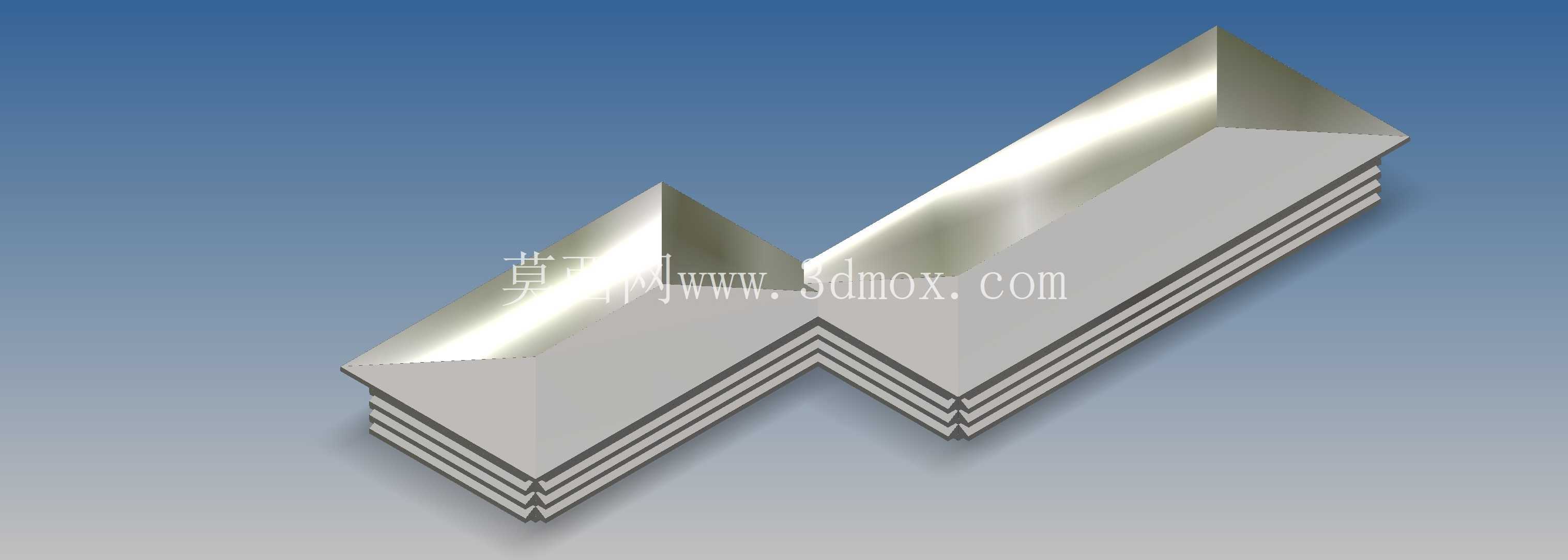

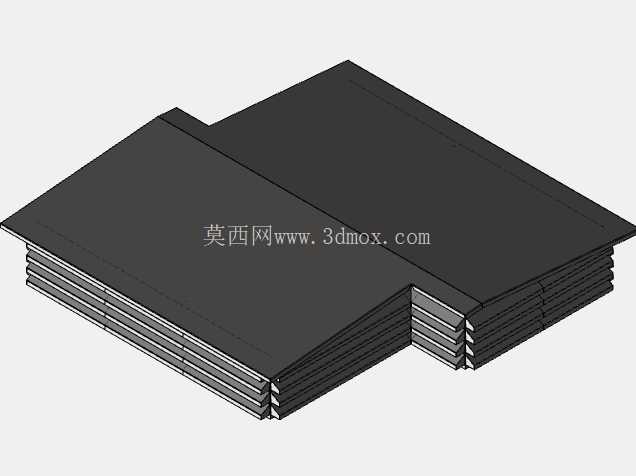

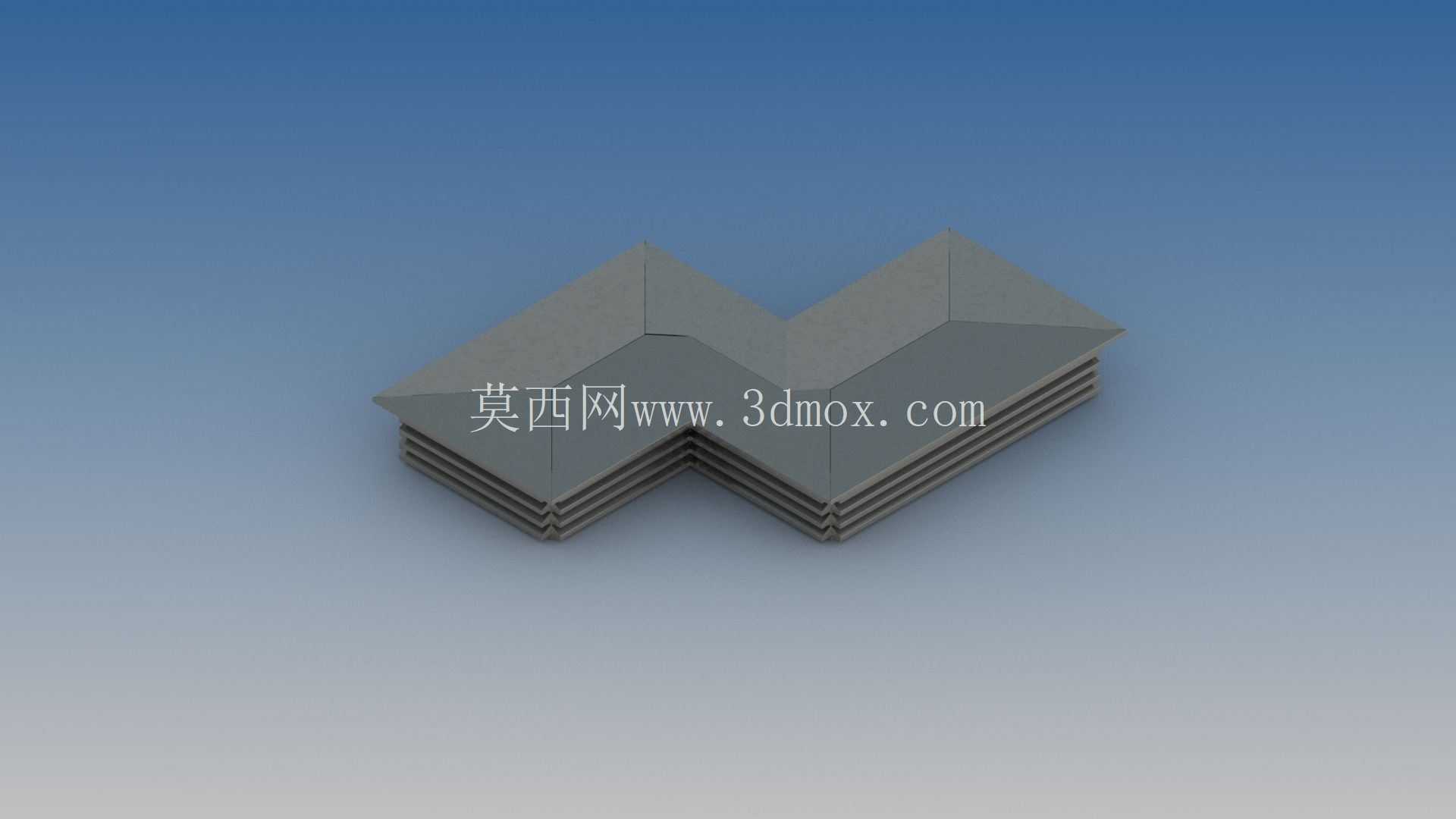

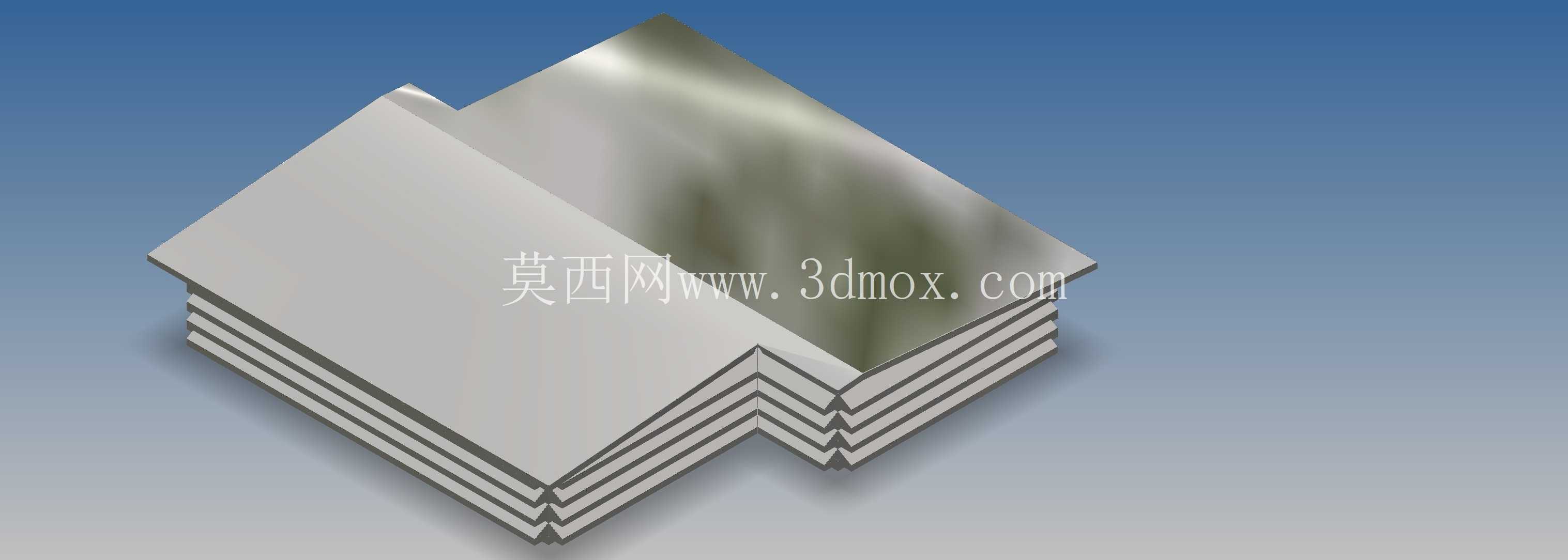

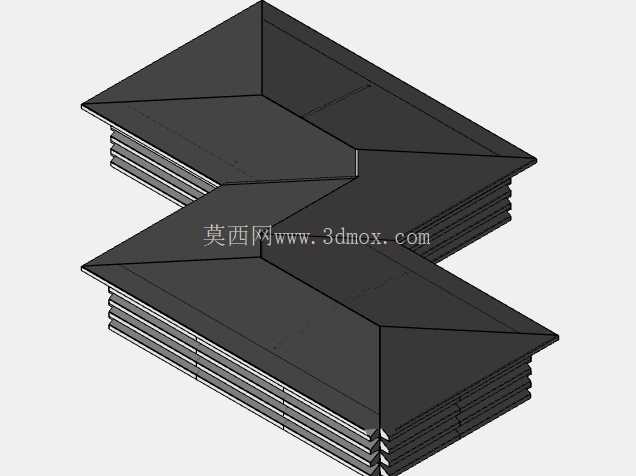

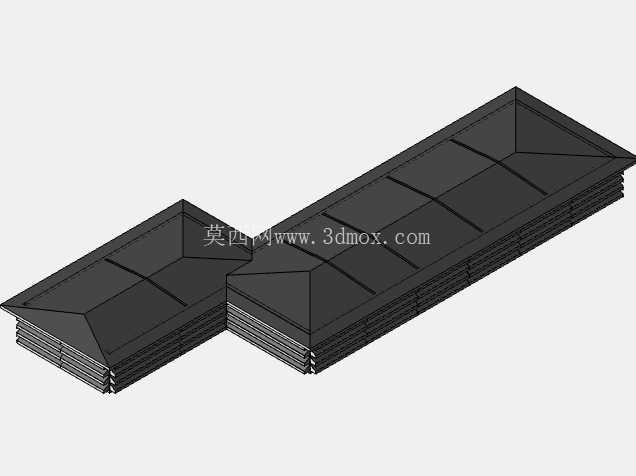

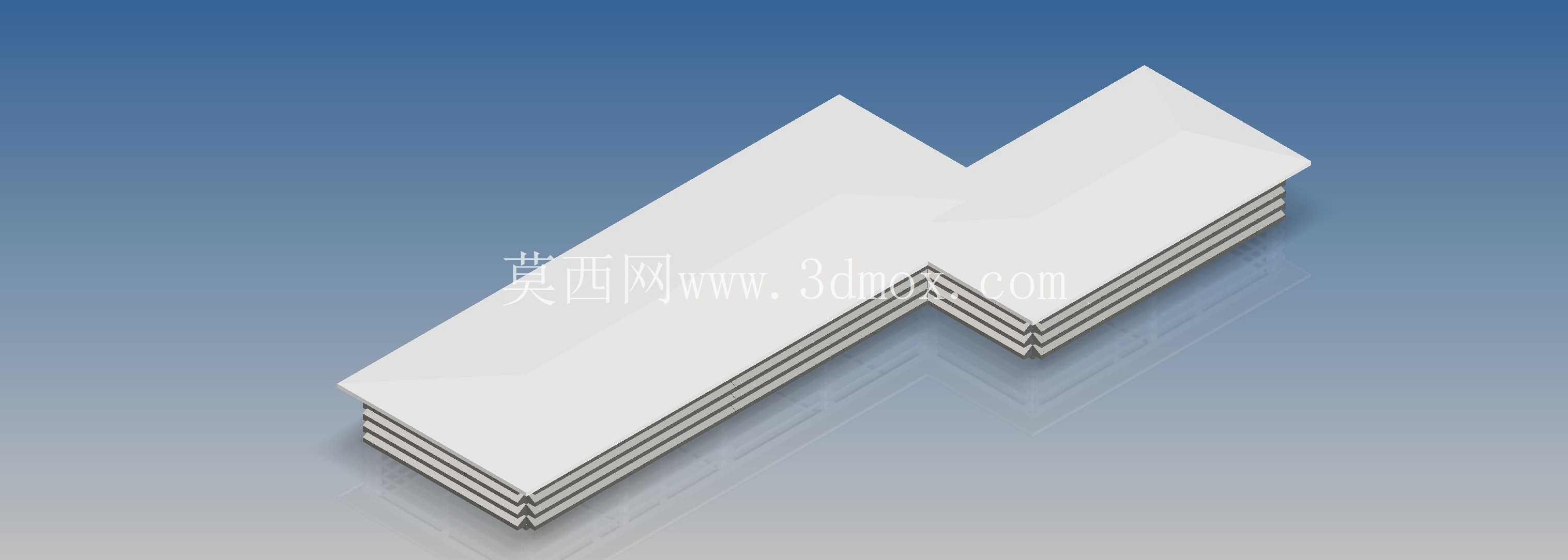

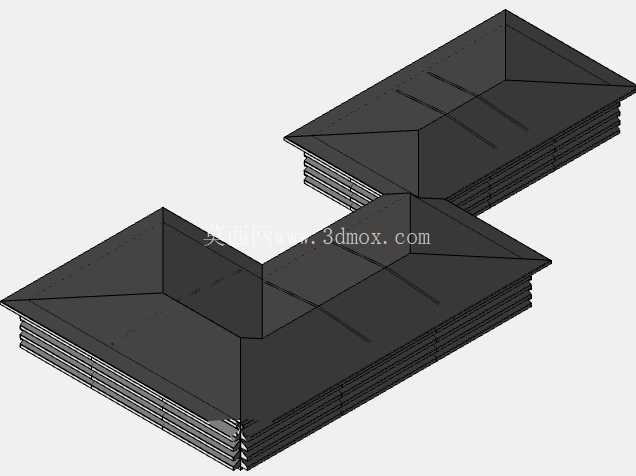

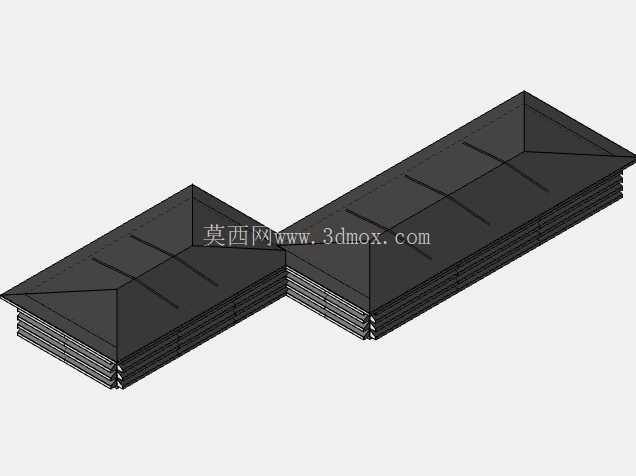

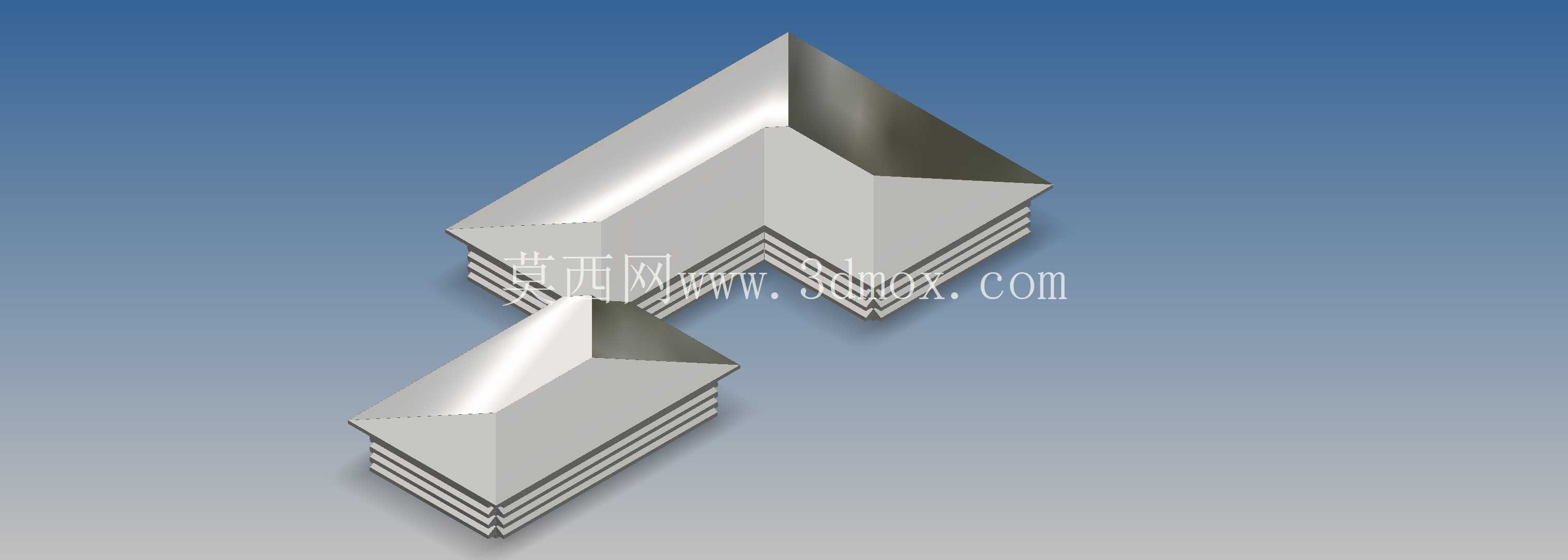

从结构设计来看，该构件采用多段折边的钣金拼接形式，整体呈双段斜向折角造型，罩体顶部为斜切面设计，相比传统的平直顶盖，斜向结构能够让落在罩面的雨水快速顺着斜面流向两侧边缘排出，不会在表面积聚形成渗漏点。罩体与通风井对接的底部设置了多层叠边结构，叠边之间预留了均匀的排风间隙，这些间隙沿着罩体的周向排布，既能够保证排风气流可以从多个方向顺畅流出，避免排风阻力过大影响通风效率，又能通过叠边的错位结构阻挡斜向飘落的雨水，哪怕是伴随大风的降雨天气，雨水也很难顺着间隙进入通风井内部。

设计过程中首先需要匹配通风井的出口截面尺寸，罩体的底部安装边界要比通风井的外轮廓每边宽出一定余量，这个余量一方面是为了给安装固定的连接件留出操作空间，另一方面可以让罩体边缘超出井道壁，避免雨水顺着罩壁流到井道外壁的密封位置，长期侵蚀密封结构造成渗漏。折角的角度设置需要结合当地的常年降雨角度、主导风向来调整，斜度太小会导致雨水排出速度慢，斜度过大则会抬升罩体的整体高度，增加高空安装的风阻，同时也会提升材料的用量。

在实际安装场景中，这类罩体通常采用薄钢板弯折成型后做防腐镀锌处理，也可以根据使用环境选择不锈钢板材加工，板材的厚度需要根据罩体的整体尺寸来选定，尺寸偏大的罩体需要在内部增加加强筋结构，避免长期受风力振动出现焊缝开裂、板材变形的问题。安装时罩体与通风井顶部的基座之间会加装密封胶条，固定螺栓采用防水垫片，从连接位置杜绝渗漏隐患。

从气流组织的角度来看，双段折角的造型能够对排出的气流起到导向作用，让排风顺着斜面向斜上方流出，避免排出的污浊空气在通风井出口位置形成涡流，重新被附近的新风进气口吸入，影响室内的通风质量。多层叠边的间隙设计也能起到一定的整流作用，让排风气流更加均匀地从周向散出，降低排风时产生的气动噪声，这一点对于临近办公区、居住区的建筑通风系统来说尤为重要。

设计建模时需要重点关注折边位置的折弯工艺性，所有弯折位置都要预留对应的折弯圆角，避免板材弯折时出现应力集中开裂的问题，叠边之间的间隙要保持均匀一致，加工时可以通过定位工装保证拼接精度，减少现场安装的调整工作量。罩体的外边缘做卷边处理，既可以提升边缘的结构强度，也能避免安装维护时锋利的板材边缘划伤作业人员。
