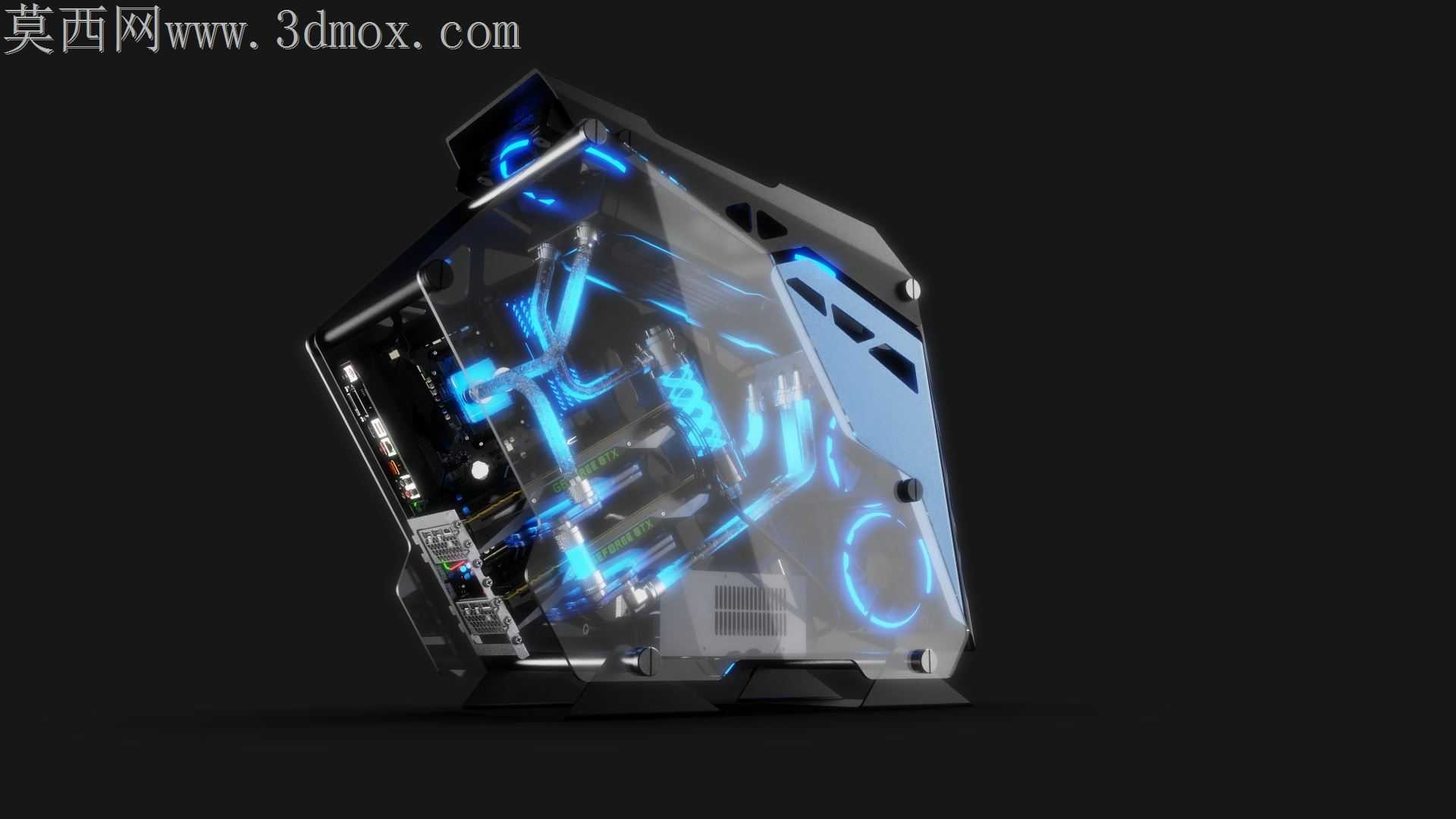

异形透明侧透水冷电竞电脑主机结构设计

异形开放式水冷机箱的落地加工，最先要啃下的硬骨头是异形切割亚克力面板的装配公差问题，常规规格式机箱的板材拼接靠标准折弯卡扣就能实现0.2mm以内的装配间隙，这种多边形斜切结构的侧透面板，每一块固定孔位的坐标都要跟着骨架的倾斜角度做偏移补偿，稍微偏0.1mm，锁紧螺丝后就会出现亚克力板内应力集中，用久了容易从孔位处开裂。骨架的铝合金切角处特意留了0.3mm的沉台，刚好能把定制的密封胶条嵌进去，既不会让胶条凸出来破坏外观的凌厉线条，又能在侧板贴合时形成软接触缓冲，避免硬质亚克力和金属硬接触产生的共振异响，毕竟高转速水泵和风扇运行时的微幅振动，会顺着刚性连接点持续传导，没有缓冲结构的话，整机满载运行时的低频嗡鸣会很明显。走水冷管的镂空槽位没有做常规的直角边缘，全部倒了R1.5的圆角，一方面是避免硬管弯折调整时被锐边刮伤管壁留下漏液隐患，另一方面是穿管时能给管路留出微小的调整余量，不用硬掰管路去对准孔位，要知道硬水冷管弯折后应力本来就集中，强行对位很容易在弯折处产生暗裂，用久了漏液烧坏硬件的风险会陡增。主板托盘的固定位做了三档可调的腰型孔，不是死板的固定孔距，能兼容不同版型的主板安装，托盘背面特意留了12mm的走线空间，刚好能容纳定制的镀银线和水冷管的接头部分，不会出现侧板盖上后压到线材或者接头的情况，很多开放式机箱只顾着外观酷炫，完全没留走线余量，最后装完线挤成一团，既影响散热又破坏内部观感。显卡的支撑支架没有用常见的平直金属条，顺着机箱的斜切角度做了同角度的弯折造型，和整体的棱角线条保持统一，支架和显卡接触的位置贴了薄薄的硅胶垫，既能避免金属支架刮花显卡外壳的烤漆，又能吸收显卡风扇高速转动时产生的微振，不会出现支架和显卡共振产生的高频杂音。前面板的灯条嵌入槽做了内斜5度的角度，不是直直对着外侧发光，光线打在透明侧板和水冷液上会形成漫反射效果，不会出现刺眼的直射光斑，蓝光顺着水冷管路漫开的层次感，比直射灯条的光效柔和太多，也不会在使用时晃眼睛。底部的支撑脚特意做了外扩的角度，比机箱主体的投影宽出20mm，这种异形结构的重心本来就比常规方正机箱偏高，支撑脚外扩后能把整机的支撑面拉大，就算不小心碰到桌角，也不容易出现侧翻的情况，毕竟机箱里装的都是高价值硬件，防倾倒的结构细节不能省。
