长条形带分格储物柜体结构三维设计

这款长条形分格储物柜体的三维结构设计，最初是针对车间工位旁狭长安装空间做的适配方案，很多生产线边的物料存放、工装夹具收纳场景，往往受限于设备排布留下的窄长空余区域，常规方正储物柜要么放不下，要么挤占操作通道，这类窄长型柜体刚好能嵌入设备与墙体之间、生产线侧边的预留空隙，把零散的边角空间利用起来。从实际使用场景来看，这类柜体既可以作为车间内小型工具、检测量具、易耗配件的定点存放单元，也能适配弱电间、设备夹层里的狭长安装位，用来收纳线路转接模块、小型备用元器件，避免零散物件随意堆放带来的现场管理混乱、取放效率低下的问题。

设计过程中首先考虑的是安装边界的适配性，整体采用窄长的长方体构型，长宽比控制在4:1左右，高度适配常规工位操作面的齐平高度，安装时不需要额外垫高或者裁切，底部预留的固定孔位可以直接通过膨胀螺栓与地面固定，也能通过侧装支架挂装在墙面或者设备侧立面，两种安装方式的孔位在建模时就做了统一排布，不需要现场二次打孔改孔。柜体的外壳采用1.2mm厚度的冷轧钢板折弯成型，所有折弯边都做了内卷边处理，既可以提升壳体整体的结构刚性，避免长条形壳体在运输、安装过程中出现侧弯变形，也能消除外露的锐边，防止操作人员取放物品时被划伤。

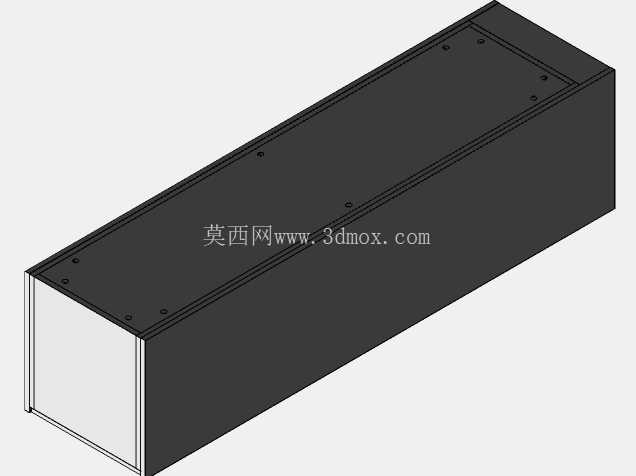

顶部盖板采用分体式螺丝固定结构，沿着柜体长度方向均匀排布固定螺丝，每间隔一段距离设置一个紧固点，保证盖板与侧边框架的贴合度，不会因为长跨度出现盖板中部拱起的问题，同时这种可拆卸盖板的设计，也方便后期对柜体内部的分格空间做调整，不需要整体拆解柜体就能完成内部隔板的位置变更。柜体正面预留了整面的安装位，可以根据使用需求加装平开门、推拉门或者透明亚克力视窗，建模时已经在正面框架上预留了门体铰链的安装孔位、磁吸门吸的固定位置，不需要后期重新做结构加工。

内部的分格设计是这款柜体的核心功能点，沿着柜体长度方向均匀分隔出多个独立的储物格，每个分格的空间尺寸刚好适配常规尺寸的工具盒、零件收纳盒，避免大跨度空间里物品堆叠杂乱的问题，每个分格的承重按照15kg的均布载荷做结构加强，分格隔板与侧边框架采用折边卡接加螺丝紧固的双重固定方式，即使存放较重的金属工装、量具，也不会出现隔板弯折下坠的情况。在细节处理上，柜体所有的拼接缝隙都控制在0.5mm以内，折弯处的圆角半径统一为R2，既符合钣金加工的工艺要求，减少加工过程中的应力集中，也能让柜体整体外观更规整，拼接处没有明显的错位缝隙。

从建模的结构逻辑来看，整个柜体的零件全部采用可拆解的独立建模方式，每个钣金件都预留了合理的折弯余量、焊接收缩余量，生产时可以直接导出对应的钣金展开图用于激光下料，不需要二次调整尺寸。安装流程上也做了适配优化，所有零件的固定螺丝都采用统一规格，现场组装时不需要频繁更换工具，从散件组装成完整柜体的时间可以控制在20分钟以内，降低现场安装的人工成本。另外考虑到部分使用场景的防尘需求，柜体的盖板与框架拼接处预留了密封胶条的安装槽，可以加装发泡橡胶密封胶条，提升柜体的防尘能力，适配多尘的车间生产环境，避免内部存放的精密量具、电子元器件积尘影响使用精度。
