带波纹金属侧板的斜顶小屋结构设计

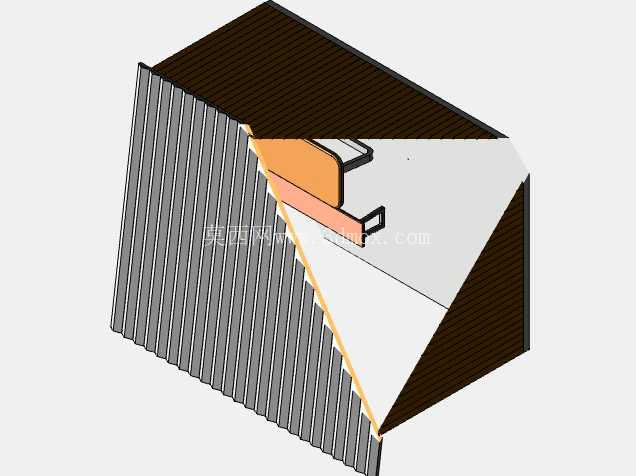

　　屋面部分采用深色压型板材作为覆盖层，板材之间通过搭接扣合的方式连接，接缝处可以通过配套的密封胶条实现基础的防水密封，板材本身的波纹结构在不增加板材厚度的前提下提升了板面的抗弯刚度，能够承受常规的积雪荷载与风荷载，避免屋面在户外使用过程中出现凹陷变形。侧墙部分采用竖向排布的波纹金属板材，竖向排布的方式一方面可以让落在墙面上的雨水顺着波纹凹槽快速流下，减少墙面长期积水导致的锈蚀风险，另一方面竖向波纹的线条也能让整体结构的视觉观感更挺拔，弱化小型建筑本身的局促感。在小屋的斜向端面，设置了带外伸托架的开窗结构，外伸的托架可以作为小型置物台使用，满足值守场景下临时放置物品、搭设小型遮阳板的需求，窗体部分采用内嵌式安装，窗体边框与墙面波纹板之间通过折边连接件固定，能够避免窗体与墙面接缝处出现渗水问题。从设计思路上看，该结构所有部件均采用标准化的预制板材加工，没有复杂的异形曲面构件，所有的弯折加工都可以通过常规的钣金折弯设备完成，不需要开制专用模具，非常适合小批量快速生产。本次呈现的斜顶小屋结构，在户外临时值守点、景区临时服务岗、厂区外围小型设备遮蔽棚这类场景中有着较高的适配性，这类场景普遍要求搭建快速、结构自重轻、围护部件具备基础的耐候能力，同时不需要复杂的土建基础就能完成布设。从结构组成来看，该小屋采用单坡斜顶的屋面形式，这种屋面形式的排水坡度设置灵活，在降雨量中等的区域不需要做复杂的屋面排水构造，雨水可以顺着单坡方向直接排至地面，减少了屋面檐沟、落水管这类附加部件的配置，进一步压缩了整体结构的复杂程度。

　　部件之间的连接全部采用螺栓装配的方式，没有现场焊接的工序，现场安装时只需要按照装配顺序依次固定底部框架、墙面波纹板、屋面斜梁、屋面板材以及窗体部件，两名安装人员配合普通的手动工具就可以在短时间内完成整体搭建，后期如果需要移位或者拆解，也可以快速拆除所有螺栓完成部件转运，不会产生过多的建筑垃圾。在安装边界方面，该小屋的底部框架采用矩形型钢焊接而成，框架底部预留了与地面基础连接的螺栓孔位，安装时只需要在平整的硬化地面上打膨胀螺栓固定底部框架即可，不需要做深挖的混凝土地基，对于地面平整度的容忍度较高，即使是轻微不平整的地面，也可以通过底部框架上的调节垫片完成水平校准。

　　结构的整体尺寸控制在小型临时建筑的常规范围内，内部净空可以满足单人值守或者小型设备放置的空间需求，不会因为尺寸过大导致运输困难，所有拆分后的部件都可以通过普通货运车辆完成转运，单件部件的重量控制在单人可搬运的范围内，不需要大型吊装设备配合进场。在结构强度校核层面，墙面波纹板的厚度选型兼顾了自重与抗风要求，在常规的内陆非大风区域，不需要额外增设墙面加强筋就可以满足抗风载要求，屋面斜梁的截面尺寸按照常规的屋面荷载取值设计，能够承受成年人临时上屋面检修的重量，不会出现结构失稳的问题。

　　窗体部分的外伸托架采用折边钣金件制作，托架与墙面框架之间通过螺栓多点固定，能够承受一定的竖向荷载，满足日常置物的使用需求，托架边缘做了折边翻边处理，避免安装和使用过程中出现锐边划伤的问题。整体结构没有多余的装饰性部件，所有的构造设计都围绕实用、易加工、易安装的核心目标展开，没有为了外观效果增加不必要的加工工序，非常适合作为户外临时功能性建筑的结构方案使用，结构设计人员可以在这个基础方案上，根据具体的使用场景调整板材厚度、窗体尺寸以及屋面坡度，适配不同区域的气候条件与使用需求。
