可调节移动水疗护理用诊疗床结构

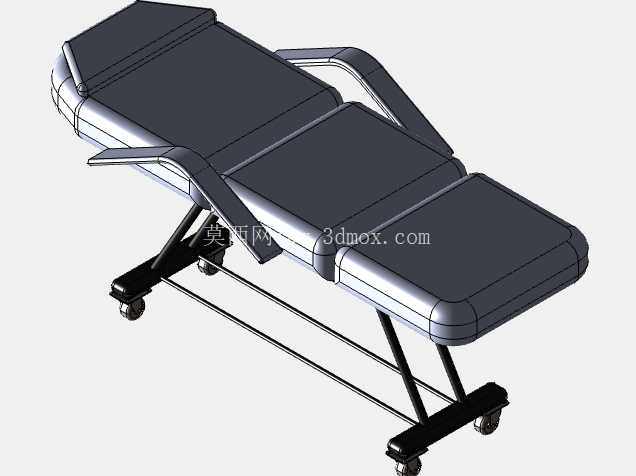

　　这款可移动分段式护理床的三维结构，主要面向水疗中心、康复理疗室、美容护理门店这类需要为使用者提供躺卧支撑的场景设计，整体结构围绕使用过程中的姿态调整、移动便利性、躺卧舒适度三个核心需求展开。从结构布局来看，床体采用三段式铰接床板设计，头段、躯干段、腿段均可通过下方的剪叉式支撑结构调整倾斜角度，能够满足不同护理项目对使用者体位的要求，比如面部护理时可将头段抬升合适角度，腿部护理时可调整腿段高度，无需额外搭配垫枕就能实现多体位支撑，减少护理操作过程中反复调整使用者姿势的工作量。

　　床体两侧设置了一体化弧形扶手，扶手高度与床面边缘齐平，既可以在使用者上下床时提供支撑借力，也能在躺卧过程中起到侧向防护作用，避免翻身时意外滑落，扶手表面做了圆弧过渡处理，没有尖锐棱角，符合公共服务类设备的安全设计要求。底部支撑结构采用剪叉式升降支架搭配带刹车万向脚轮，四个脚轮分别布置在床体底座的四个角位，日常移动时可以轻松推动床体变换位置，到位后踩下脚轮刹车即可完成位置固定，不会在使用过程中出现滑移；剪叉支架的铰接点均做了销轴加固，能够保证角度调整过程中的结构稳定性，不会出现晃动、虚位的情况，承重状态下各段床板的支撑刚度足够，不会出现明显形变。

　　从尺寸边界来看，床体整体展开后的长宽高尺寸为1.85m、0.82m、0.82m，这个尺寸既能够满足绝大多数成年人的躺卧空间需求，0.82m的宽度也不会占用过多室内空间，适配常规护理房间的通道宽度，移动过程中可以顺利通过标准宽度的门洞，不需要额外拆卸部件。床面的各段衔接处做了窄缝铰接设计，角度调整时床板之间不会出现过大缝隙，避免卡压使用者衣物或者肢体，床板边缘全部做了圆角包边处理，和扶手的圆弧造型保持统一，整体外观简洁流畅，没有突出的外露连接件，日常清洁时可以直接擦拭表面，不容易积攒卫生死角。

　　在设计思路上，这款床体没有采用复杂的电动调节结构，整体以纯机械铰接支撑为主，结构可靠性更高，后期维护成本更低，适合使用频率较高的商用场景，不需要担心电控部件故障导致设备停用；床体的底座框架采用矩形钢管焊接成型，整体重心偏低，即使将床板调整到最大倾斜角度，整体重心依然落在四个脚轮的支撑范围内，不会出现侧翻风险。实际使用过程中，这款床体除了常规的水疗护理场景，也可以适配社区康复站的基础理疗、门诊科室的简易检查等场景，多段可调的结构能够覆盖大部分躺卧体位需求，带轮移动的设计也方便在多场景之间调度使用，不需要多人搬运。从建模细节来看，各部件的装配关系都做了还原，铰接位置的转动间隙、脚轮的安装结构、剪叉支架的连杆比例都符合实际加工装配的要求，结构设计人员可以直接参考这个模型的布局，根据实际承重需求调整管材壁厚、铰接轴直径等参数，也可以在这个基础上增加电动推杆调节、加热床面等拓展功能，不需要重新搭建整体框架。
