工业平台用防滑格栅板结构设计

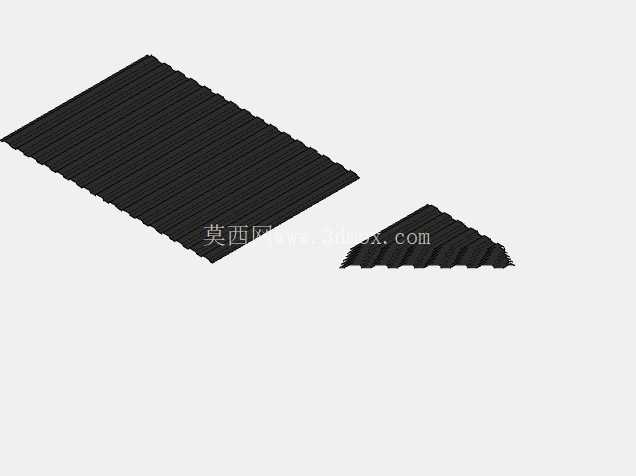

　　在工业厂区的操作平台、市政工程的排水沟覆盖、物流仓储的栈桥走道这类场景里，格栅类构件是兼顾承载、透水、防滑性能的核心铺装部件，本次设计的钢格栅结构，完全围绕重载工况下的长期使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际功能落地。从设计思路来看，首先要解决的是常规平板铺装在积水、积油工况下的打滑问题，因此板面采用连续的平行凸起肋条结构，肋条的走向统一沿人员行走或设备移动的垂直方向布置，肋条的高度控制在3mm，既不会因为凸起过高绊倒通行人员，也能在鞋底或设备滚轮与板面接触时形成足够的咬合摩擦力，即便表面附着工业油污、雨水或者生产碎屑，肋条之间的间隙也能快速将介质排走，避免接触面形成光滑液膜。

　　肋条之间的槽宽经过反复校核，设置为8mm，这个尺寸既能保证直径5mm以下的固体碎屑、积水快速下落，不会在板面堆积，也能避免女士高跟鞋跟、小直径工具轮卡入间隙造成安全隐患。整个格栅板的主体采用等厚钢板一体冲压成型的结构逻辑，没有额外的焊接拼接节点，从根源上避免了长期重载下焊缝开裂、锈蚀脱开的问题，板体的边缘做了10mm宽度的平直折边，折边厚度与主板一致，安装时折边可以直接搭在支撑框架的角钢上，不需要额外做复杂的连接挂件，只需要在折边处预留的安装孔位打入自攻螺丝或者焊接固定即可，安装边界的容错空间控制在±5mm，即便现场支撑框架的焊接存在小范围尺寸偏差，也能顺利完成铺装，不需要现场二次切割调整。从承载性能来看，单块格栅板的支撑跨距设定为600mm，在这个跨距下，板面可以承受不小于5kN/㎡的均布载荷，完全满足常规工业操作平台人员走动、小型手推车通行的载荷要求，当跨距缩小到400mm时，甚至可以承受轻型叉车的临时碾压，适配不同场景的载荷需求。在外形尺寸的模块化设计上，单块板的标准宽度设置为300mm，长度可以根据实际铺装区域进行等比例扩展，相邻两块板拼接时，侧边的折边可以完全贴合，不会出现高低差或者过大的拼接缝隙，铺装完成后整个平面的平整度误差控制在2mm/㎡以内，不会出现硌脚、滚轮颠簸的问题。

　　针对不同的使用场景，该格栅结构还预留了功能扩展的设计空间，如果是用于化工厂区这类腐蚀环境，可以在模型基础上调整板材材质为不锈钢或者增加热浸镀锌的工艺余量，板体的壁厚可以根据腐蚀裕量增加0.5-1mm，不需要改动整体的肋条和折边结构；如果是用于市政道路的雨水篦子，可以在肋条端部增加防盗锁扣的安装位，直接适配现有的井盖防盗结构，不需要重新开模。很多设计人员在做这类铺装构件时，容易忽略板面的排水角度问题，本次设计中每根肋条的侧面都做了1.5°的拔模斜度，一方面是冲压成型时方便脱模，另一方面落向槽内的杂物不会卡在槽内，在水流冲击或者人工清扫时可以顺利滑落，减少后期的维护清理工作量。另外，板体的所有棱角位置都做了R1的圆角处理，避免安装和使用过程中尖锐边角划伤施工人员或者过往人员，这个细节虽然不影响核心承载性能，但在实际工程应用中能大幅降低安全事故的概率。在安装节点的设计上，折边上的安装孔采用长圆孔设计，孔的长度方向沿板的长度方向延伸，这样在温度变化导致板体热胀冷缩时，有足够的伸缩余量，不会因为热应力导致板体拱起或者拉裂固定点，尤其是在室外露天使用的场景，冬夏温差可能超过60℃，这个伸缩余量的设计是保证长期使用不出现结构损坏的关键。

　　对比市面上常见的焊接格栅，一体结构的格栅板没有交错的焊接节点，不会出现因为焊接应力导致的板体翘曲问题，铺装后的平整度更好，而且整体的结构强度更高，在同等载荷要求下可以使用更薄的板材，降低整体的材料成本。在三维建模过程中，所有的肋条特征都采用参数化阵列的方式构建，修改肋条间距、肋高、板厚等参数时可以快速生成不同规格的衍生型号，不需要重新绘制草图，能大幅提升系列化产品的设计效率，模型的几何公差完全匹配冲压工艺的精度要求，所有的折弯内角都预留了冲压回弹的补偿角度，确保生产出来的实物和设计模型的尺寸偏差控制在工艺允许范围内。
