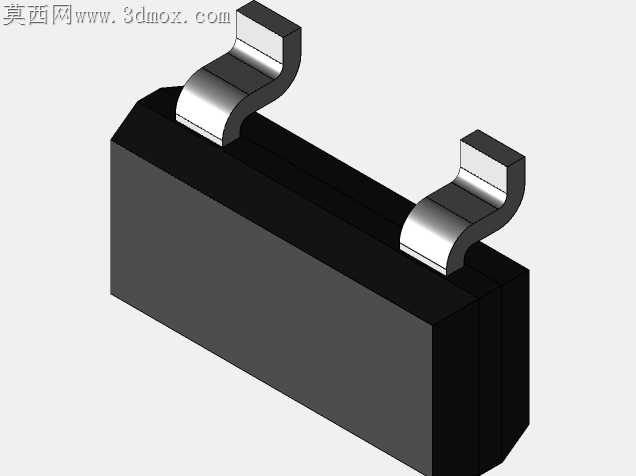

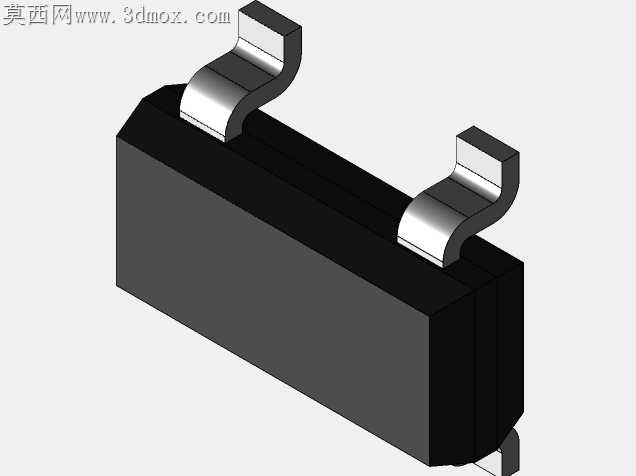

SOT23系列贴片晶体管封装三维结构

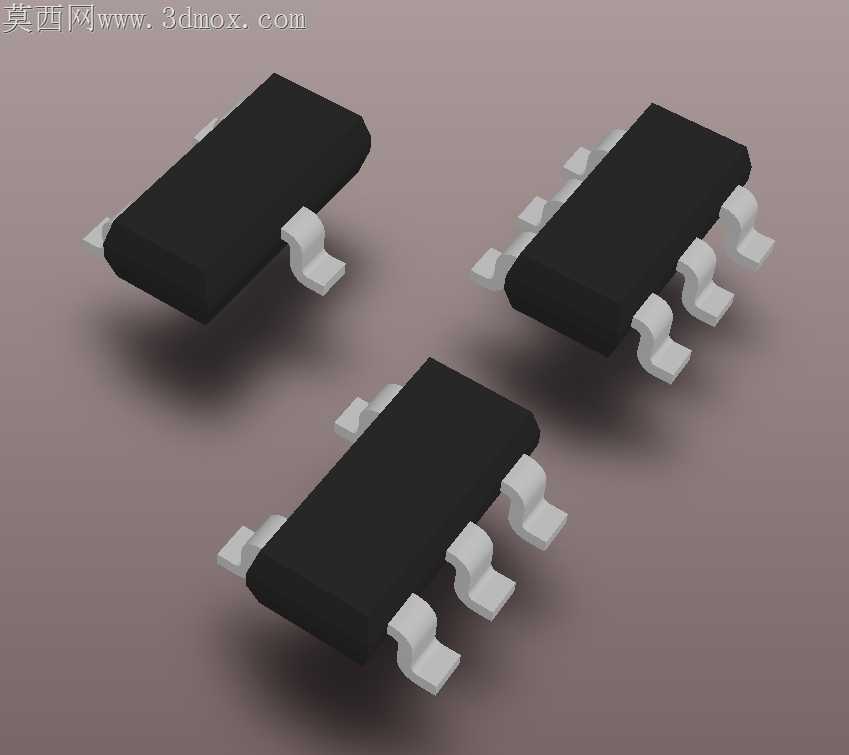

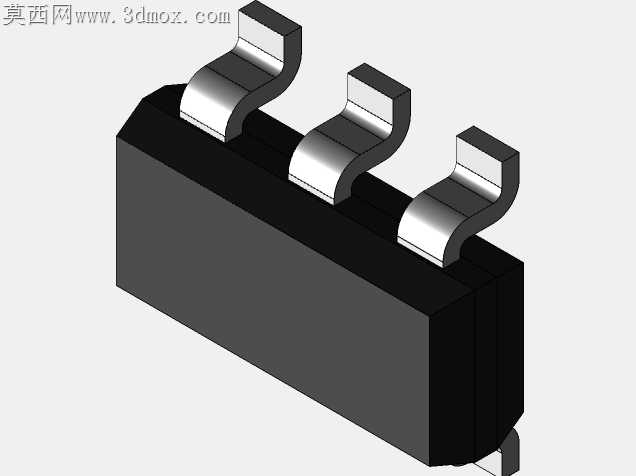

贴片半导体器件的引脚共面度偏差，是SMT回流焊环节最容易触发虚焊、立碑缺陷的核心诱因，这类封装结构的三维建模精度，直接决定了后续PCB封装库匹配、钢网开孔设计的容错空间。塑封本体的拔模斜度控制在1.2°，既兼顾了注塑脱模时的料流填充顺畅度，也避免斜度过大导致器件贴装时本体偏移，边角处做了0.08mm的圆角过渡，不会在注塑成型时出现应力集中导致的本体开裂，也能减少编带包装过程中边角刮蹭载带造成的碎屑污染。引脚的弯折弧度没有采用生硬的直角折弯，而是预留了0.15mm的缓冲圆弧，贴装受热时引脚的热胀冷缩应力可以顺着圆弧释放，不会拉扯焊盘造成焊点脱落，不同引脚数的封装（3脚、5脚、6脚）引脚间距严格控制在0.95mm的标称值，公差带收窄到±0.02mm，和行业通用的PCB封装焊盘尺寸完全适配，不会出现引脚偏出焊盘的问题。引脚与塑封本体的结合处做了嵌入式的卡位结构，引脚插入塑封本体的深度达到0.3mm，不会在波峰焊高温下出现引脚松脱移位，引脚末端的焊盘接触面做了微凹的粗糙化处理，建模时特意还原了真实器件引脚的镀锡层附着纹理，焊锡熔化时可以顺着纹理铺展，减少虚焊概率。不同引脚数的SOT23封装本体长度保持统一，仅在宽度方向根据引脚数量做梯度调整，这样编带包装时可以共用同规格的载带槽位，降低包装物料的采购成本，贴片机的吸嘴定位坐标也不需要大幅调整，提升SMT产线的换料效率。塑封本体的表面粗糙度设置为Ra1.6，还原真实环氧塑封料的哑光质感，不会出现过强的镜面反光，贴片机的视觉定位系统识别器件时不会因为反光造成坐标识别偏差。引脚的厚度统一设置为0.2mm，和市面上主流SOT23器件的引脚厚度一致，钢网开孔时不需要针对不同引脚数的器件单独调整钢网厚度，统一采用0.12mm厚度的钢网就能保证焊膏印刷量均匀，不会出现焊膏过多导致的桥连缺陷。
