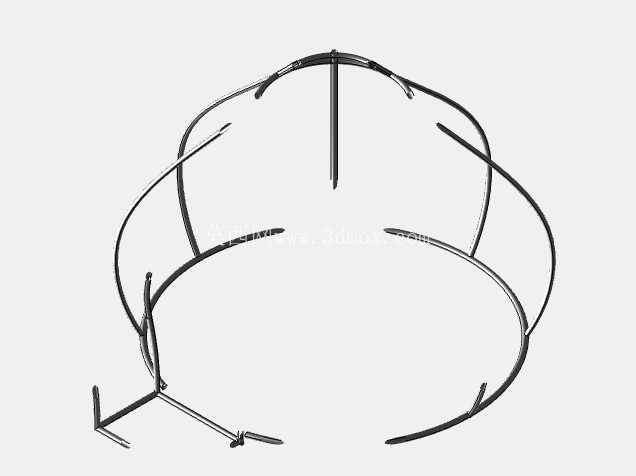

3英寸弯制MS管道轮廓支撑结构

在小型流体输送、设备管线布设以及轻型支撑框架搭建的场景中，这类采用3英寸直径管材弯制而成的轮廓构件，是兼顾结构强度与布设灵活性的常用结构件。日常工程应用里，这类弯管轮廓常作为小型设备的外部防护框架、管线走向的定型支撑，或是特定工位的物料承托骨架，相比直管材拼接的结构，一体弯制的轮廓没有额外的焊接拼接节点，能减少应力集中点，在承受侧向冲击或是长期振动载荷时，结构的抗疲劳表现更稳定。

从设计逻辑来看，整个构件完全依托MS管道的冷弯特性成型，没有额外的切削加工工序，所有轮廓曲线都严格匹配3英寸管径的最小弯曲半径要求，避免弯制过程中出现管材内壁起皱、外壁拉裂的缺陷。构件的空间轮廓由多段不同曲率的弧段平滑衔接组成，底部预留的平直段是安装基准面，可直接通过管卡或是焊接方式固定在设备基座、安装平台上，不需要额外设计转接连接件，能压缩整体安装的工序步骤。顶部的交叉弯管段形成了稳定的三角受力结构，当外部载荷作用在轮廓任意位置时，应力会顺着管材的弧形走向均匀传递到整个支撑结构，不会出现局部载荷过载导致的变形问题。

实际选型使用时，需要重点关注该构件的安装边界尺寸：整体轮廓的外接圆直径严格控制在3英寸管径对应的弯制成型范围内，垂直方向的伸出段长度适配常规小型设备的防护高度要求，不会和设备内部的运动部件、管线接头产生干涉。弯管的衔接位置都做了平滑过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少后续布设管线时对管线外保护层的磨损。在管线定型的应用场景中，这个弯制轮廓本身就可以作为管线的走向依托，同规格的流体管道可以直接沿着轮廓弧度布设，用管箍固定后就能形成规整的管线排布，不需要额外制作管线导向支架，能有效节省狭小安装空间内的结构占用。

从结构受力的角度分析，这种连续弯制的管状结构，自身的截面惯性矩相比同截面积的实心型材更大，在相同重量下的抗弯折能力更强，适合对构件重量有严格限制的移动设备、轻型工作台的防护场景。设计过程中没有额外添加多余的加强筋或是连接附件，整个构件就是单根管材连续弯制而成，生产时只需要根据弯管轨迹编程，在数控弯管机上一次装夹就能完成所有弯制工序，生产效率高，批量生产时的尺寸一致性好，不需要后续的校形工序就能直接投入装配。

在现场安装适配时，底部的几个平直伸出端可以根据实际安装面的固定孔位做小范围的长度调整，不会影响整体轮廓的受力结构，因为所有的受力传递路径都集中在弧形轮廓段，端部的安装段只起到固定连接的作用，小范围的裁切调整不会破坏整体的应力分布。如果是作为防护框架使用，还可以在轮廓外部包覆防护网、绝缘胶皮等附件，管材本身的圆形截面和包覆材料的贴合度好，固定后不容易出现松脱移位的问题。相比采用板材折弯焊接的同尺寸防护框架，这种弯管结构的重量能降低40%左右，同时抗冲击能力不会出现明显下降，在需要频繁拆装、移动的设备场景中，这种轻量化的优势会更加明显。

需要注意的是，这类弯制构件在安装时要保证底部安装基准面的平面度，如果安装面存在高低差，强行固定会导致弯管轮廓出现微变形，长期使用后可能在弯弧的应力集中位置出现开裂，因此装配前需要对安装面做找平处理，固定时采用对角拧紧的方式逐步锁紧固定件，避免单侧受力导致构件变形。在有腐蚀介质的应用场景中，还可以在构件表面做喷塑、镀锌处理，管材的光滑表面做表面处理时的附着均匀性更好，防腐层的使用寿命比焊接拼接结构更长，因为焊接位置的表面不平整，容易出现防腐层覆盖不全的问题，而一体弯制的结构没有焊缝，不存在这类防腐薄弱点。
