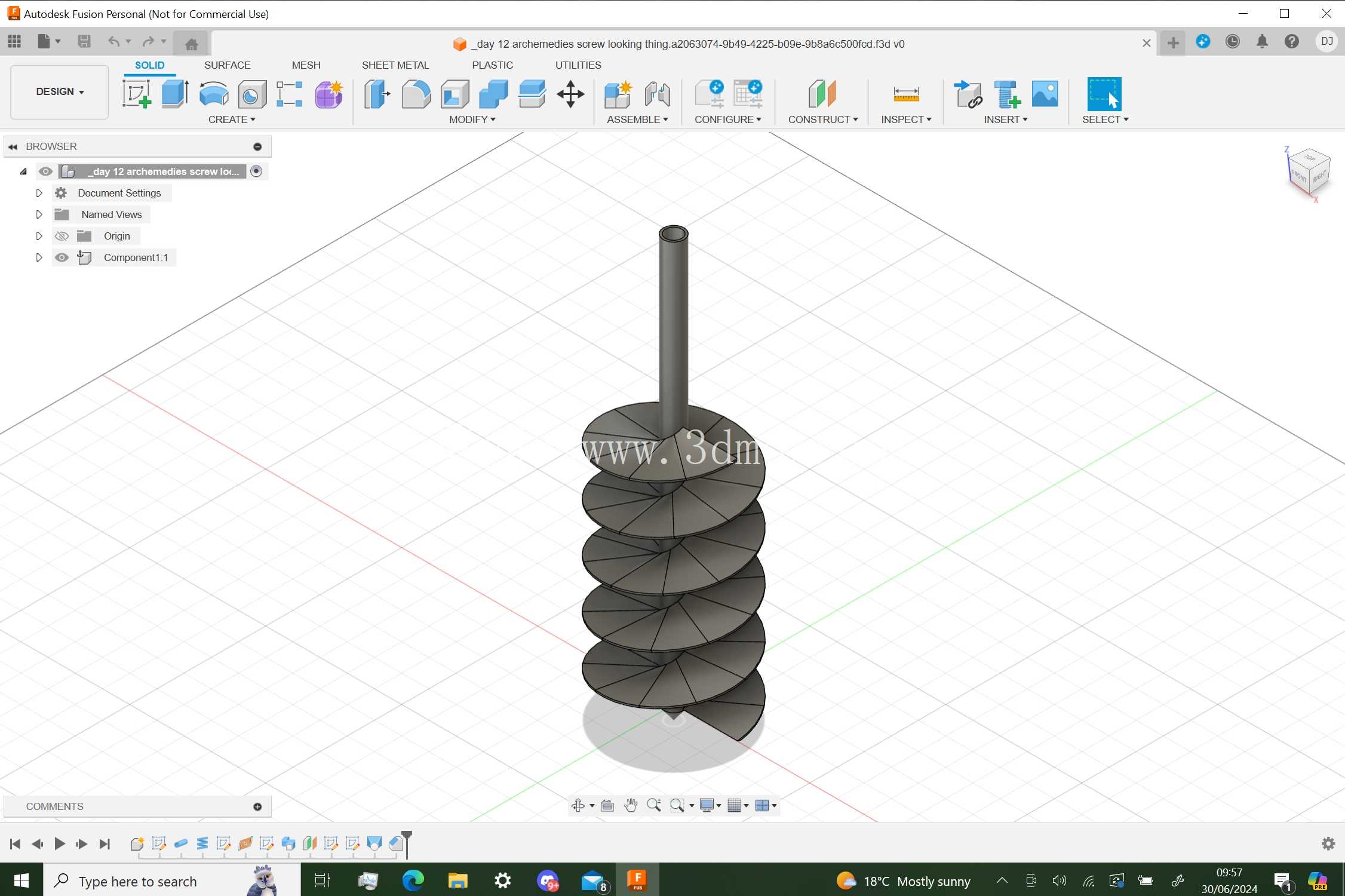

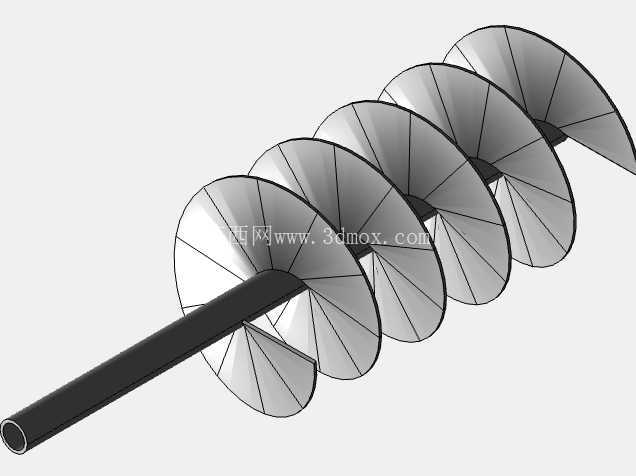

阿基米德螺旋输送结构三维数模

阿基米德螺旋结构最早可追溯至古代提水装置，经过数百年的工程迭代，如今已经成为散料输送、流体增压、固液混合物料传输场景中极为常见的机械构件，在粮食加工、污水处理、建材生产、化工粉体输送等领域都有广泛应用。这类螺旋构件的核心工作逻辑，是通过绕中心轴连续排布的螺旋叶片旋转，将卡在叶片与料槽间隙内的物料沿着轴向持续推送，相比带式输送、斗式提升等输送形式，螺旋输送的结构密闭性更好，输送过程中物料不易撒漏，可在倾斜甚至垂直布置的工况下完成物料传输，整体占用的安装空间更小，传动链更短，后期维护的拆检难度也更低。

从结构设计逻辑来看，这套螺旋构件采用中心实心轴搭配等螺距连续螺旋叶片的布局，中心轴上端预留的光轴段是动力输入的安装位，可通过联轴器与减速电机的输出轴直连，也可通过链轮、带轮结构匹配不同转速的动力输入需求，安装时需要保证中心轴的同轴度公差控制在合理范围内，避免旋转过程中叶片与外壁料槽发生刮蹭，长时间运行出现叶片磨损、轴系偏载断裂的问题。螺旋叶片的型线严格遵循阿基米德螺线方程绘制，每一圈叶片的导程保持一致，这种等导程设计的优势在于物料输送过程中单位时间内的物料通过量稳定，不会出现局部物料堆积、挤压结块的问题，针对流动性较好的粉体、颗粒状物料，输送效率的波动可以控制在极小范围内。叶片与中心轴的连接位置采用满焊固定的结构形式，焊接后需要做去应力处理，避免长时间承受物料摩擦、轴向推力的情况下焊缝开裂，叶片外缘需要做倒角处理，减少与料槽内壁的剐蹭阻力，同时降低物料卡入叶片与料槽间隙的概率。

从安装边界来看，这套螺旋构件的整体径向尺寸由螺旋叶片的外径决定，配套的输送料槽内径需要比叶片外径大2-5mm，间隙过小容易因为加工误差、轴系挠度变形出现卡滞，间隙过大则会导致物料在间隙处残留，输送效率下降，甚至出现物料回流的问题。中心轴的长度需要根据实际输送行程匹配，上端的轴承安装位需要配置推力轴承，承受螺旋推送物料时产生的轴向反力，下端可根据使用场景选择配置端部轴承或者做悬空设计，如果是用于污水提升、粘稠物料输送的场景，下端还需要配置密封结构，避免物料顺着轴缝隙渗入轴承位造成润滑失效。

在实际选型适配过程中，这类等螺距阿基米德螺旋更适合输送流动性较好、磨琢性较低的物料，如果是输送磨琢性强的矿粉、砂石类物料，需要在叶片外缘堆焊耐磨层，提升构件的使用寿命；如果是输送含水率较高的粘稠物料，可适当加大螺距，降低叶片对物料的挤压作用，避免物料粘附在叶片表面影响输送效率。建模过程中，螺旋叶片的曲面生成需要严格匹配螺距、叶片厚度、轴径参数，避免出现曲面扭曲、壁厚不均的问题，生成实体后需要做干涉检查，确认叶片旋转过程中不会与配套的料槽、端盖结构发生碰撞，同时要校核中心轴的挠度，当轴的长径比过大时，需要在中间位置加装吊挂轴承，避免轴旋转时出现大幅晃动。这类螺旋结构除了用于散料输送之外，还可用于小型物料的定量给料，通过控制轴的转速精准调节单位时间的物料输送量，在小型配料设备、实验级喂料装置中也有很高的应用价值，设计时可根据实际输送物料的堆积密度、摩擦系数调整叶片的升角，平衡输送效率与运行阻力之间的关系，避免动力配置冗余或者输送能力不足的问题。
