多层垂直往复式物料输送提升设备结构

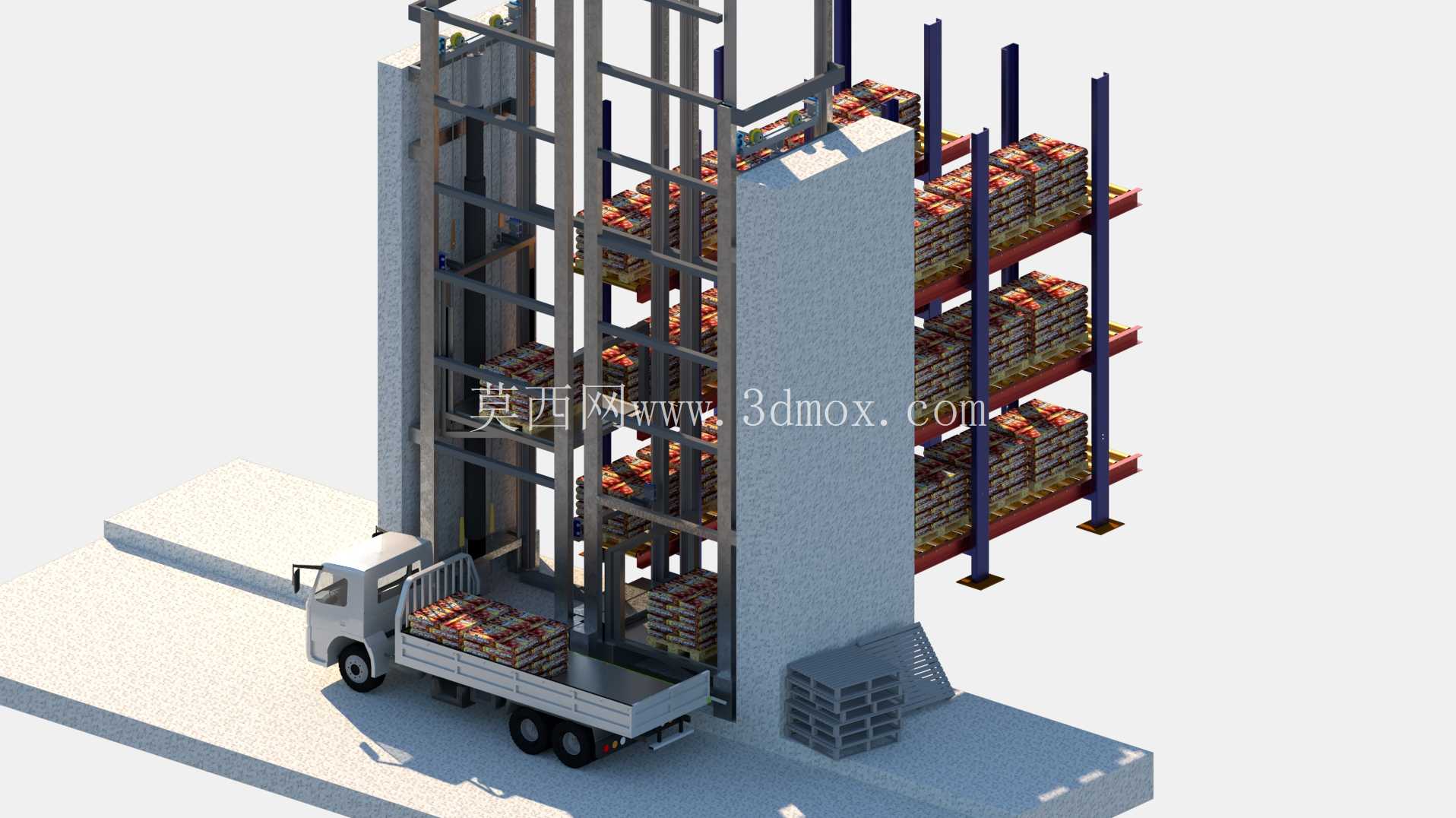

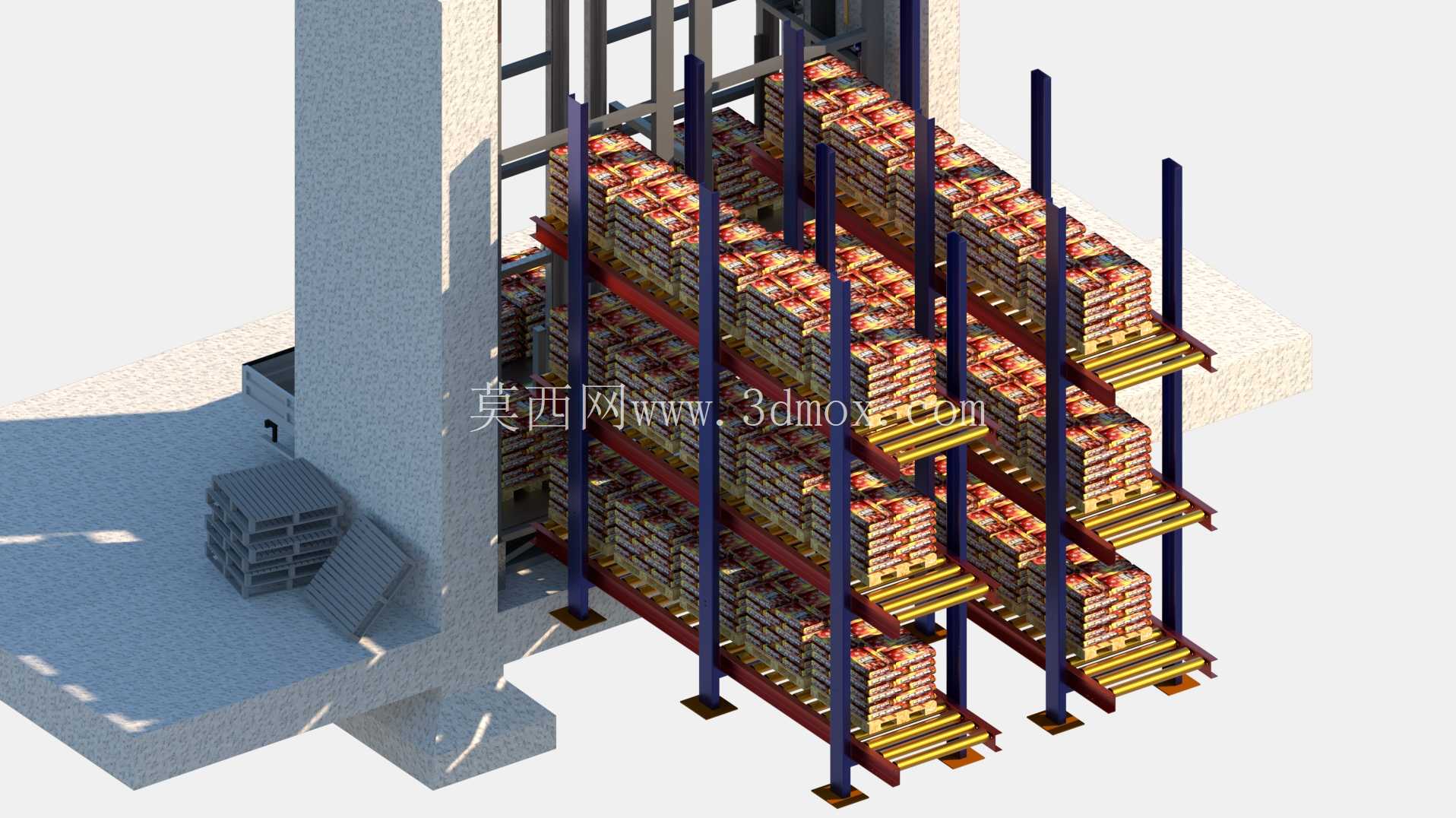

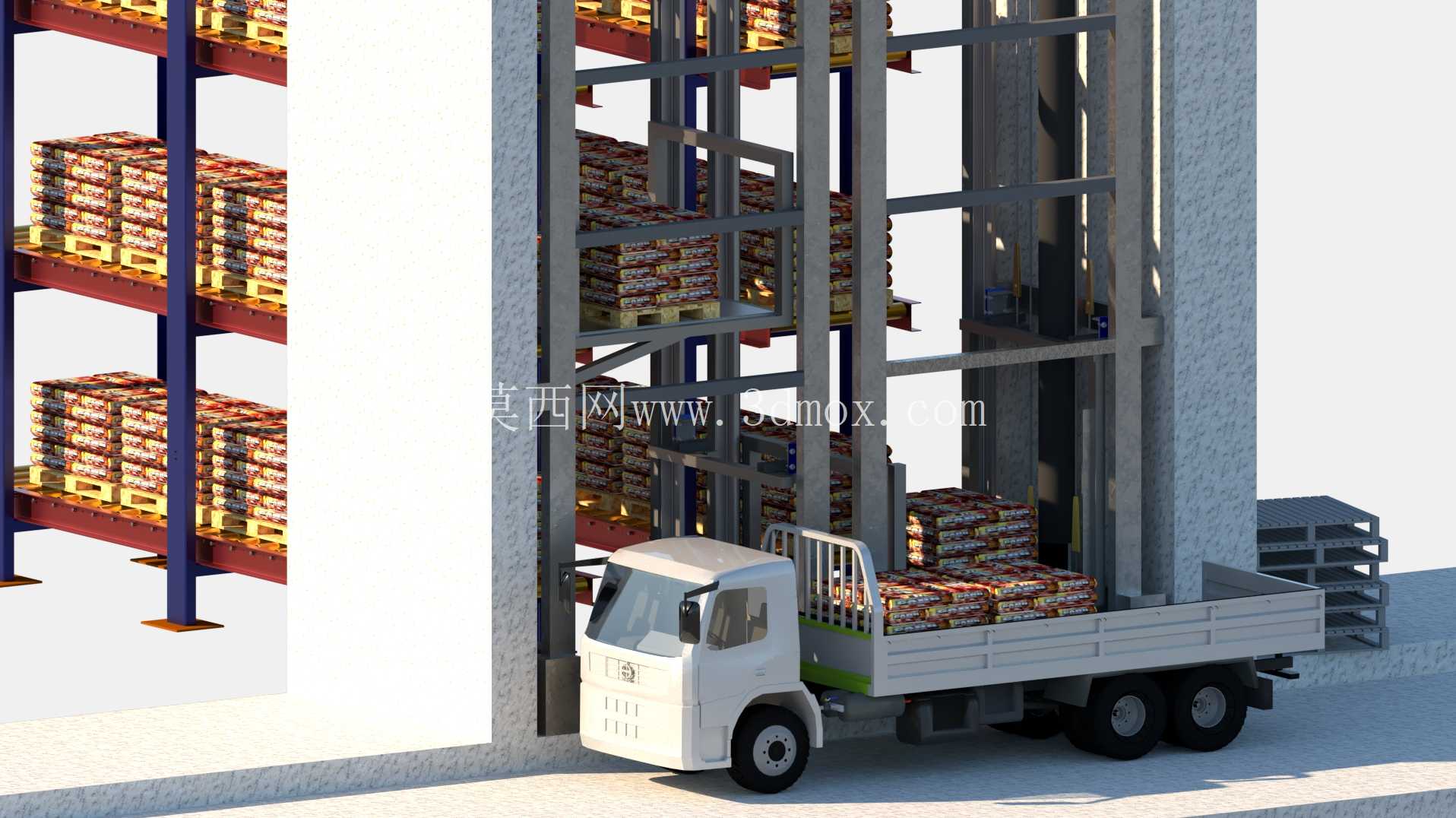

　　这套垂直输送结构主要面向生产车间跨楼层物料转运、自动化立体仓库出入库接驳场景设计，解决传统平面输送无法覆盖的高程差物料流转痛点，适配箱装件、托盘载具、工装板承载的中小型加工工件转运需求，可直接对接生产线辊筒线、皮带线端侧，也可独立作为仓储区与生产区之间的固定高程转运节点使用。从结构布局来看，设备采用双立柱框架作为主体承载结构，立柱选用加厚矩形型钢焊接成型，框架整体通过底部预埋地脚螺栓与混凝土地面固定，安装时需保证两侧立柱的平行度公差控制在每米0.5毫米以内，避免载台运行过程中出现卡滞、偏磨问题。

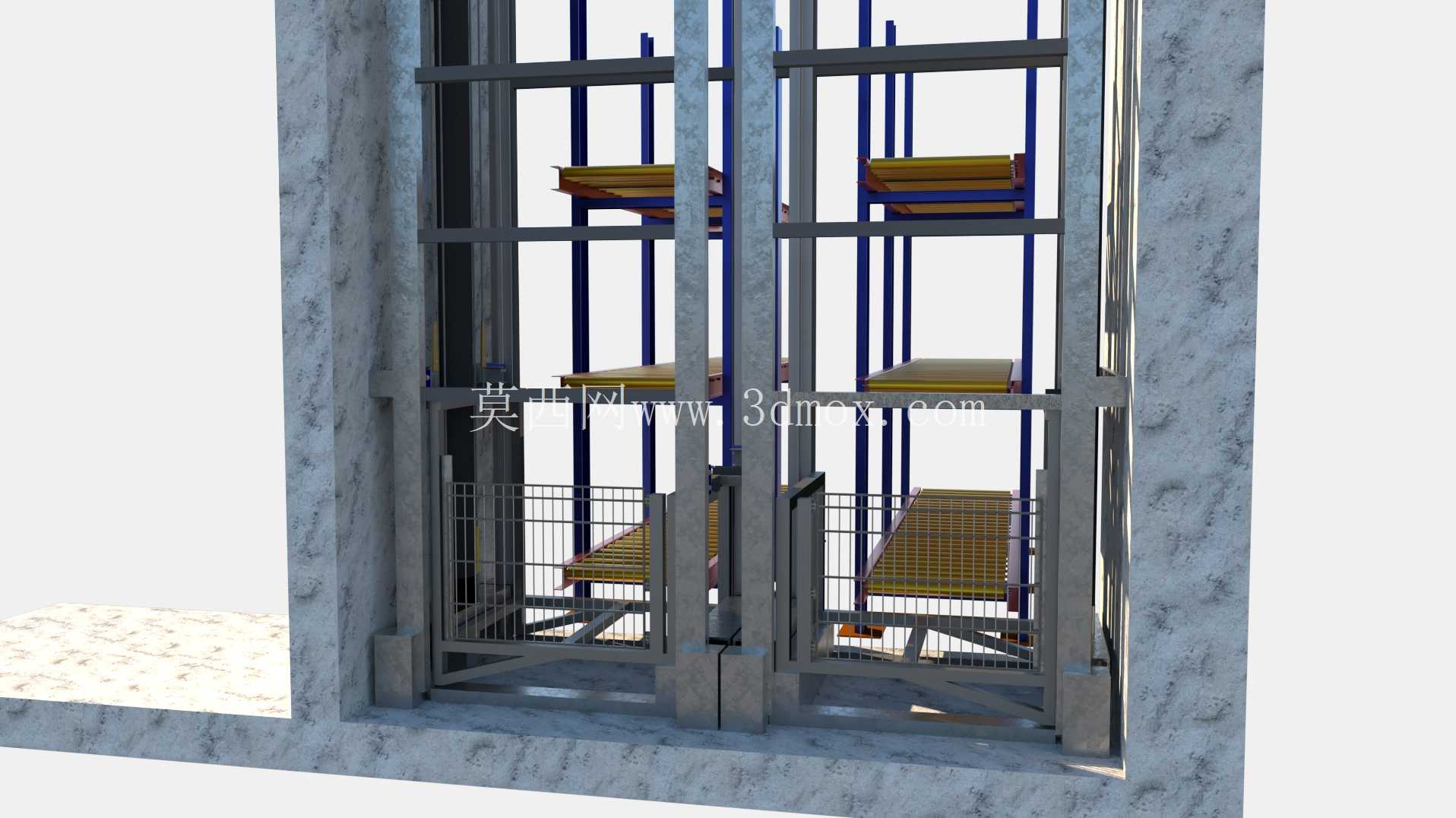

　　框架内侧沿垂直方向布置多组层站停靠位，每个停靠位对应不同楼层或不同高程的输送接驳点，层站位置可根据现场实际层高灵活调整，适配2米到12米范围内的总提升高度需求，单停靠位的水平接驳面高度公差需控制在±2毫米以内，保证与外部输送线对接时物料平稳过渡。载台部分采用型钢焊接框架结构，台面铺设防滑花纹钢板或辊道组件，可根据输送物料的类型选择对应台面形式，载台两侧通过导向轮组与立柱导轨配合，导向轮采用聚氨酯包胶材质，既保证运行导向精度，又能降低金属接触产生的运行噪音，载台额定承载根据配置不同可覆盖50kg到500kg区间，满足常规工业生产的小件物料转运需求。驱动系统布置在框架顶部，采用链条牵引或同步带传动形式，搭配配重块平衡载台及物料自重，降低驱动电机的运行负载，提升设备运行能效，传动部件外侧设置全封闭防护网罩，避免车间内粉尘、碎屑落入传动结构造成磨损，同时防止人员误触运动部件引发安全风险。设备底部设置检修门与安全联锁开关，当检修门开启时设备自动切断动力电源，停止运行，保障维护作业安全；每个层站停靠位置设置安全防护门，防护门与设备运行状态联锁，只有载台停靠到对应层站并触发到位信号后，防护门才能解锁开启，避免人员跌落或物料坠落风险。

　　设计过程中优先考虑了设备的安装适配性，整体框架采用分段式螺栓拼接结构，无需现场大规模焊接作业，可在车间层高受限的场景下完成组装，设备整体占地宽度控制在1.8米以内，纵深尺寸根据载台规格调整，最小可做到1.2米纵深，适合安装在车间立柱间隙、墙体侧方等狭窄空间，不会占用过多生产作业面积。在功能逻辑上，设备可实现自动呼梯、自动平层、自动对接输送的全流程无人化运行，搭配光电传感器检测载台内物料有无、到位状态，可接入车间生产MES系统，根据生产调度指令自动完成不同楼层间的物料转运，无需人工操作干预，相比人工叉车转运、人工爬楼搬运的模式，能大幅提升跨楼层物料流转效率，降低人工搬运的劳动强度与安全隐患。

　　结构细节上，导轨安装面预留了调整垫片位置，安装时可通过垫片微调导轨的直线度，补偿地面沉降或框架焊接带来的形位误差；载台边缘设置了防坠挡边，避免输送过程中物料从载台侧方滑落；顶部驱动位置设置了过载保护与断链保护装置，当传动链条断裂或负载超过额定值时，安全锁止机构会瞬间触发，将载台锁定在导轨上，防止载台坠落引发安全事故。这套结构的建模过程中，对所有型材拼接位置、紧固件连接点、运动部件的干涉间隙都做了完整校验，所有运动部件的运行行程范围内预留了不小于10毫米的安全间隙，避免运行过程中出现结构干涉，同时对标准件如螺栓、导向轮、轴承、驱动组件都采用了通用工业标准件规格，方便后期维护更换，降低设备的运维成本。针对不同的使用场景，该结构还可拓展配置：如对接无尘车间使用时，可在框架外侧加装全封闭钣金护板，配合风淋结构满足洁净车间的使用要求；输送较重托盘物料时，可加大立柱型材规格、升级驱动功率与链条规格，提升额定承载能力；需要与AGV对接时，可在载台加装定位销与顶升机构，实现AGV与输送设备的自动接驳。
