多层带围栏螺旋式建筑通行楼梯结构

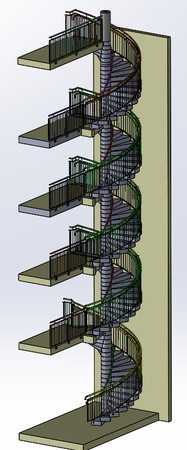

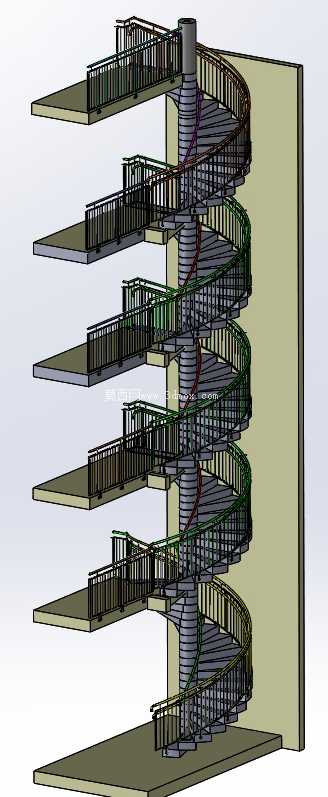

　　在多层商业空间、loft住宅、工业厂房夹层以及户外景观构筑物的竖向通行设计中，螺旋楼梯始终是兼顾空间利用率与视觉表现力的核心构件，本次建模的带围栏螺旋楼梯，完全围绕实际工程中的安装边界、通行安全与结构稳定性展开设计，没有冗余的装饰性结构，所有几何特征都对应实际生产安装的工艺要求。从结构逻辑来看，整个楼梯以中心承重柱为核心受力载体，所有踏步板均围绕中心柱呈螺旋状排布，每一级踏步的悬挑长度经过受力校核，踏步外侧边缘到中心柱的径向距离控制在常规单人通行舒适范围内，既保证成年人正常行走时的落脚空间充足，又避免半径过大造成的空间浪费，适配层高在3米到6米之间的多层空间，可根据实际楼层高度调整踏步总级数与螺旋升角，不需要大幅改动中心柱与围栏的连接结构。

　　踏步板采用平直钢板折弯成型的结构设计，踏步表面预留防滑条安装槽，不需要后续二次加工开槽，安装时直接嵌入橡胶或金属防滑条即可，踏步与中心柱的连接采用焊接加螺栓紧固的双重固定方式，中心柱为分段式法兰连接结构，运输时可拆分为多段，进场后通过法兰盘拼接，降低大尺寸构件的运输难度，也适配不同层高的现场裁切调整需求。围栏部分采用竖向栏杆加顶部扶手的结构，每根竖向栏杆直接固定在对应踏步板的外侧边缘，栏杆间距严格控制在安全防护要求的范围内，避免儿童攀爬时出现卡滞或坠落风险，扶手沿螺旋走向连续弯折，在楼层平台衔接处做平滑过渡处理，没有突兀的折角，保证人员握持扶手时的顺畅性，不会出现硌手或卡顿的情况。

　　楼层衔接平台与踏步的连接位置做了加强筋处理，平台边缘与建筑主体结构的连接预留了膨胀螺栓安装孔，现场安装时不需要额外打孔定位，直接对齐建筑预留的安装面即可固定，中心柱的底部与顶部均预留了与建筑地面、顶部结构梁连接的法兰盘，安装时通过膨胀螺栓或预埋钢板焊接固定，保证整个楼梯的抗倾覆性能满足建筑荷载规范要求。从设计思路上，建模过程中优先规避了常规螺旋楼梯容易出现的踏步碰头问题，每一级踏步上方的垂直净空都按照成年人通行高度预留，螺旋升角控制在行走舒适的角度区间，不会出现坡度过陡行走费力、坡度过缓占用过多投影面积的问题。围栏的立柱高度符合民用与工业建筑防护栏杆的高度要求，扶手的截面尺寸适配人手握持的弧度，长时间扶行不会产生不适感。

　　整个楼梯的所有零部件都采用标准化参数化建模，每一个连接孔位、折弯角度、焊接坡口都对应实际加工工艺，比如踏步板与中心柱连接位置的焊接坡口角度预留了足够的焊脚尺寸，保证焊接强度的同时不会出现焊穿薄板的问题；围栏栏杆与踏步连接的位置预留了沉头孔，固定螺栓安装后表面平整，不会突出踏板表面造成绊倒风险。在实际应用场景中，这类螺旋楼梯既可以作为loft公寓、复式住宅的日常竖向通行构件，也可以作为工业厂房设备检修平台的上下通道，还能应用在户外公园、景观塔的观光通行场景，不同场景下只需要调整板材厚度与表面处理工艺即可，比如户外使用时更换为镀锌板材并做户外喷塑处理，室内家装场景可以在踏步表面铺设木质饰面板，不需要改动主体结构参数。安装边界方面，整个楼梯的水平投影为圆形，最小安装空间只需要略大于楼梯外径的方形区域即可，不需要像双跑楼梯那样预留长条形的楼梯间空间，对于空间局促的夹层改造项目尤其适用，中心柱的安装定位只需要保证上下端点在同一垂直线上，对建筑主体结构的平整度要求较低，适配大部分老旧建筑改造、临时加建夹层的安装条件。建模过程中所有配合面都做了公差预留，比如法兰盘连接的螺栓孔间隙、踏步与中心柱的配合间隙，都按照金属构件加工的常规公差范围设置，实际生产时不会出现安装错位、无法装配的问题，围栏的扶手折弯半径与螺旋升角完全匹配，现场安装时不需要二次校正弯折，直接拼接固定即可，大幅降低现场安装的工作量。
