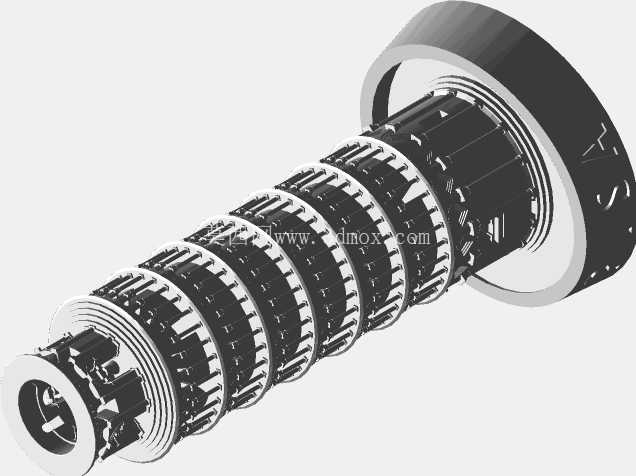

从实际使用场景来看,这类结构常被用在需要多级减速、多路径分动的小型设备中,比如小型包装设备的分料机构动力输出端、精密检测设备的多工位转盘驱动端,它的每一级环形凸台都对应一个传动对接位,可分别同步带轮、微型齿轮、摩擦轮等不同传动元件,单根构件即可完成动力的分流与转速匹配,避免了多轴串联带来的同轴度累积误差。设计阶段首先要确定的是各级阶梯的同轴度基准,整个构件以两端的中心定位孔为统一加工基准,所有环形凸台的径向跳动公差需要控制在0.02mm以内,否则高速运转时会出现明显的振动噪音,甚至导致对接的传动元件过早磨损。在多工位自动化装配线的扭矩传递工位、小型精密输送设备的动力衔接段,这类斜塔式多阶组合传动连接结构有着不可替代的应用价值,它不同于常规等径直连式传动件,采用逐层收窄的阶梯式排布设计,能够在有限的安装空间内同时对接3-5组不同规格的传动副,省去了多根独立传动轴并排布置所需的预留空间,在桌面级精密加工设备、小型模块化输送单元的结构布局中,能将动力传输路径的空间占用压缩40%以上。
每一级凸台的宽度是根据对接传动件的轮毂宽度确定的,比对应轮毂宽度宽0.5-1mm,既保证传动件有足够的轴向定位面,又不会额外增加构件的整体长度。构件两端的法兰式挡边是轴向定位的核心结构,安装时靠两端挡边卡入设备机架的定位槽内,不需要额外加装轴向固定套,简化了装配流程,挡边的外径比最大一级凸台的外径大12mm,刚好能覆盖所有层级传动件的外圈,起到一定的防护作用,避免运行过程中异物卡入传动件与轴体的间隙。
从安装边界来看,这类构件的安装空间需要预留出两端挡边的旋转避让空间,径向方向距离周边结构件至少保留3mm的间隙,避免高速运转时与周边构件发生刮擦;轴向方向的安装尺寸需要考虑两端定位槽的深度,总预留长度比构件总长长2mm即可,不需要预留过多的调整余量,因为构件本身的加工精度已经保证了各级传动位的位置度,装配时不需要反复调整轴向位置。齿状的外圈结构不是为了啮合传动,而是为了增加与对接传动件之间的摩擦力,部分过盈配合的传动件压装时,齿状结构可以嵌入传动件的轮毂内壁,避免传动件在大扭矩输出时出现打滑空转的情况,齿的高度控制在0.3mm,不会影响传动件的压装难度,同时能提供足够的静摩擦力。
中心的通孔是走油通道,设备运行时润滑油可以从中心孔注入,顺着各级凸台之间的环形间隙流到每个传动对接位,实现一次性润滑所有传动节点,不需要在每个传动位单独设置注油孔,简化了设备的润滑管路设计。在实际选型适配时,需要重点核对各级凸台的直径尺寸与对接传动件的内孔尺寸公差,一般采用H7/k6的过渡配合,既保证装配后不会出现松动,又能在维护时顺利拆卸更换,不会因为过盈量过大导致拆卸时损坏轴体或传动件。两端的中心孔不仅是加工时的定位基准,也是维护时的顶装基准,拆卸时可以用顶针顶住两端中心孔,将构件平稳从机架中顶出,不会损伤各级凸台的配合面。这类结构的材质一般选用40Cr调质处理,表面硬度达到HRC28-32,既有足够的韧性承受冲击载荷,又有足够的耐磨性应对长期的配合摩擦,不需要额外做表面渗碳处理,就能满足常规小型设备的使用寿命要求,在连续运转的工况下,正常维护的使用寿命可以达到12000小时以上,完全能满足通用小型自动化设备的使用周期要求。
