建筑装修用膨胀式墙锚固件结构设计

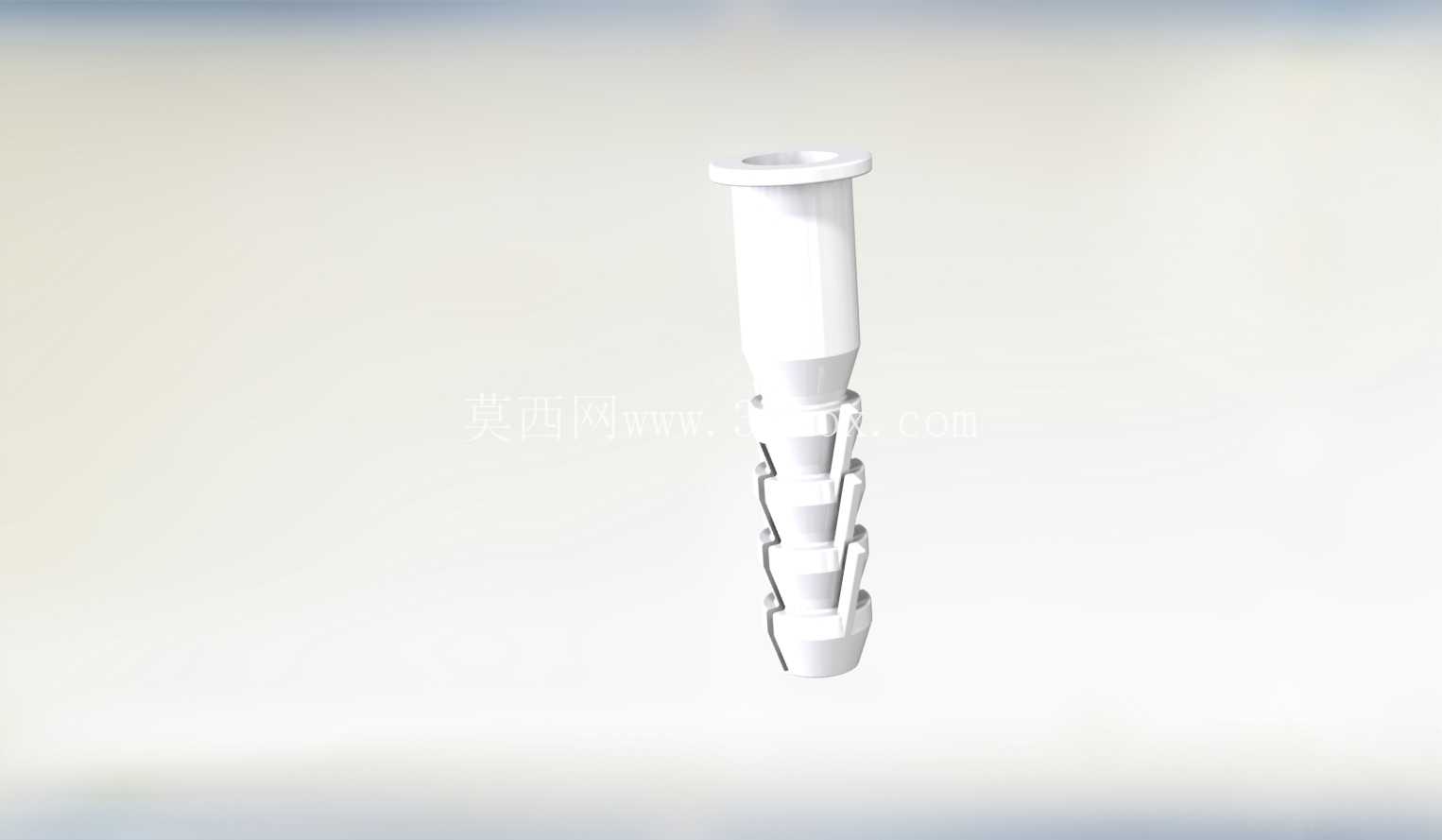

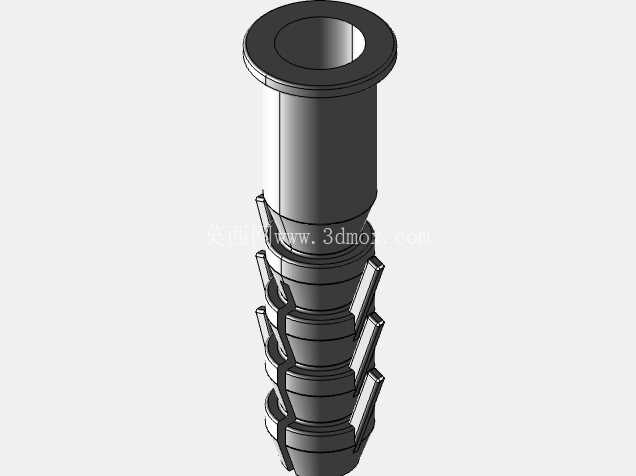

　　在室内装修、轻质墙体挂载、机电管线支吊等施工场景中，墙体锚固的可靠性直接决定了挂载物的长期使用安全，尤其是面对加气混凝土砌块、空心砖、轻质石膏板这类握钉力不足的基层，普通自攻螺钉极易出现滑牙、脱出的问题，而这款倒刺式膨胀墙锚，正是针对这类低强度墙体的固定需求开发的专用锚固配件。从结构设计逻辑来看，这款墙锚采用了一体式注塑成型的分体式膨胀结构，整体分为顶部法兰限位段、中间光杆导向段、下部倒刺膨胀段三个功能区域，顶部的法兰盘直径大于锚栓主体外径，安装时可以完全贴覆在钻孔孔口表面，既可以避免锚栓整体被推入墙体空腔内部，也能分散孔口位置的压应力，防止脆性墙体在拧紧螺钉时出现孔口崩裂的问题。

　　中间的光杆段长度与常规墙面抹灰层、装饰面层的厚度匹配，安装时可以顺利穿过装饰层到达墙体基层内部，不会因为面层厚度偏差导致膨胀段无法完全进入有效锚固层。下部的膨胀段采用了多道纵向开缝+环形倒刺的组合设计，开缝将膨胀段分割为四个独立的胀片，当配套的自攻螺钉从锚栓中心孔拧入时，胀片会沿着螺钉的锥面导向被均匀向外撑开，每道胀片外侧的环形倒刺会随着胀开动作嵌入墙体钻孔的内壁，形成多道环形的咬合结构，和传统的直筒式膨胀管相比，这种多倒刺结构不会因为长期的振动负载出现锚栓整体向外滑移的问题，即使是在空心砖的空腔位置，胀开的倒刺也可以勾住空腔内壁的砖体肋部，形成有效的机械锁固，不会出现空心墙固定失效的问题。

　　从安装边界尺寸来看，这款墙锚适配的钻孔直径为10mm，钻孔深度只需要略大于锚栓整体长度即可，不需要额外扩孔或者深钻，常规的冲击钻搭配10mm麻花钻头就可以完成钻孔作业，安装门槛极低。锚栓的中心通孔适配常规的沉头自攻螺钉，不需要搭配专用的安装工具，普通的十字螺丝刀或者电动起子就可以完成拧紧作业，拧紧过程中不需要额外控制扭矩，当感觉到拧入阻力明显上升、法兰盘完全贴紧墙面即可达到额定的锚固力，不会因为扭矩过大导致锚栓在孔内打转。在实际工程应用中，这类墙锚可以覆盖大部分的轻质墙体固定场景，比如卫生间的毛巾架、置物架安装，客厅的挂画、电视挂架的辅助固定，机电安装阶段的墙面线管线卡固定、小型接线盒固定，甚至是吊顶边角的辅助吊点固定都可以使用，和金属膨胀螺栓相比，这款尼龙材质的墙锚本身不会出现锈蚀问题，在卫生间、厨房这类潮湿环境下长期使用也不会因为锈胀导致墙面涂层脱落，同时尼龙材质本身的绝缘特性也可以避免电路施工中锚栓误触电线导致的漏电风险。

　　在建模过程中需要重点关注几个配合尺寸的公差控制，首先是中心孔的锥度设计，锥度过大会导致螺钉拧入时胀片张开过快，还没到达指定深度就完全胀开无法继续送入，锥度过小则会导致胀片张开量不足，咬合力达不到设计要求；其次是每道倒刺的倾斜角度，倒刺的迎土面需要设计成锐角，方便胀开时嵌入墙体，背面则需要设计成垂直于锚栓轴线的直角面，防止受拉时倒刺从墙体内滑脱；另外纵向开缝的宽度需要控制在合理范围，缝宽过大会导致胀片的连接强度不足，拧紧螺钉时容易出现胀片断裂的问题，缝宽过小则会导致胀片张开时的阻力过大，需要更大的拧紧扭矩才能达到设计的张开量。还要注意顶部法兰盘的厚度设计，法兰盘过薄会在拧紧时出现变形，无法起到孔口限位的作用，过厚则会突出墙面，影响后续固定件的安装平整度。从受力角度分析，这款墙锚的受力传递路径非常清晰，挂载物的负载通过螺钉传递到锚栓的胀片位置，胀片通过外侧的倒刺将负载均匀分散到周围的墙体材料上，避免了应力集中导致的墙体局部压溃，多道倒刺的设计相当于在锚固深度范围内设置了多个受力点，即使某一个位置的墙体材料出现局部破损，剩余的倒刺依然可以提供足够的锚固力，大幅提升了固定的冗余度。和传统的塑料膨胀管相比，这款墙锚的膨胀段更长，有效锚固深度更大，在同样的墙体条件下可以提供更高的拉拔力，同时倒刺结构可以有效抵抗旋转扭矩，拧紧螺钉时锚栓不会跟着螺钉在孔内打转，这也是很多劣质膨胀管最常出现的失效问题。在进行三维建模时，还需要考虑注塑生产的工艺性，所有的边角位置都需要设计合理的脱模斜度，倒刺位置不能出现倒扣结构导致脱模困难，胀片的连接位置需要设计足够的圆角，避免注塑时出现应力集中导致的零件脆断，中心孔的入口位置需要设计倒角，方便安装时螺钉的导入，提升现场安装的效率。
