低碳钢框架式透明围挡圆塔结构

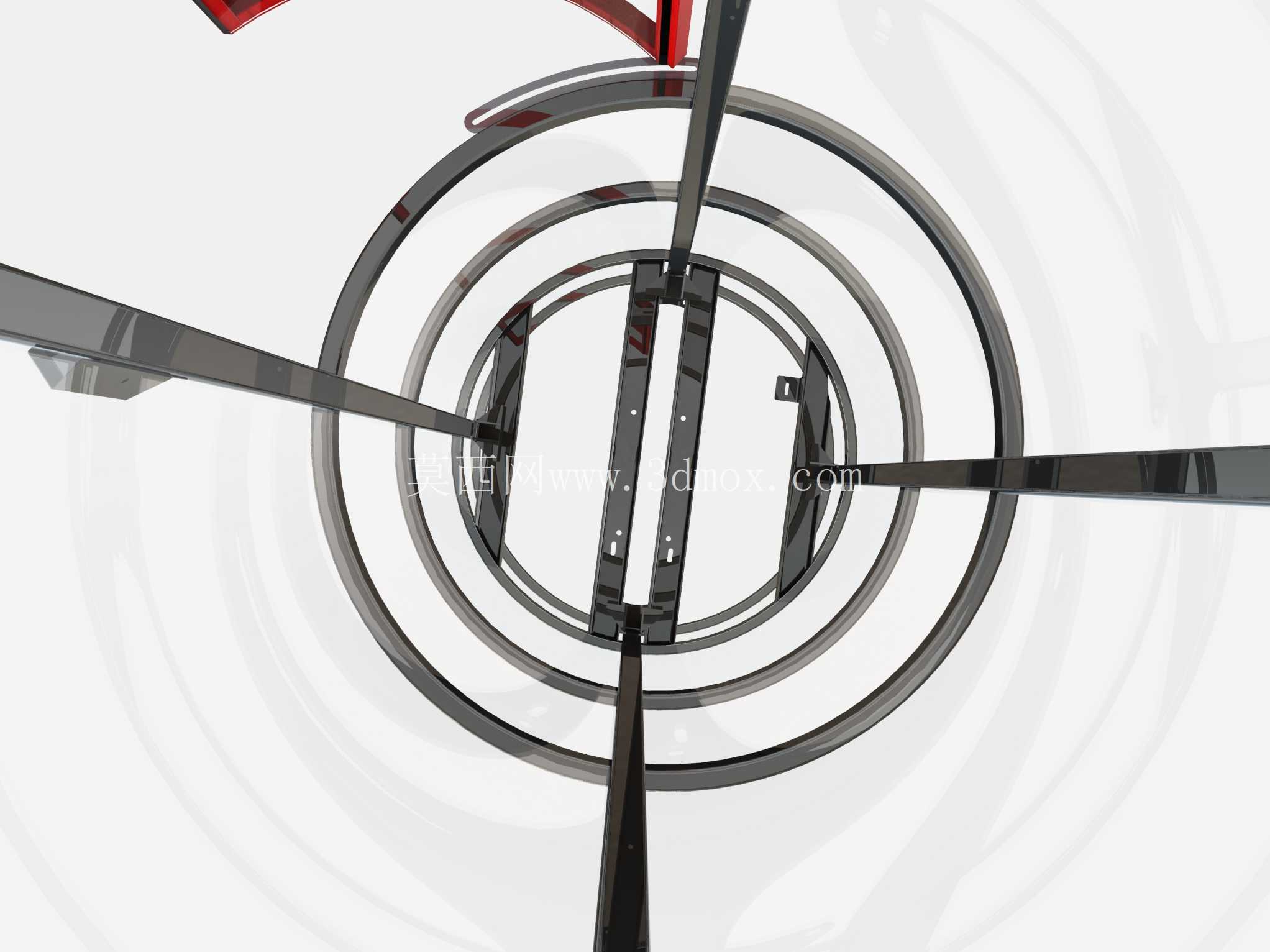

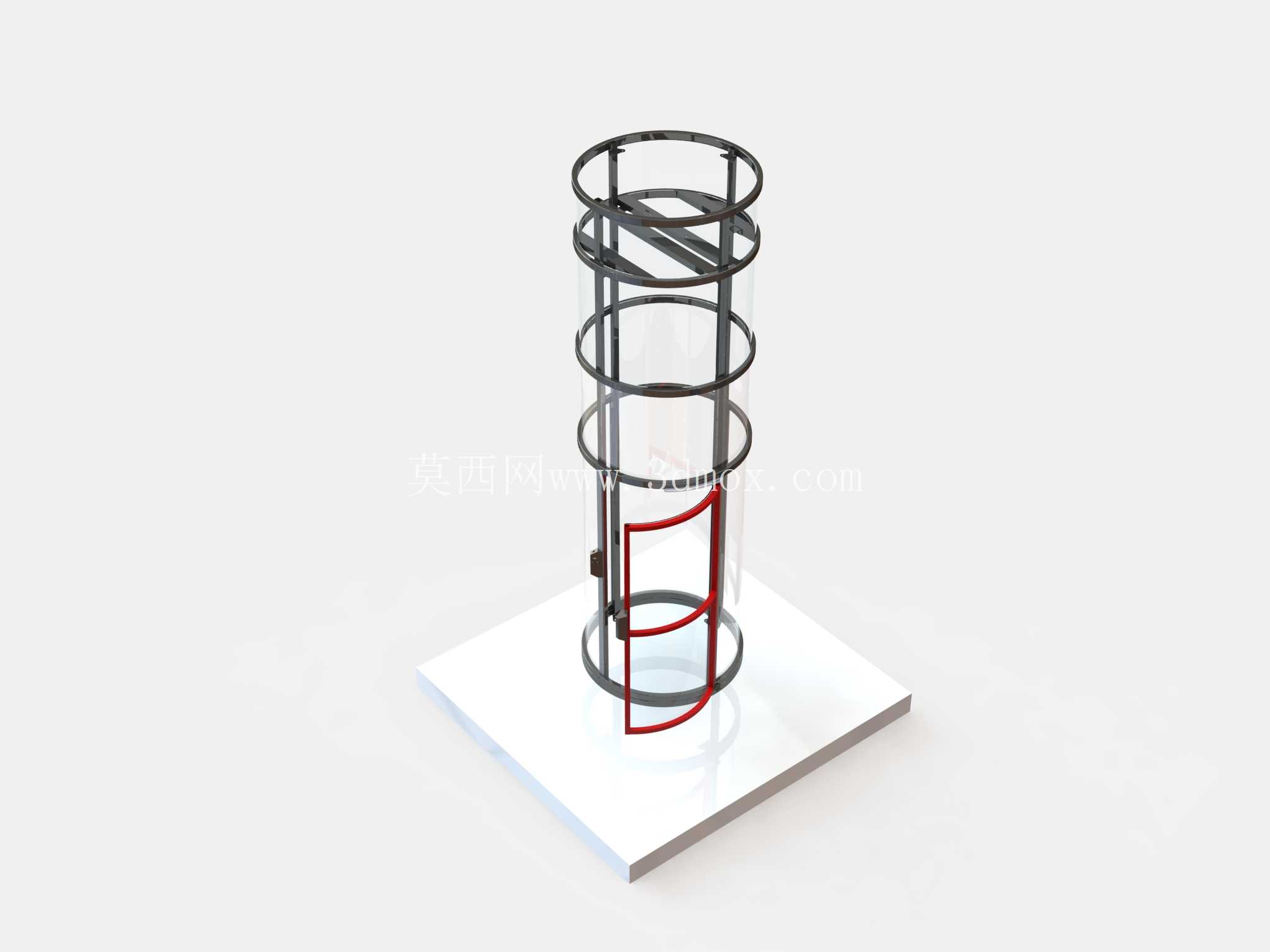

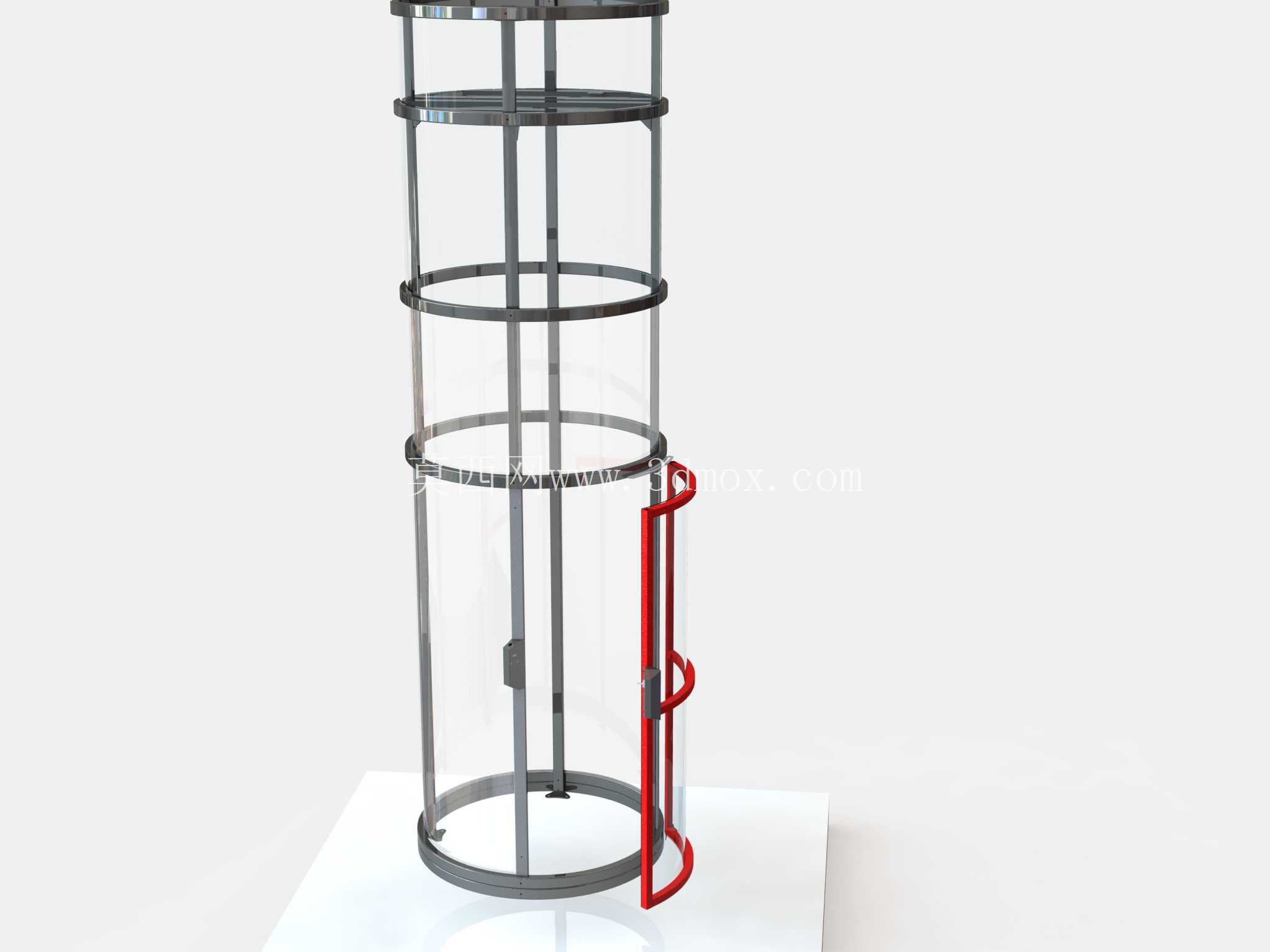

　　这类立式圆塔结构常应用在户外公共区域的小型设施搭建、商业空间的装饰性竖向结构、工业厂区的局部通风导风配套构件场景中，也可作为小型观测点位的支撑框架、临时展示装置的主体承载结构使用，区别于大型工业塔器的厚重设计，该结构走轻量化装配路线，兼顾通透视野与结构强度，适配对视觉遮挡有要求的安装场景。从功能特性来看，主体受力框架采用低碳钢管材弯制拼接，多道环形箍圈配合竖向直杆形成笼式受力体系，底部通过方形金属底板与安装基础做锚固连接，可承受常规户外风载与轻微侧向碰撞力；围挡部分采用聚碳酸酯透明板材嵌装在钢管框架预留的卡槽内，既可以阻挡侧向风雨、杂物侵入塔内空间，又不会完全遮挡视线，避免形成封闭压抑的空间感受；侧面预留的弧形开门结构采用同材质管材做门框，通过铰接件与主框架连接，开门处设置简易锁止点位，方便人员进出塔内做检修、设备更换操作。

　　设计阶段优先考虑了装配便捷性，所有钢管构件的连接节点均采用标准化焊接拼接，环形箍圈的直径统一，竖向直杆的下料长度保持一致，减少加工阶段的非标件数量，降低现场拼装的对位难度；聚碳酸酯板材的裁切尺寸匹配每段框架的分格间距，板材边缘做橡胶包边处理，既可以缓冲金属框架与板材之间的硬接触，避免运输、安装过程中板材崩边，也能填充拼接缝隙，提升整体结构的密封性。从安装边界来看，底部方形底板的尺寸大于塔架主体的外径，安装时需要在基础面预留对应螺栓孔位，底板与基础之间可加装橡胶减震垫，抵消户外环境下的微振动传导；塔架整体高度方向的杆件拼接采用同轴对位设计，单段杆件的重量控制在单人可搬运的范围内，不需要大型吊装设备即可完成现场组装，适配场地受限的安装区域；结构整体的侧向受力通过环形箍圈均匀传递给每根竖向立杆，最终传导至底部底板，不需要额外设置斜向拉索即可满足常规使用场景的稳定性要求。

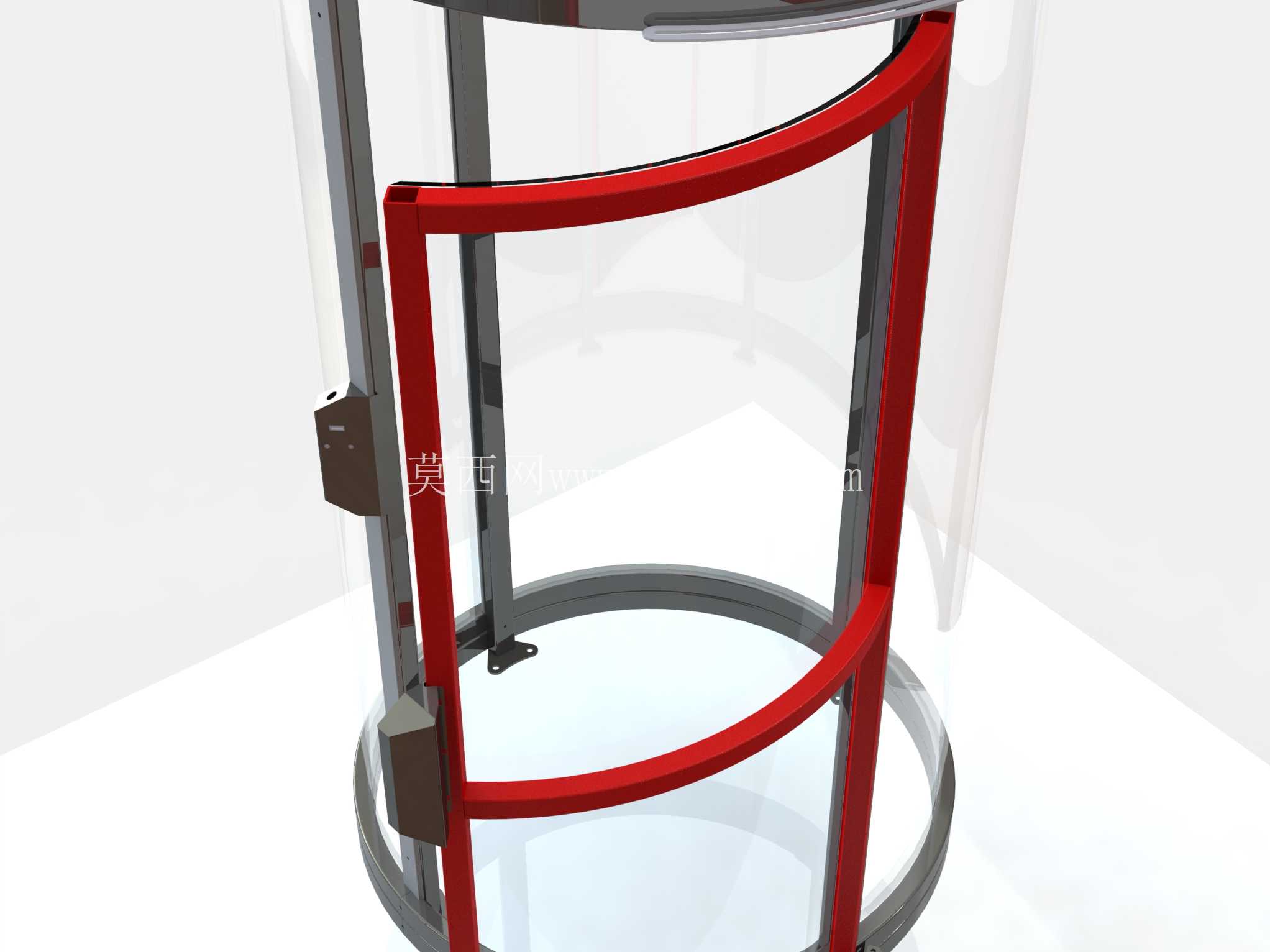

　　实际使用中，这类结构可根据具体需求在内部加装小型设备支架、照明线路走线槽，框架上预留的安装孔位可直接固定配套附件，不需要二次钻孔破坏主体防腐层；聚碳酸酯板材的抗冲击性能优于普通玻璃，即使受到外力撞击也不会形成尖锐碎块，适配人员流动较大的公共区域使用要求；钢管框架表面可根据安装环境做对应的防腐处理，户外场景采用喷塑或热镀锌处理，室内装饰场景可做烤漆配色，匹配不同场景的外观需求。结构的开门位置设置在框架下部，开门弧度匹配环形箍圈的曲率，开关过程中不会与周边围挡、内部安装的设备产生干涉，门体的铰接件采用可拆卸设计，后期维护时可直接整体拆卸门体，不需要拆解主框架结构。
