道路反光凸起道钉结构三维设计

日常在高等级公路、城市快速路、隧道出入口、雨雾多发路段的车道分界线上，总能看到这类凸起式道钉的身影，它最核心的作用是在夜间、低能见度天气下通过逆反射光线勾勒车道轮廓，避免车辆越线引发事故，相比普通路面标线，它的凸起结构能在车辆碾压时给驾驶员带来轻微的震动反馈，起到疲劳驾驶提醒的作用，部分多雨路段还会搭配排水结构设计，避免路面积水覆盖反光面导致标识失效。

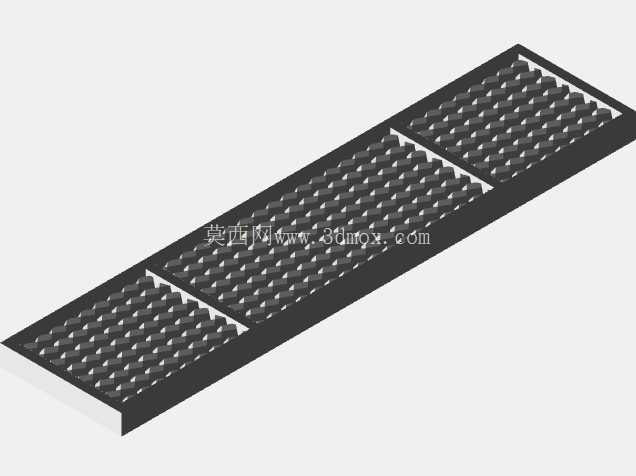

从结构设计逻辑来看，这款道钉采用了阵列式反光单元排布，主体支撑框架为立式长条构型，背部设置整面安装贴合面，能够直接通过环氧树脂粘接或者膨胀螺栓固定在沥青、混凝土路面上，框架内部做了三层分层隔断，将整排反光单元分隔为三个独立腔体，一方面避免单个腔体受力变形波及全部反光结构，另一方面也能减少行车碾压带来的结构共振，提升整体抗冲击性能。反光单元采用交错式排布，每个反光槽的角度都经过逆向测绘校准，能够保证车辆前照灯照射时，光线可以沿原路径反射回驾驶员视野，不会出现反光角度偏移导致的标识盲区。

在安装边界的考量上，这款道钉的整体厚度控制在常规路面凸起标识的标准范围内，不会因为突出过高导致车辆通过时出现明显跳车，也不会因为突出过低被路面灰尘、积水完全覆盖。安装面的平面度公差控制在0.2mm以内，保证粘接时胶层厚度均匀，不会出现局部应力集中导致长期碾压后脱落。框架的侧边做了微小的倒角处理，既可以减少车辆轮胎碾压时的侧向冲击力，也能避免尖锐边角割伤轮胎，同时减少冬季除雪作业时铲刀对道钉的剐蹭破坏。

设计过程中通过逆向工程采集实际服役道钉的尺寸参数，所有反光单元的倾斜角度都参考实际道路测试的反光效果校准，框架的壁厚经过反复验算，既能够承受重载货车反复碾压的载荷，也不会因为壁厚过大导致整体重量超标，增加安装难度和路面负载。每个反光腔体的边缘都做了止口结构，后期可以搭配透明保护罩封装，避免泥沙、灰尘进入反光槽内部影响反光效率，保护罩和框架之间预留了密封胶槽，打胶后可以达到IP67的防护等级，满足雨天、积水路段的长期使用要求。

在实际应用场景中，这类道钉除了用于车道分界线，还可以安装在道路中央隔离带边缘、隧道侧壁、急弯路段的路面边缘，部分厂区内部的危险路段、停车场的车位边界也会使用同类型产品做标识。相比嵌入式道钉，这种粘贴/螺栓固定的凸起道钉安装效率更高，不需要大面积开挖路面，后期维护更换也更便捷，单个损坏后只需要剔除旧胶层重新固定新件即可，不会长时间影响道路通行。

结构细节上，框架背部的安装面还设置了若干条浅凹槽，打胶安装时胶体可以填充到凹槽内部，形成类似榫卯的咬合结构，大幅提升粘接强度，避免夏季高温路面温度升高导致胶体软化后道钉移位。反光单元的排布密度经过优化，在100米的可视距离外就能够清晰识别道钉勾勒的车道线条，同时不会因为密度过高导致反光过于刺眼，影响驾驶员夜间行车视线。整体结构没有多余的冗余设计，所有构型都服务于抗碾压、高反光、易安装的核心功能，没有为了外观增加不必要的曲面结构，降低了批量生产的制造成本，也减少了后期使用中的损坏概率。
