带环向凹槽圆柱类压铸成型构件

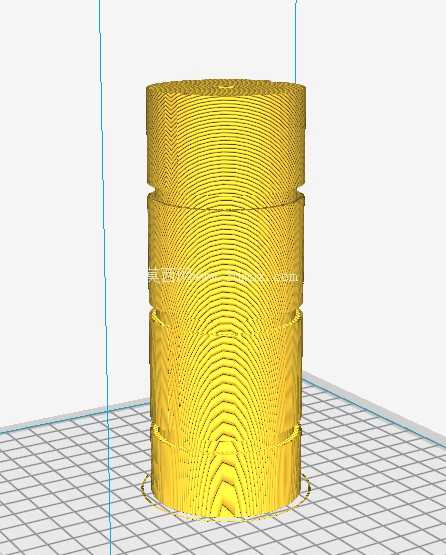

　　在有色金属压铸生产环节，这类带环向凹槽的圆柱构件是高压铸造工序里常见的成型坯件，主要适配铝合金、锌合金等低熔点有色合金的批量压铸生产场景，多用于液压阀组内嵌阀芯基体、气动接头连接芯体、小型传动机构的定位柱等装配场景，这类零件的成型精度直接影响后续机加工的余量留设与最终装配的同轴度表现。从结构设计逻辑来看，构件主体采用等直径圆柱作为基础形态，是为了匹配压铸模的开模方向，避免侧向抽芯结构带来的模具复杂度提升，环向均匀分布的四道凹槽并非装饰结构，每道槽的宽度、深度都经过成型收缩率补偿计算，既可以作为后续装配时的密封圈嵌装位，也能作为零件压入基座时的止退卡位，部分槽的边缘做了微小的倒角处理，是为了减少压铸充型时的金属液紊流，避免冷隔、气孔等压铸缺陷集中在槽位转角处。

　　从安装边界来看，这类圆柱构件的外径公差通常控制在IT7级以内，端面与轴线的垂直度不超过0.02mm，安装时多采用过盈配合压入对应的基座孔位，环槽的位置度偏差要求控制在0.05mm范围内，避免密封圈装配后出现偏载导致的密封失效问题。设计这类构件的压铸模型时，首先要考虑的是充型过程的金属液流向，圆柱主体的拔模斜度设置在1°以内，既保证开模时零件不会粘定模，也不会因为斜度过大导致零件尺寸超差；环槽位置的内浇口开设需要避开槽的正对面，防止金属液直接冲刷槽位成型面造成模具局部冲蚀过快，影响模具寿命。

　　实际生产中，这类零件的压铸成型周期通常控制在15秒以内，冷却水路的排布需要围绕圆柱成型腔做环形布置，保证零件圆周方向冷却速率一致，避免因为冷却不均导致的圆柱度超差，后续去浇口、抛丸处理时，也要注意保护环槽的边缘，避免磕碰导致槽位尺寸变形，影响后续装配。这类柱形构件虽然结构看似简单，但在压铸生产中对模具的排气设计要求较高，圆柱端面需要开设深度0.08mm的排气槽，及时排出充型过程中裹入的气体，否则零件内部容易出现气孔，导致后续做耐压测试时出现渗漏问题，尤其是用于液压、气动场景的构件，内部致密度要求达到98%以上，设计时还需要在模型上预留工艺凸台，方便后续机加工时的装夹定位，加工完成后再将工艺凸台去除，保证零件的最终尺寸符合装配要求。
