车间内部重载周转平板手推车结构设计

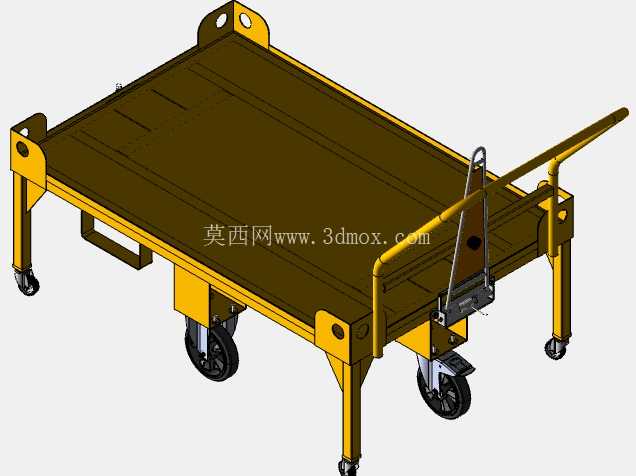

　　这款平板转运车的设计初衷，是解决机加工车间、装配产线内部短距离重载物料周转的痛点，适配厂区内部硬化平整路面的转运需求，可覆盖从毛坯件下线、工序间流转、成品件暂存转运到装配工位补料的全流程内部运输场景，尤其适合通道宽度有限、无法通行机动叉车的作业区域，单人即可完成操控，大幅降低短距离转运的人力投入。整车台面采用900×1400的矩形承载面设计，这个尺寸经过实际场景测算，既可以单台放置标准尺寸的EU周转箱组，也能承载长度不超过1.5m的长条形加工件，同时整车宽度控制在1m以内，能够顺利通过车间内0.9m宽的人行通道与设备间检修通道，不会出现通行卡滞的问题。

　　台面采用加厚花纹钢板焊接结构，表面的防滑纹路可以避免转运过程中物料出现滑动移位，台面边缘做了折边加强处理，既提升了台面整体的抗弯折强度，也能避免锋利的钢板边缘划伤操作人员或者磕碰工件。车架主体采用矩形钢管焊接成型，所有焊接位置都做了满焊后打磨处理，关键受力节点额外增加了三角加强筋，避免长期重载使用后出现焊缝开裂、车架变形的问题。行走轮组采用前定向后万向的配置，前端两个定向轮采用硬质聚氨酯材质，承载能力强，滚动阻力小，在环氧地坪、水泥地面上滚动时不会留下压痕，后端两个万向轮带刹车锁定结构，当车辆停靠在工位旁或者有坡度的地面时，踩下刹车即可锁定车轮，避免车辆溜动引发安全隐患。推把采用倾斜式钢管焊接结构，高度设置在普通人腰部位置，操作人员推行时无需过度弯腰，符合人体工程学设计，长时间推行也不容易产生疲劳，推把上还集成了刹车联动的操作手柄，无需弯腰即可完成刹车的锁定与释放，操作便利性更强。车架四个角设置了吊装孔位，当需要跨车间转运或者装车运输时，可以直接通过吊装孔将整车吊起，无需额外捆绑吊具，同时这些孔位也可以作为捆绑带的固定点，转运零散物料时可以用捆绑带穿过孔位将物料固定在台面上，避免运输过程中物料掉落。台面下方预留了工具盒安装位，可以放置日常点检用的工具、绑带等小物件，不用额外携带工具包。

　　在设计过程中，重点考虑了整车的重心分布，将承载面的重心设置在轮组支撑面的中心位置，即使台面偏载15%的情况下，车辆也不会出现翘头、侧翻的问题，推把位置的受力经过测算，单人推行1t以内的载荷时，推把处的操作力不超过150N，符合人力操作的受力标准。轮组的安装支架采用加厚钢板冲压焊接成型，轮轴采用调质处理的45号钢，配合密封轴承，长期使用也不会出现轮轴变形、轴承进灰卡滞的问题，轮组的安装高度经过匹配，整车台面距离地面的高度控制在300mm左右，这个高度既方便操作人员取放台面上的工件，也能保证车辆通过车间内的减速带、地面接缝时不会出现磕碰底盘的问题。车架表面采用喷塑处理，颜色选用醒目的工业黄，在车间环境下辨识度高，能够提醒周边作业人员注意避让，喷塑层的附着力强，耐油污、耐磕碰，日常使用中沾上的切削液、机油可以直接用抹布擦拭干净，不会出现漆面脱落生锈的问题。这款转运车还可以根据实际使用需求进行拓展，比如在台面加装护栏防止小件物料掉落，或者在台面加装滚轮条方便较重的工件滑移上下料，也可以更换不同材质的轮组适配不同的地面场景，比如防静电轮适配电子车间、橡胶轮适配有轻微颠簸的室外路面。

　　在实际产线应用中，这类平板手推车是内部物流体系里最基础也最高频的转运工具，相比机动叉车，它的灵活性更高，不需要专门的操作人员持证上岗，占用的通道空间更小，采购与维护成本极低，没有动力部件也不会产生尾气、噪音污染，适合在车间内部长期高频使用。设计时还充分考虑了维护便利性，所有轮组都采用螺栓连接的方式固定在车架上，后期轮组磨损后只需要拧下螺栓即可快速更换，不需要切割焊接，日常维护只需要定期给轴承加注润滑脂、检查螺栓紧固情况即可，几乎没有额外的维护成本。车架的结构没有复杂的曲面与异形件，所有零部件都是标准型材与标准件，加工工艺简单，普通的焊接车间即可完成生产制造，制造成本可控，适合批量制作投入厂区使用。
