SolidWorks参数化剪钳机械零部件结构设计

日常做设备结构拆解的时候，这类剪钳类的紧固固定零件出镜率极高，不管是轻工装配线的工装夹具、小型自动化设备的执行端连接件，还是民用消费产品的内部锁止结构，甚至是老式农用机械的操纵连杆锁紧位，都能看到同结构逻辑的零件——它本质是靠双安装孔的同轴度约束，配合长臂的力矩放大，实现对配套杆件的抱紧、剪锁或者限位，比普通的单孔固定座抗侧向载荷能力强出不少，毕竟长悬臂的结构把受力点分散到了两个安装基准面上，不会因为单侧受力出现螺栓剪切断裂的问题。

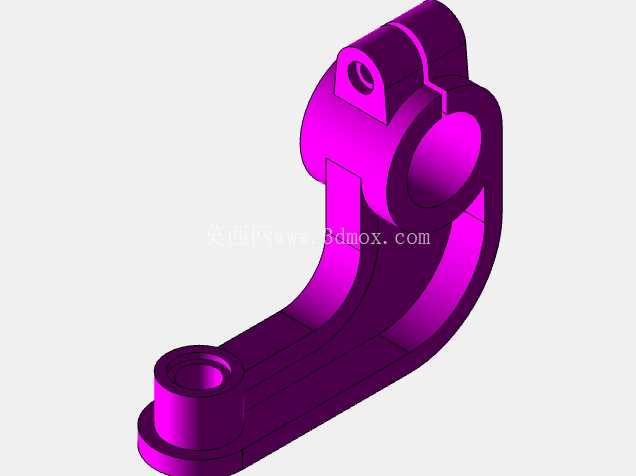

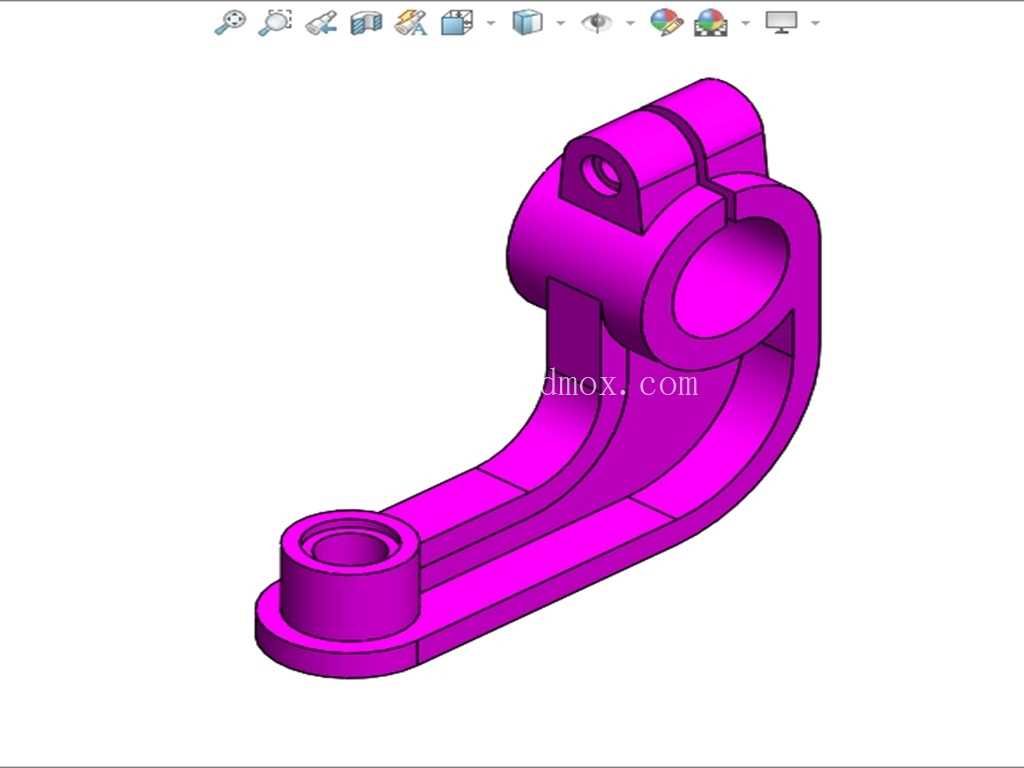

做这个零件的参数化建模的时候，最先敲定的不是外形曲面，而是两个安装孔的中心距边界——毕竟这个尺寸直接决定了零件能不能适配现有安装位，长臂的弧度也不是随便画的样条曲线，是顺着受力的弯矩走向做的等强度过渡，根部和上端铰接位的壁厚做了渐变加厚，避免应力集中在弯折拐点处，之前做同类零件踩过坑，弯折处做等壁厚的话，做有限元分析的时候会发现应力峰值比加厚款高40%，反复受交变载荷的时候很容易从拐点处开裂。上端的铰接座做了分体式的轴孔设计，预留了0.2mm的配合间隙，装配的时候不用硬敲，销轴穿入后可以顺畅转动，不会因为加工公差出现卡滞；下端的安装孔做了沉台设计，螺栓头可以完全埋入沉台内，不会突出零件表面刮碰周边的管线或者其他运动部件，这个细节很多新手建模的时候容易漏，等到实际装配的时候才发现螺栓头突出，要么磨螺栓要么改零件，耽误项目进度。

从安装边界来说，这个零件的整体外轮廓没有多余的突出特征，长臂侧面做了1mm的拔模斜度，不管是开模压铸还是机加工铣削都能顺利出模/退刀，不需要额外做后期的清根处理；铰接位的顶部做了两个平行的定位凸台，装配的时候可以直接卡在配套支架的卡槽内，不需要额外做定位工装就能快速找准安装位置，能减少产线装配的对位时间。零件的功能特性上，它不是单纯的结构支撑件，长臂的弧度刚好可以在铰接件转动到锁止位置时，和下端安装位的固定件形成自锁夹角，就算铰接位的销轴出现轻微磨损，也不会因为设备振动出现松脱，这个结构逻辑在很多需要频繁开合的检具夹具上特别好用，不需要额外加弹簧或者锁扣就能保持锁止状态，减少了附属零件的数量，也降低了后期维护的成本。

建模的时候把所有关键尺寸都做了参数关联，比如两个安装孔的孔径、中心距、长臂的壁厚、铰接座的宽度，都可以通过修改参数直接调整尺寸，不需要重新画草图重建特征，做同系列不同载荷等级的衍生型号时，只需要输入对应的尺寸参数就能快速生成新的零件模型，对于做系列化产品设计的工程师来说，这种参数化模型可以节省大量重复建模的时间，也能避免手动改尺寸的时候出现特征关联错误。从实际使用场景来说，这类零件除了做剪钳的结构件，还可以改做小型设备的门铰链锁扣、输送线的挡料杆安装座、工装夹具的压紧臂，只要调整安装孔的尺寸和长臂的长度，就能适配不同的安装空间和载荷要求，属于通用性极强的基础结构件，很多刚入行的工程师做设计的时候总喜欢找复杂的异形结构，其实这类经过实际生产验证的基础结构，可靠性比自定义的异形结构高很多，也更容易采购或者加工，能有效降低设备的生产和维护成本。

做结构设计的时候，这类零件的建模重点其实不在外形好不好看，而是每个特征都要对应实际的加工和装配需求，比如孔位的公差配合、壁厚的均匀性、过渡圆角的大小，甚至是表面的粗糙度要求，都要在建模的时候考虑进去，不能只画个外形就完事，不然模型转到加工环节的时候，工艺人员还要重新补全工艺特征，很容易出现信息传递的误差。这个模型的所有过渡圆角都做了统一的R2处理，既不会因为圆角太小出现应力集中，也不会因为圆角太大导致和周边零件出现干涉，安装孔的位置都做了同轴度约束，装配的时候不会出现孔位错位的问题，就算是用普通的数控铣床加工，也能轻松达到设计要求的精度，不需要用高精度的五轴设备，能有效控制加工成本。
