制造用双耳铰接式液压缸结构设计

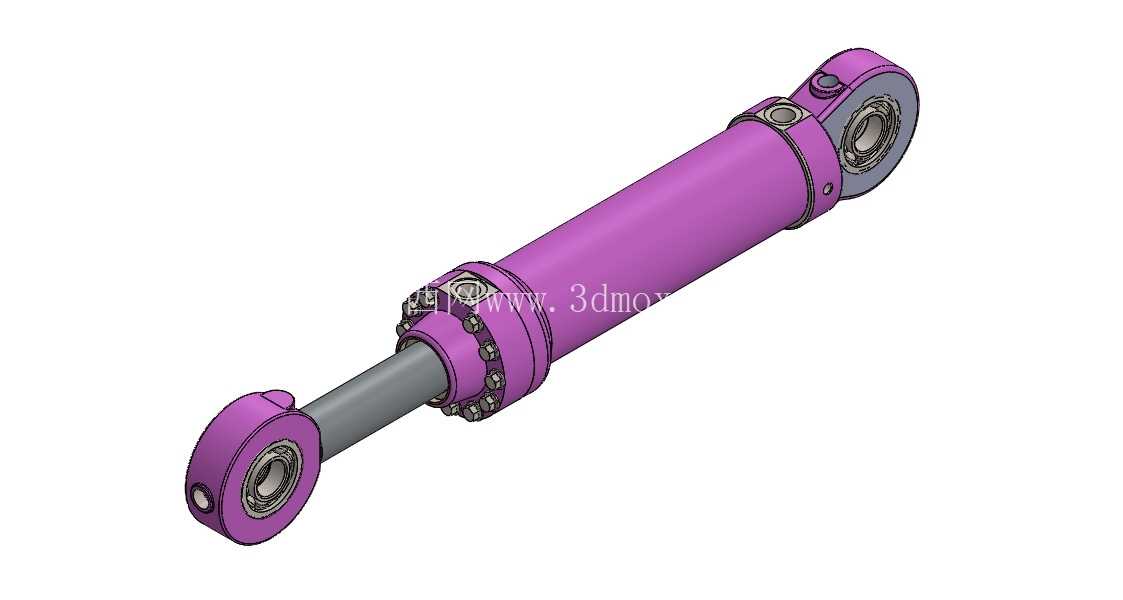

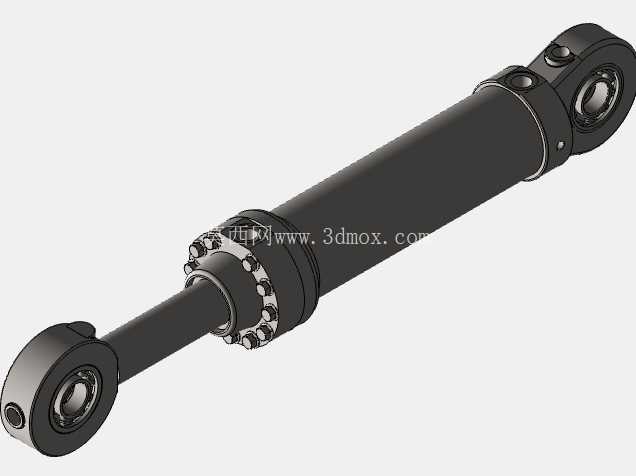

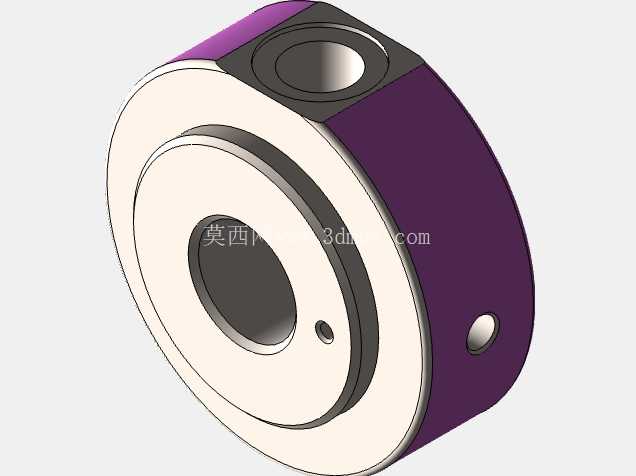

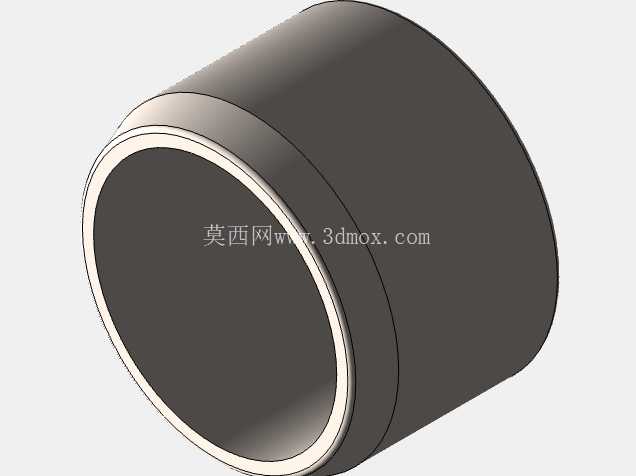

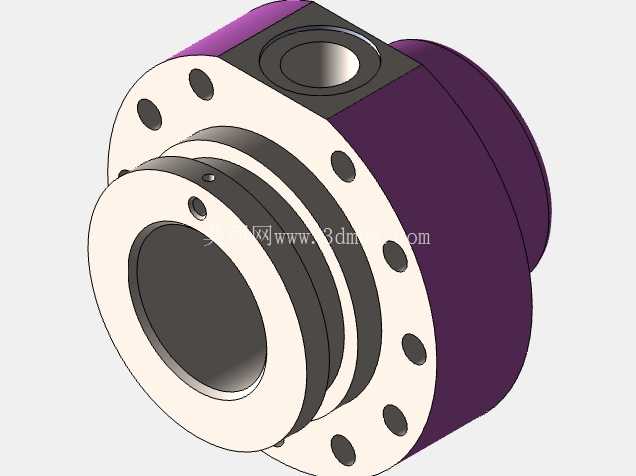

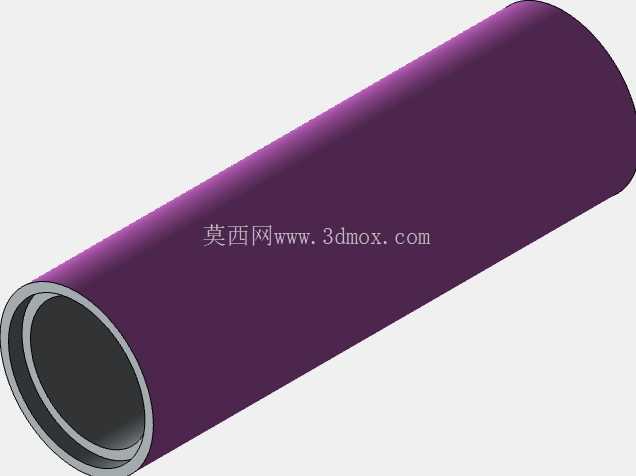

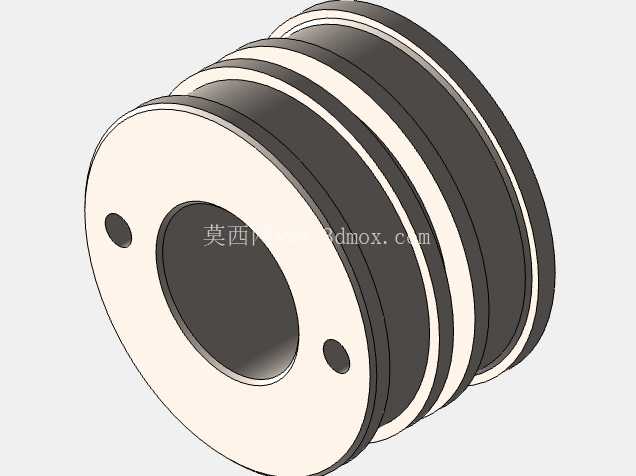

　　在各类工业制造场景的液压传动系统中，液压缸作为将液压能转换为直线往复机械能的核心执行元件，其结构可靠性直接决定整套设备的运行稳定性。本次呈现的这款双耳铰接式液压缸，主要面向工程机械、冶金设备、重型工装夹具这类存在负载摆动需求的安装场景，区别于法兰安装、脚座安装的刚性固定油缸，两端带关节轴承的铰接结构能够补偿安装过程中的同轴度误差，同时适配执行端存在一定角度摆动的工况，避免活塞杆承受额外径向力导致密封件过早磨损、杆体拉伤的问题。从结构设计逻辑来看，这款油缸采用了单杆双作用的经典结构，缸筒部分选用高强度无缝钢管加工，内孔经过珩磨处理保证表面粗糙度与圆柱度，降低活塞往复运动时的密封摩擦阻力，同时减少内泄漏量。活塞与活塞杆的连接采用锁紧螺母加防松垫片的结构，避免高压往复动作下连接松脱，活塞上配置了格莱圈与导向环组合，既保证两腔的密封性能，又能为活塞提供足够的径向支撑，避免活塞偏磨缸筒内壁。端盖与缸筒的连接采用法兰螺栓锁紧结构，相比螺纹连接的缸盖，法兰结构在高压工况下的连接可靠性更高，也便于后期拆解维护更换密封件，端盖内部配置了防尘圈、杆密封、缓冲密封三道密封结构，最外侧的防尘圈能够阻挡外界粉尘、铁屑进入缸体内部，杆密封负责阻止高压油液外泄漏，缓冲密封则可以在活塞运行到行程端点时吸收冲击，避免硬碰撞带来的结构损伤。

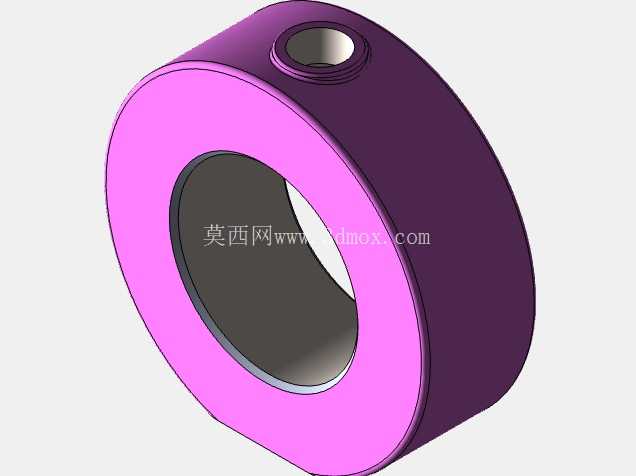

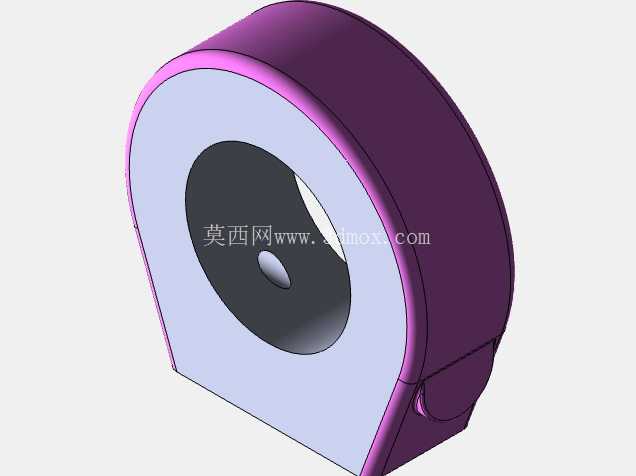

　　两端的铰接耳环内镶嵌了自润滑关节轴承，这类轴承能够承受较大的径向载荷，同时允许耳环与安装销轴之间存在一定角度的偏转，适配安装基座与执行端之间存在角度偏差的场景，在工程机械的动臂驱动、工装夹具的夹紧动作、冶金设备的炉门启闭这类工况中，这种铰接结构能够大幅降低安装对位的精度要求，同时抵消设备运行过程中结构形变带来的附加载荷。从安装边界来看，这款油缸的整体安装距为完全缩回状态下两端耳环孔中心的距离，行程范围覆盖常规中短行程的使用需求，缸体外径根据额定压力等级做了对应的壁厚校核，保证在额定工作压力下缸筒的形变处于允许范围内，不会因为缸筒胀大导致密封失效。

　　进出油口设置在缸筒靠近两端盖的位置，采用标准公制螺纹连接，便于现场配接液压管路，油口内部做了流道倒角处理，减少高压油液流动时的阻力与局部涡流，降低系统发热。在实际选型应用中，这类铰接油缸需要根据负载大小匹配对应的缸径与杆径，计算活塞杆的压杆稳定性，避免长行程工况下活塞杆受压弯曲，同时要根据系统工作压力匹配对应的密封件材质，普通矿物油工况下选用丁腈橡胶密封即可，若应用在高温、高腐蚀的特殊场景，则需要更换氟橡胶等特殊材质的密封件。设计过程中需要重点关注活塞杆表面的硬度与镀层处理，通常活塞杆表面会经过淬火处理后镀硬铬，提升表面耐磨性与防锈能力，避免长期暴露在外界环境中出现锈蚀，拉伤杆密封。

　　另外，两端耳环的销轴配合间隙需要控制在合理范围，间隙过大会导致动作过程中出现冲击异响，间隙过小则会增加安装难度，甚至在受热膨胀后出现卡滞。这款油缸的结构设计充分考虑了制造加工的工艺性，缸筒、端盖、活塞杆、耳环这些零件都可以采用常规的机加工设备完成加工，不需要特殊的定制工装，适合中小批量的生产制造，同时密封件全部选用标准规格，后期维护更换的配件采购成本低，能够有效降低设备的全生命周期使用成本。在液压系统配置上，这类双作用油缸通常需要搭配换向阀实现伸缩动作，根据负载运行速度需求匹配对应的泵流量，同时在回路中设置溢流阀限制系统最高压力，避免过载损坏油缸结构，对于运行速度较快、负载惯性较大的场景，还需要在油缸两端设置外置缓冲阀或者采用带内置缓冲的结构，吸收行程末端的冲击动能，提升设备运行的平稳性。
