汽车后桥齿轮差速器传动总成结构

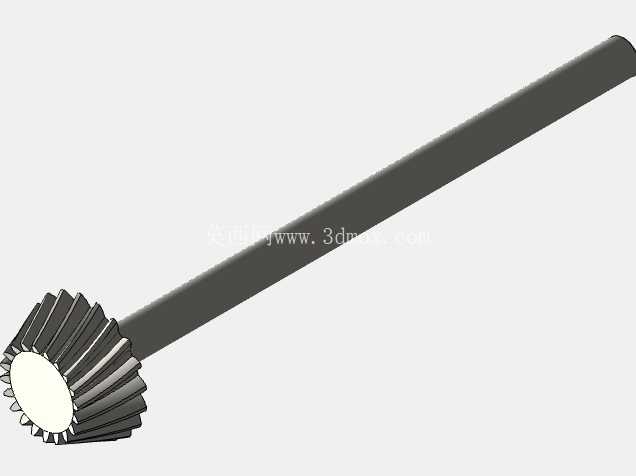

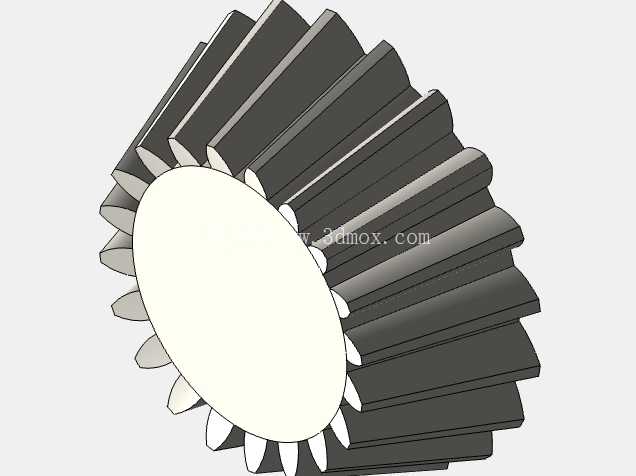

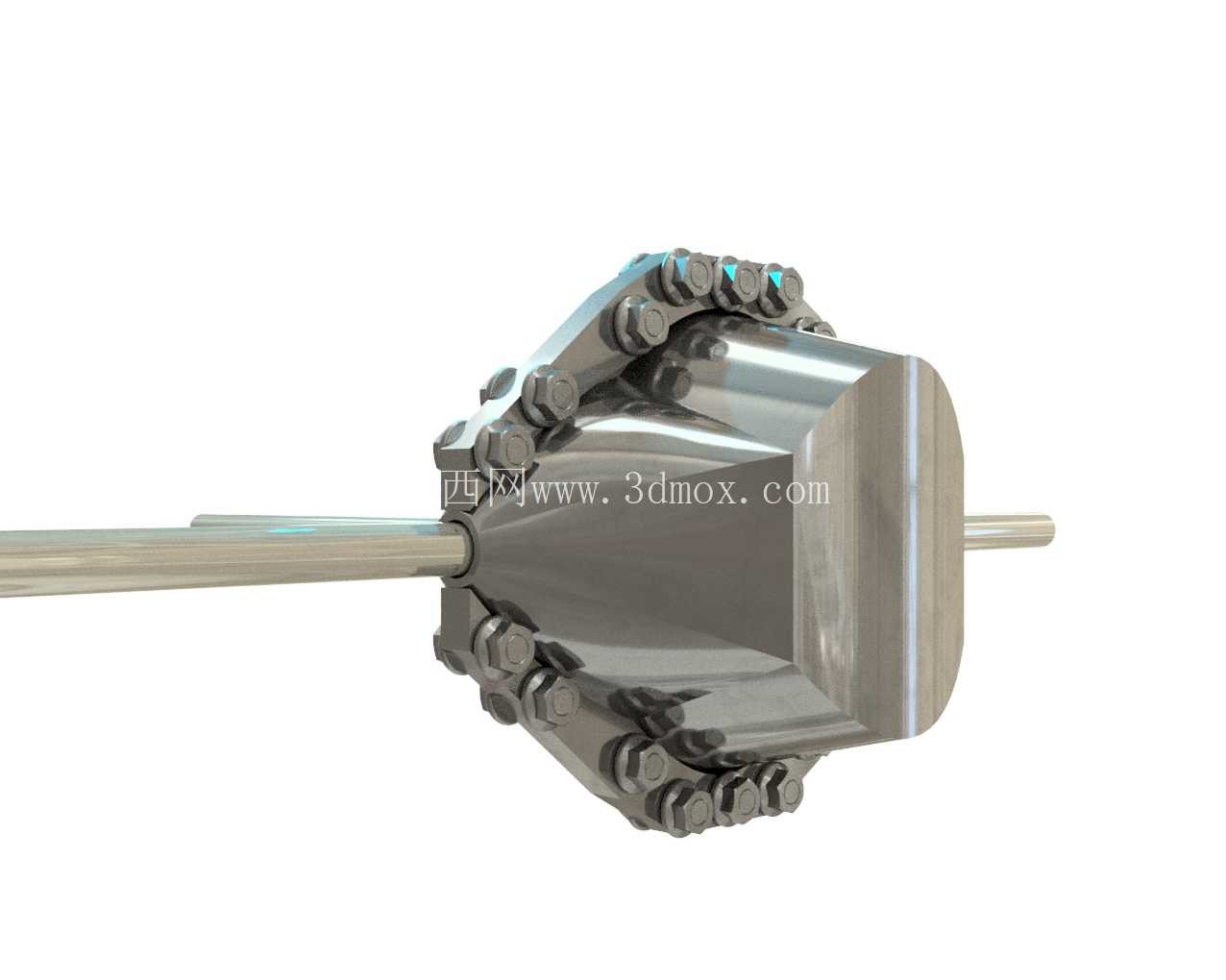

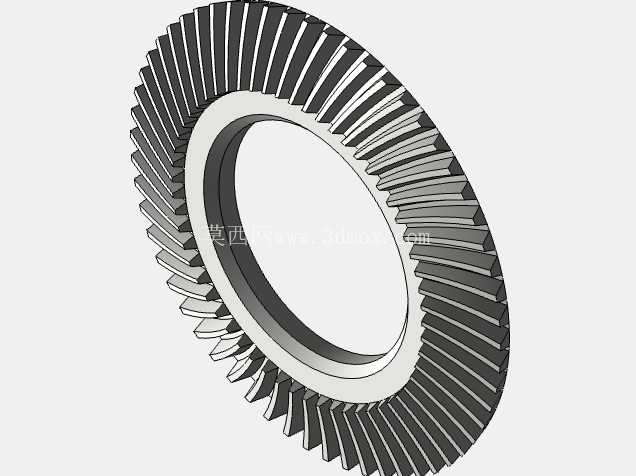

　　这套差速器总成匹配2.61的主传动比，主减速齿圈齿数为52，与之啮合的主动小齿轮齿数为26，齿形采用渐开线圆柱齿轮配合锥齿轮传动结构，主锥齿轮组的齿形参数经过啮合计算校验，节距角、接触斑点的位置都经过优化，确保全工况下齿轮啮合的平稳性，避免重载起步、急加速时出现齿面冲击、异响甚至断齿的失效问题。从结构布局来看，整个差速器总成通过差速器壳体承载内部的行星齿轮、半轴齿轮、行星齿轮轴，壳体外圈通过螺栓与主减速从动齿圈刚性连接，两端通过轴承支撑在后桥主减速器的桥壳安装座内，安装边界需要匹配桥壳内部的腔体空间，两端伸出的半轴连接花键需要与左右半轴的花键参数完全匹配，保证扭矩传递的同轴度，避免花键偏磨。在商用乘用车辆的后驱传动架构中，后桥差速器是连接主减速器输出端与左右驱动半轴的核心传动部件，日常行驶过程中，车辆转弯时左右驱动轮的行驶轨迹半径存在客观差值，若两侧半轴采用刚性硬连接传递扭矩，会出现轮胎拖滑、传动部件憋劲、转弯阻力陡增的问题，差速器的核心作用就是在向两侧半轴传递动力的同时，允许两侧半轴以不同转速旋转，尽可能让轮胎保持纯滚动状态，减少不必要的轮胎磨损与传动系统内耗。

　　设计过程中首先要明确传动比匹配要求，根据整车动力总成的输出扭矩、轮胎滚动半径、目标最高车速与爬坡性能确定主减速比，再反推齿轮的模数、齿数、压力角等核心参数，齿轮建模过程中需要严格保证渐开线齿形的生成精度，齿向修形、齿顶修缘的参数要匹配实际加工工艺能力，避免建模齿形与实际加工齿形出现偏差导致装配后啮合异响。差速器内部的行星齿轮与半轴齿轮的啮合间隙、行星齿轮轴与壳体的配合间隙都需要预留合理的公差范围，既要保证转动灵活无卡滞，又要避免间隙过大导致传动冲击、齿轮窜动。

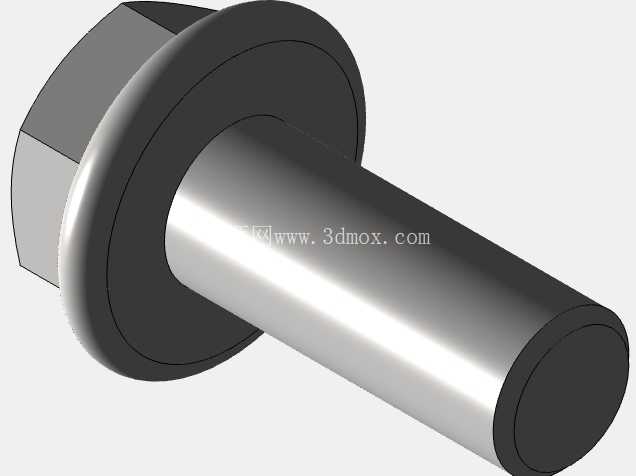

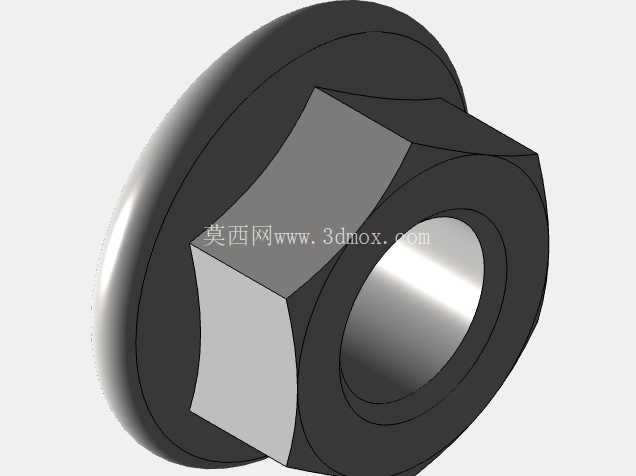

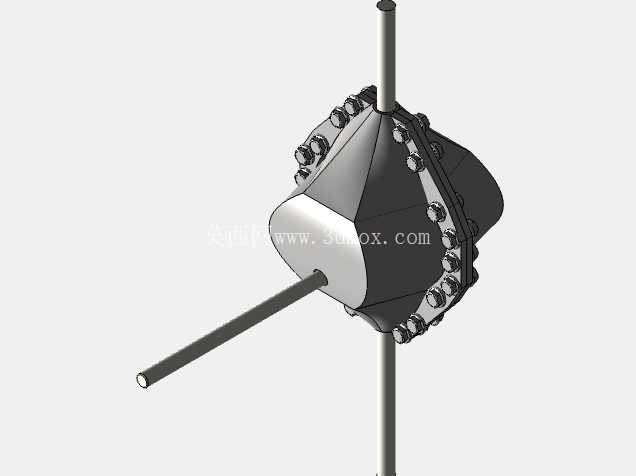

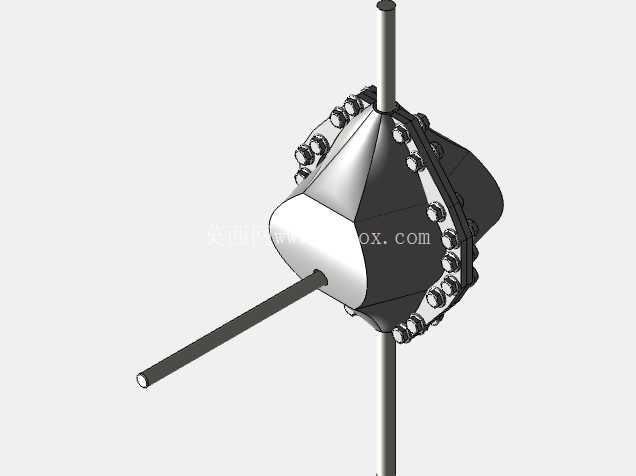

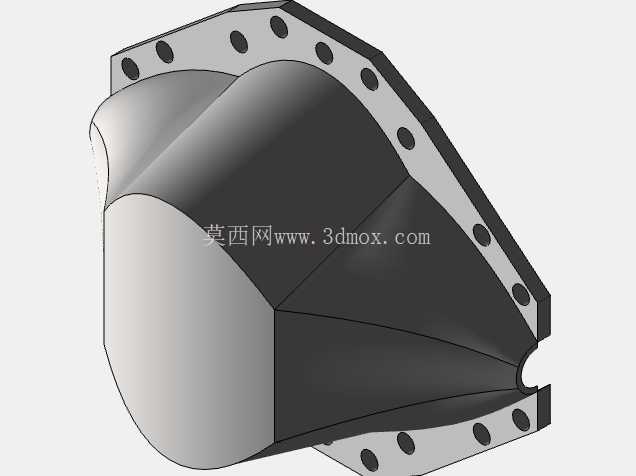

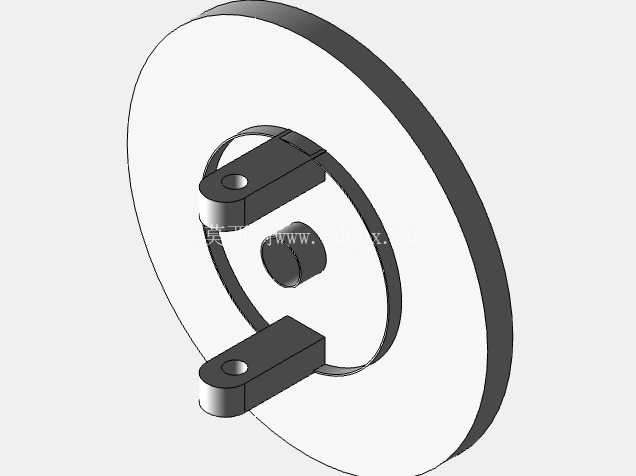

　　总成的外部壳体采用剖分式结构，结合面通过螺栓紧固，外圈的螺栓排布均匀，保证壳体结合面的压紧力一致，避免齿轮油渗漏，同时壳体的外形需要避让桥壳内部的加强筋、润滑油道结构，保证装配时无干涉。实际装车应用中，这套差速器总成需要承受整车起步、制动、颠簸路面行驶时的交变冲击载荷，因此壳体的材质选型、壁厚设计、加强筋布局都需要经过强度校核，齿轮的热处理工艺参数也要匹配载荷要求，保证齿面硬度与芯部韧性的平衡，既要有足够的耐磨性能，又能承受瞬时冲击载荷不会崩齿。

　　建模时除了保证各个零件的单体尺寸精度，还要做好运动学约束的匹配，模拟行星齿轮随差速器壳体公转的同时，根据左右半轴的转速差实现自转的运动逻辑，还原真实车辆转弯时差速器的实际工作状态，方便后续做运动仿真、干涉检查时能够准确复现实际运行工况，提前发现结构设计中存在的运动干涉、装配间隙不足等问题，减少后续实物样机的试错成本。对于从事车桥设计、传动系统匹配的工程师而言，这类高精度的差速器总成模型可以作为同类型产品设计的参考基准，核对齿轮参数匹配、安装边界尺寸、壳体结构布局的合理性，也可以用于教学演示中差速器工作原理的直观展示，帮助理解差速作用的机械逻辑。
