摩托车骑行载具配套杯托固定支架

　　日常两轮摩托车骑行过程中，随身饮品的放置一直是骑手容易忽略的使用痛点，常规摩托车原厂配置极少预留专门的饮品放置位，骑手若将瓶装水、罐装饮料放置在储物箱内，行驶途中取用十分不便，若手持饮品则会严重影响骑行操控安全，这款杯托支架正是针对这一实际使用场景开发的配套固定配件。从结构设计来看，该杯托采用半开放环抱式主体结构，主体承托环做了上下双圈的限位设计，上部开口环用于约束饮品容器的上部径向位移，下部承托托边用于托住容器底部，避免车辆颠簸时容器从下方滑脱，同时前侧预留的开放式缺口可以适配带把手的马克杯、带侧凸耳的运动水杯等非完全圆柱型容器，相比全封闭环形杯架的适配范围更广。

　　安装端采用带单螺栓孔的悬臂式固定结构，固定座上预留的通孔可以适配摩托车车把、护杠、侧边架等常见管径的圆管安装位，安装时仅需穿过配套螺栓配合抱箍即可完成固定，悬臂部分做了向内的弧度收窄，既保证了足够的支撑强度，又不会过多占用车把周边的操作空间，避免影响骑手操控油门、刹车以及离合手柄。设计阶段充分考虑了骑行工况的振动特性，主体承托环的壁厚做了均匀化处理，通过有限元仿真验证，在常规铺装路面颠簸振动下，环体不会出现应力集中导致的断裂问题，固定座与悬臂的衔接位置做了加厚过渡处理，抵消长期振动带来的金属疲劳影响。

　　安装边界方面，该杯托固定座的安装孔位中心到承托环中心的悬臂长度经过反复校核，安装后承托环不会与车把上的控制开关、后视镜底座发生干涉，承托环的内径适配市面上绝大多数常规瓶装饮用水、罐装饮料以及直径在70-85mm区间的便携水杯，下部承托边的宽度足够支撑容器底部1/3以上的接触面积，即使车辆经过减速带、坑洼路面产生较大幅度颠簸，容器也不会出现倾斜洒漏甚至脱出的情况。实际使用中，该杯托除了放置饮品之外，也可临时收纳折叠雨伞、小型维修工具筒等柱状随身物品，拓展了骑行载物的灵活度。

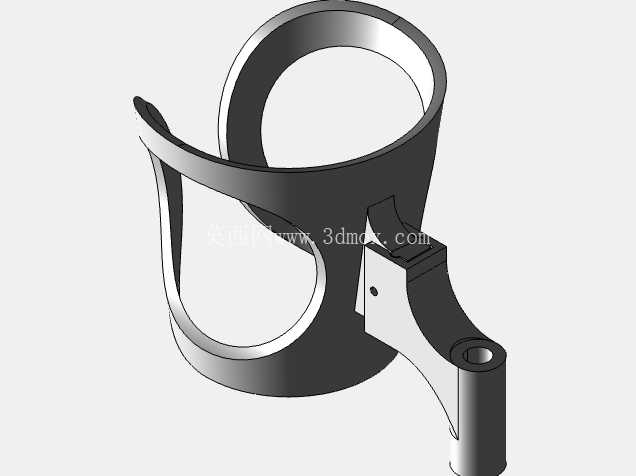

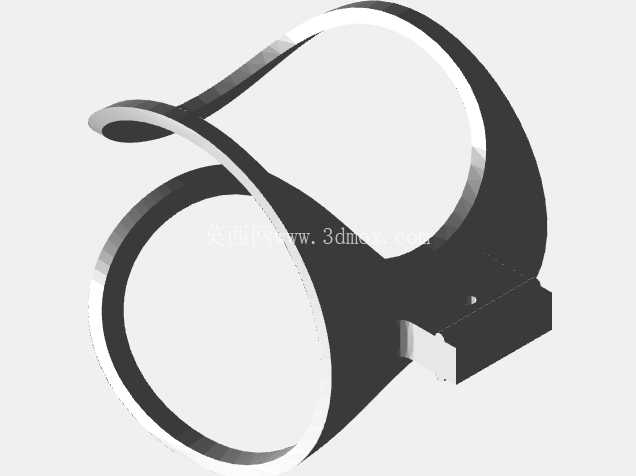

　　结构建模过程中，对所有的折弯过渡位置都做了圆角处理，避免尖锐边角在骑行过程中剐蹭骑手衣物或者皮肤，固定座的贴合面做了微弧处理，能够更好地贴合圆管型安装基面，减少安装后的松动概率。不同于市面上常见的塑料卡扣式杯架，该金属结构的杯托在高温暴晒、低温严寒等极端天气下不会出现材质脆化、卡扣断裂的问题，长期使用的结构可靠性更高，适配跨骑、踏板、弯梁等多种类型的摩托车安装使用，也可拓展安装在电动自行车、 ATV全地形车等同类带圆管护杠或车把的载具上，解决户外骑行过程中的饮品放置需求。建模时对各个配合面的公差做了合理预留，若采用压铸工艺批量生产，拔模角度设置合理，不会出现脱模卡滞的问题，后续表面处理可采用喷塑、电泳等工艺提升户外耐锈蚀能力，适应雨天骑行、泥水飞溅等复杂使用环境。
