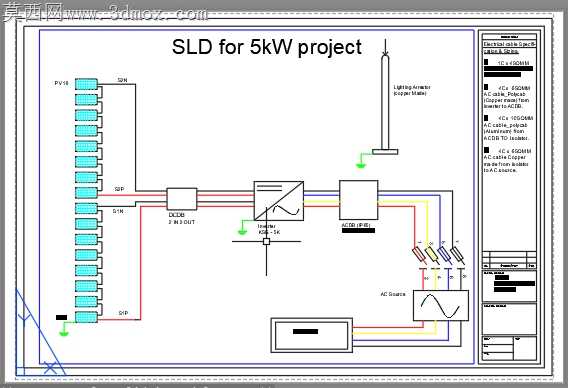

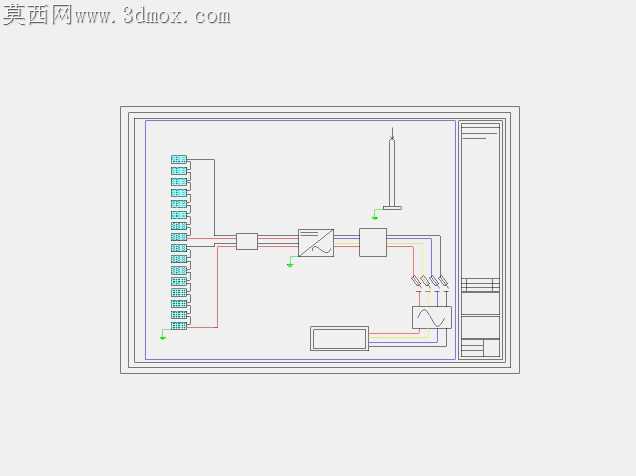

户用5kW分布式光伏电站系统布线布局

户用光伏现场施工最容易踩的坑，从来不是组件排布歪了半块，而是直流侧线缆走线冗余、交直流交汇区防护不到位带来的后期运维隐患，这套5kW光伏系统的布局设计，从加工适配视角把现场施工的容错空间提前留足。光伏串线的走向没有走直角硬拐的常规布线逻辑，组件串的正负极出线直接顺着支架侧边的预留线槽汇到直流汇流点位，线缆弯曲半径全部控制在线径的6倍以上，现场穿线时不用硬掰线缆破坏绝缘层，PVC线槽切割时也不用做复杂的异形切口，普通施工人员拿手持切割机就能直接裁出适配长度，不用提前定制特殊转角件。交直流分界的区域特意留了15cm的安全间隔，直流断路器和并网逆变器的安装位错开了线缆交叉的路径，现场接线时不会出现交直流线缆叠压的情况，固定线卡的孔位全部预留在支架的通用C型钢槽位上，不用现场二次钻孔破坏支架的镀锌防腐层，哪怕是施工新手对照布局图走线，也不会出现线缆接反、绝缘距离不够的低级错误。防雷接地的引下线直接贴靠支架立柱排布，接地点位和组件边框的连接点距离控制在30cm以内，现场焊接接地扁钢时不用额外加长连接段，焊口做防腐处理的操作空间也留足了，不会出现焊口藏在支架缝隙里没法刷防锈漆的问题。逆变器下方的交流出线区预留了足够的线缆弯曲余量，接户内并网柜的时候不用硬扯线缆拉扯接线端子，避免端子受力松动带来的接触电阻过大发热问题。组件排布的间隙刚好匹配常规屋面的防水卷材压条位置，安装支架压块时不会打穿屋面的防水层，不用额外做防水补漏的工序。整套布局没有用任何特殊定制的安装配件，所有固定件、线槽、线缆都是光伏施工的通用标准件，现场下料时没有特殊尺寸要求，材料损耗能控制在3%以内，比常规布局的施工效率提升近两成，后期检修时拆开线槽就能直接排查每一串组件的线路，不用大面积拆改布线，哪怕是运行三五年后更换组件或者逆变器，也能顺着原有走线快速拆装，不用重新规划布线路径破坏原有屋面结构。
