埃丁400系列永久记号笔精细结构还原

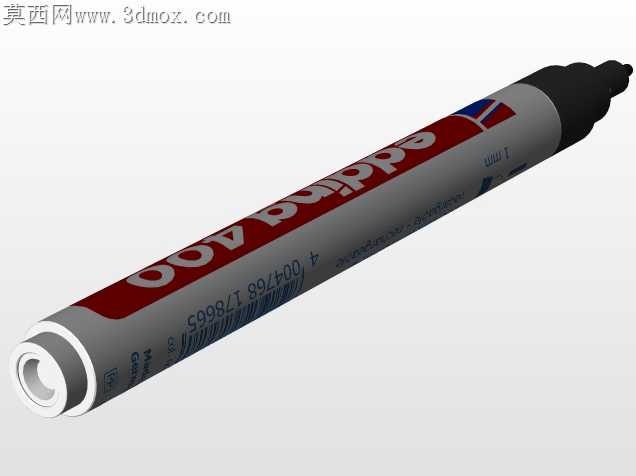

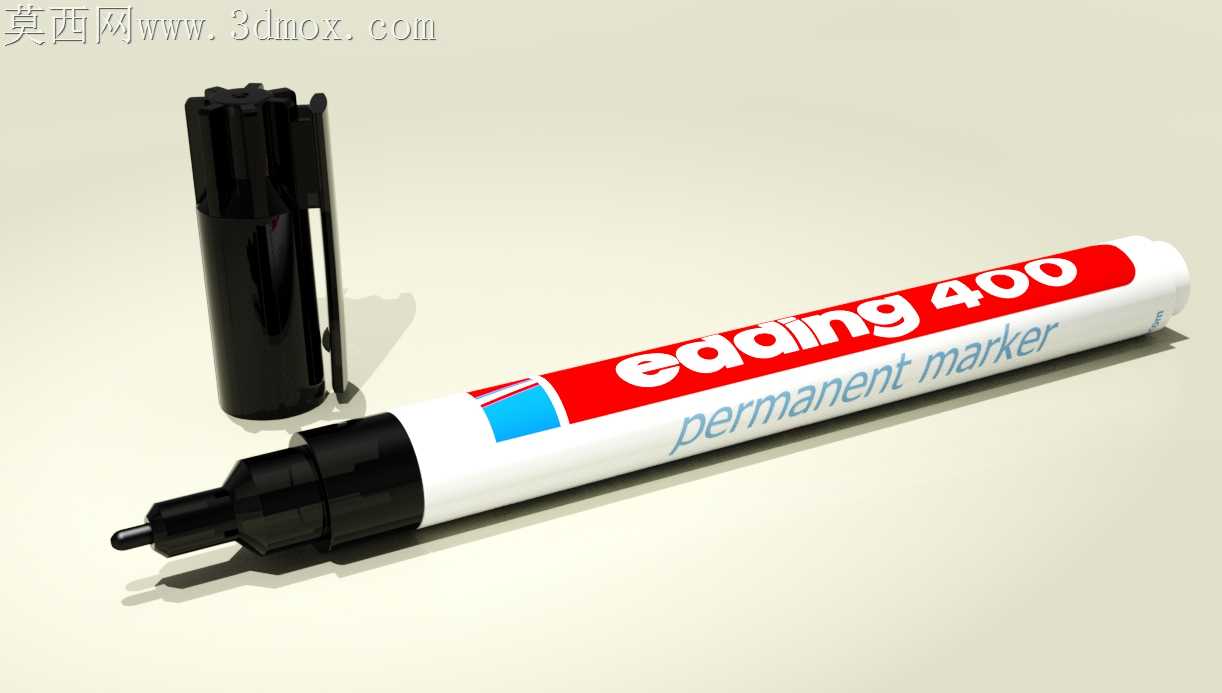

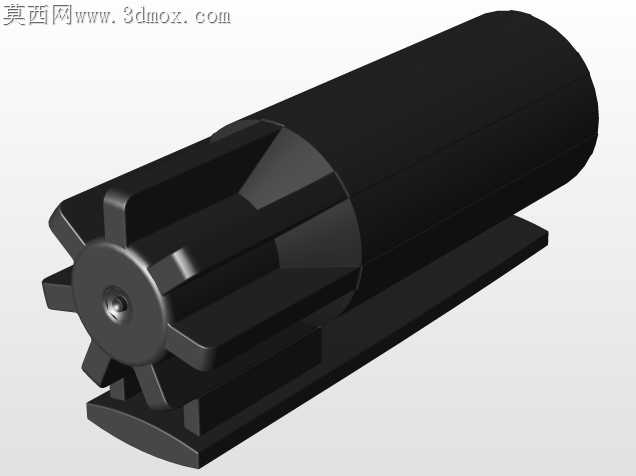

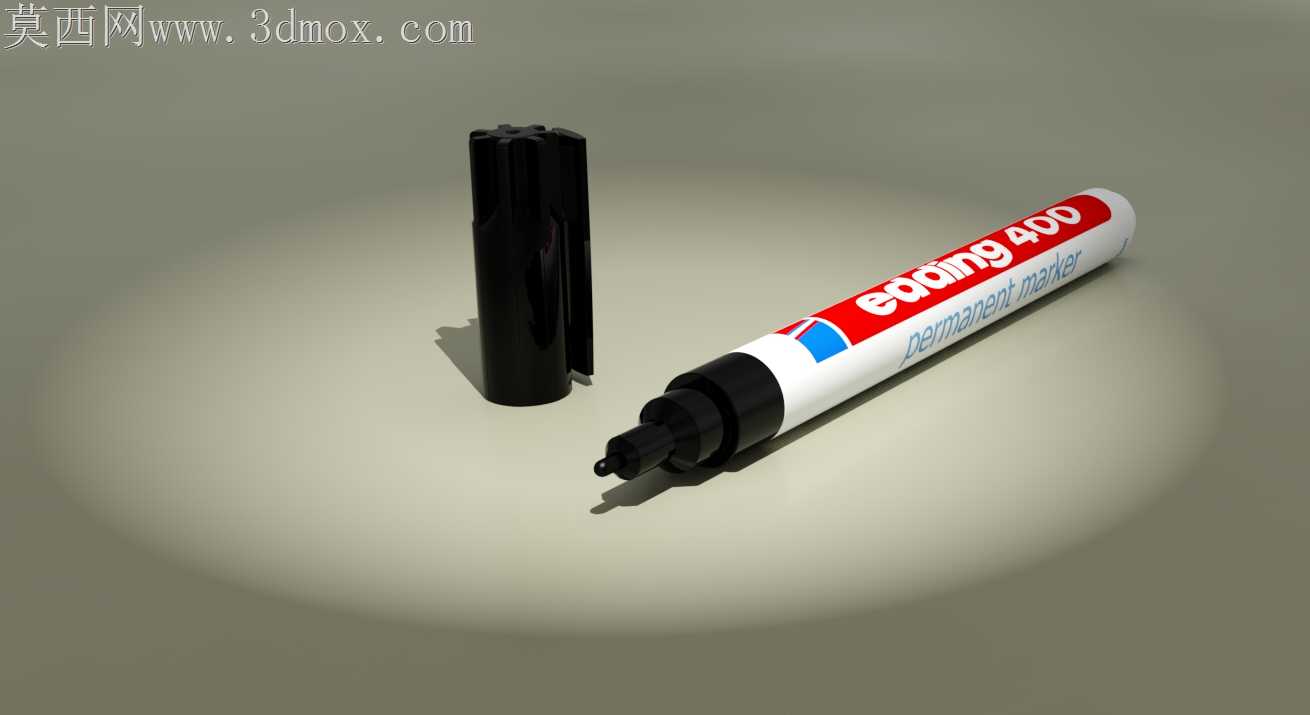

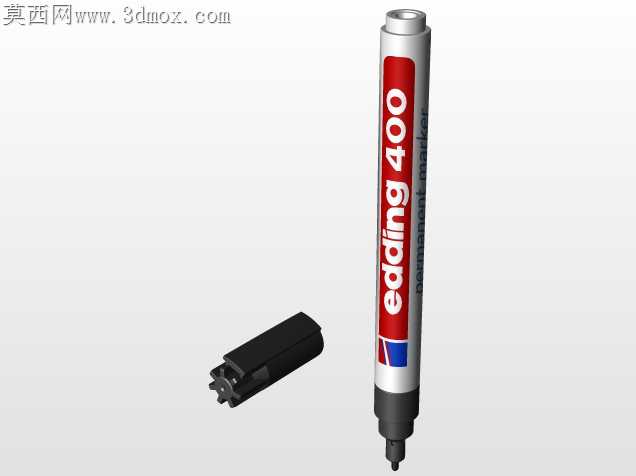

日常量产的记号笔常出现笔帽扣合松脱、笔尖密封失效导致墨水干涸的问题，这套埃丁400系列记号笔的三维结构还原，完全围绕装配公差与密封可靠性做细节拆解。笔帽内侧的环形卡扣筋位没有做等厚设计，靠近笔帽开口端的筋位做了0.12mm的拔模斜度偏移，既能保证笔身插入时的顺滑导向，又能让卡扣在扣合到位后刚好卡入笔身颈部的环形凹槽，反复插拔150次以上也不会出现松脱掉帽的情况。笔帽内部的密封胶圈安装槽做了微幅的过盈设计，槽深比常规密封胶圈的线径小0.08mm，胶圈压入后能紧密贴合笔尖根部的锥形面，哪怕笔身倒置存放三个月，也不会出现墨水挥发干结的问题。笔尖部分的纤维笔头固定座做了三段式台阶结构，最前端的细台阶刚好露出笔嘴1.5mm的书写长度，中间的台阶卡在笔嘴内孔的限位台处，避免书写受力时笔头回缩，尾部的粗台阶和储墨棉的前端紧密贴合，保证墨水导流的连续性，不会出现书写断墨的情况。笔身的标签区域做了微凹的沉台设计，沉台深度刚好是不干胶标签的厚度，标签贴附后和笔身曲面完全齐平，不会出现标签边缘起翘、握持时硌手的问题。笔尾的封盖和笔身采用超声波焊接结构，焊接筋做了三角形截面设计，焊接时熔料能均匀填充到焊接槽内，不会出现溢料影响外观的情况，同时能保证笔身内部的储墨腔完全密封，避免墨水从尾部渗漏。笔身的握持区域做了极细微的磨砂纹理处理，纹理深度控制在0.03mm，既不会因为过于光滑导致握持打滑，也不会因为纹理过深积攒手上的汗渍污渍，日常握持书写的触感更舒适。渲染时特意还原了笔身高光白漆的半光泽质感，笔帽的黑色亮面塑料做了轻微的橘皮效果调整，避免出现过于虚假的镜面反射，标签上的印刷色彩和文字边缘做了微幅的模糊处理，更贴近真实量产产品的印刷精度，不会像渲染图那样锐利生硬。这套结构还原没有做多余的艺术化修改，所有尺寸公差都参考量产文具的装配标准，哪怕直接拿去做开模验证，也不需要做太多的结构调整，能直接对接小批量试产的需求。
