金属薄板加工专用角度定位拼图桌

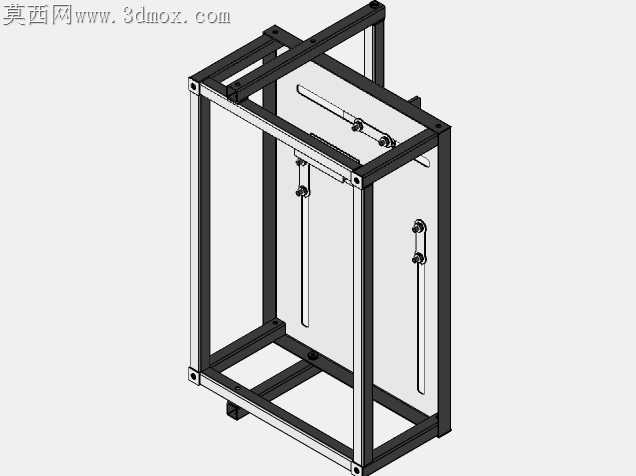

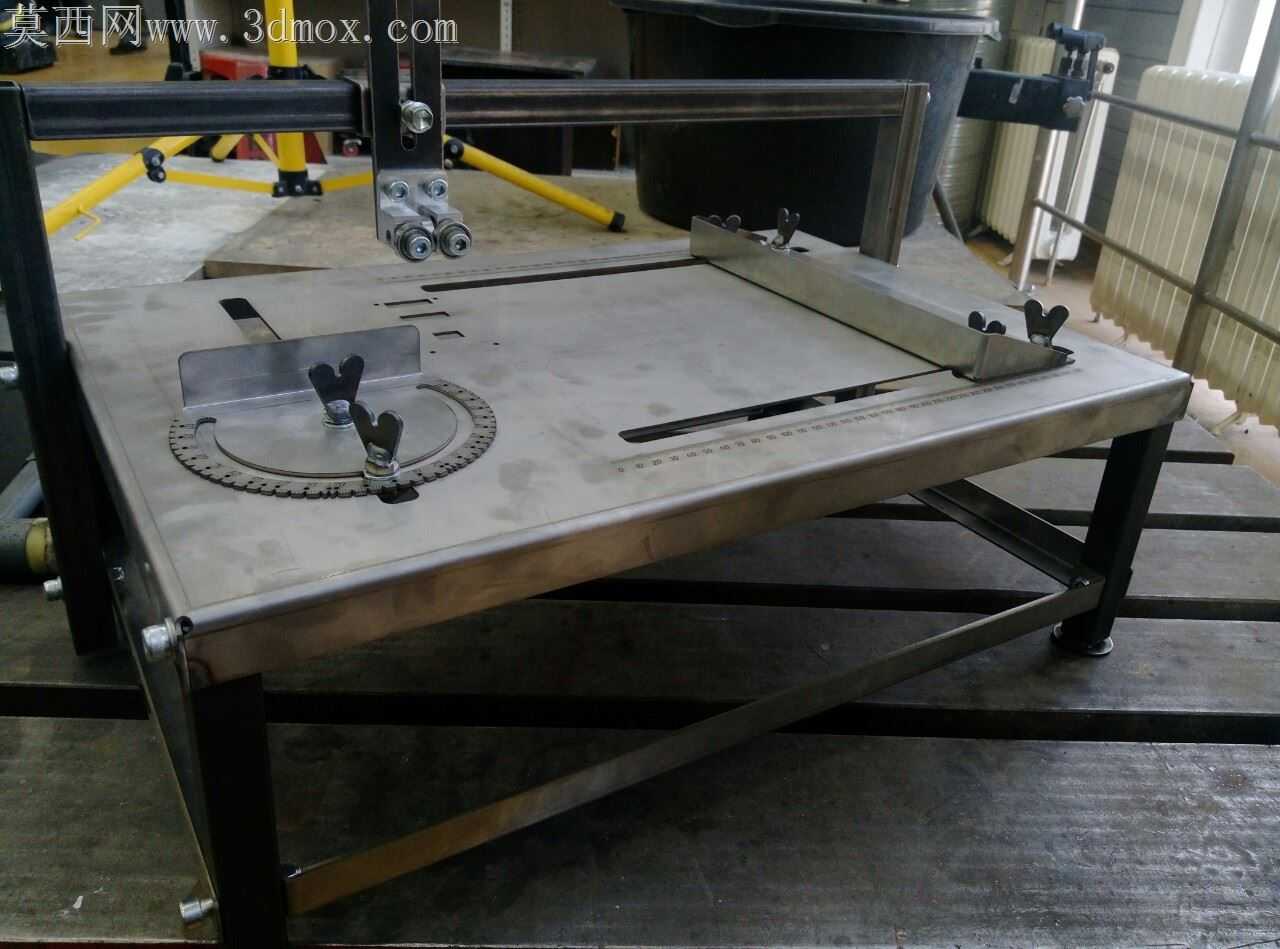

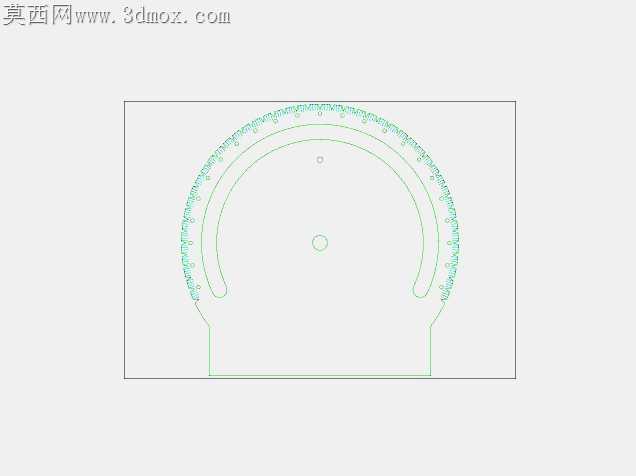

薄板金属加工现场最容易出现的问题，就是手持工件裁切时角度偏移、板材窜动导致的尺寸超差，尤其是2mm厚度钢板的批量裁切作业，普通工作台没有定位基准，全靠工人手持对齐，不仅效率低，切边的直线度、角度公差很难稳定控制，稍有不慎就会出现整批工件报废的情况。这款工作台的设计完全围绕激光切割下料后的现场加工适配展开，桌面直接采用2mm钢板作为基材，和待加工板材厚度一致，所有安装孔位、定位槽都可以在激光切割机上一次加工成型，不需要二次铣削或者钻孔，下料完成后只需要弯折桌腿、焊接支撑框架就能完成组装，完全适配小型加工车间的现有加工能力，不需要额外添置专用加工设备。桌面嵌入的带刻度角度转盘是整个设计的核心，转盘边缘做了细密的角度刻度，配合两个带蝶形螺母的快速压紧件，不需要额外的角度尺测量，直接把待加工板材靠在转盘的定位挡边上，转动转盘对准需要的裁切角度，拧紧蝶形螺母就能完成角度锁定，压紧件的压头做了圆弧过渡，不会在薄板表面留下压痕，就算是表面带覆膜的装饰板材也不会被压坏。桌面预留的长条形导向槽刚好适配裁切工具的导向靠山，靠山可以沿着槽位滑动调整位置，不需要额外夹持固定，槽位的宽度公差控制在0.1mm以内，靠山滑动时没有明显旷量，裁切过程中不会出现偏移，切边的直线度可以控制在0.2mm每米以内，完全满足普通钣金件的加工精度要求。桌腿采用方管焊接结构，斜向的支撑撑杆直接焊接在桌腿和桌面框架之间，不需要额外的螺栓连接，整个工作台的承重可以达到150kg以上，就算是放置较重的电动裁切工具也不会出现晃动，桌脚位置预留了可调脚垫的安装位，地面不平整时可以调整脚垫高度，保证桌面始终处于水平状态，避免板材因为桌面倾斜出现滑动。很多小型工作台容易忽略的细节是切屑的收集，这款桌面的边缘做了微小的下沉折边，裁切产生的金属切屑不会直接掉落到地面，会沿着折边汇集到桌面的边角位置，作业完成后只需要用毛刷扫到边角就能集中清理，不会出现切屑散落划伤地面或者扎伤工人的情况。角度转盘的下方做了隐藏式的推力轴承，转动时没有卡顿感，就算是长时间频繁调整角度，也不会出现转盘磨损导致的间隙变大，转盘的定位面和桌面保持齐平，不会出现凸起刮花板材表面的情况。压紧件的螺杆采用细牙螺纹，锁紧时的行程更短，工人只需要拧半圈就能完成压紧或者松开，比普通粗牙螺纹的夹具操作效率提升一倍以上，长时间作业也不会出现手腕酸痛的问题。整个工作台没有复杂的曲面结构，所有零件都是平面板材或者标准型材，焊接时不需要制作专用的焊接工装，只需要按照图纸上的定位点对齐就能完成焊接，焊接完成后只需要打磨焊渣，不需要做额外的表面处理，就算是新手焊工也能完成组装，制作成本比市面上的同类定位工作台低六成以上，完全适合小型钣金加工门店、个人DIY工作室使用，不管是裁切金属薄板、PVC板还是木板，都能获得稳定的定位精度，减少因为定位不准产生的废料损耗。
