汽车发动机配套千斤顶总成结构设计

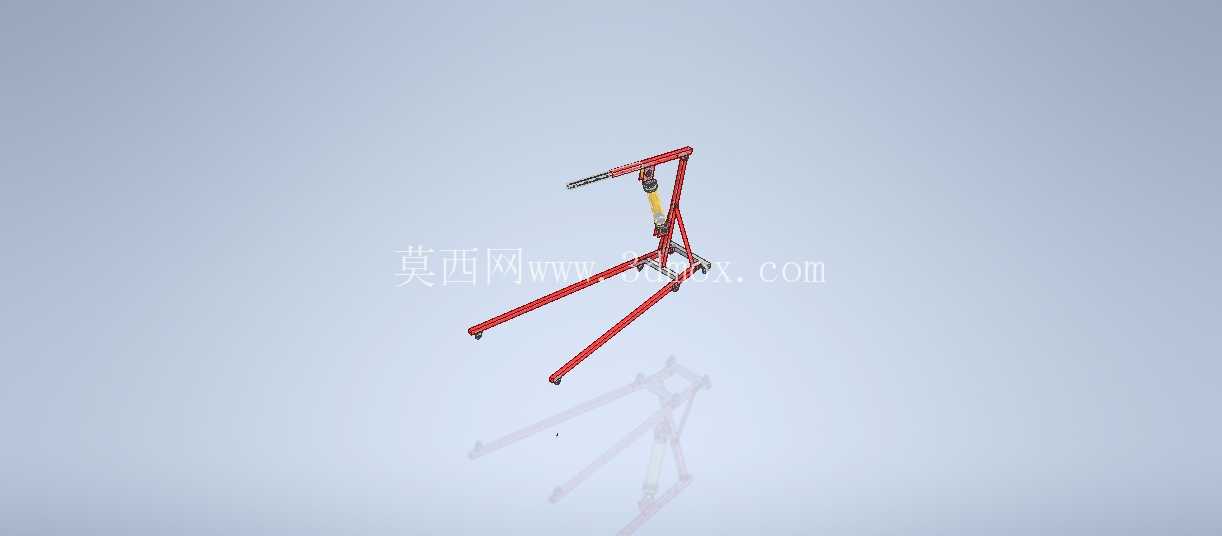

在商用车与乘用车的发动机维保作业场景里，常规通用千斤顶往往存在支撑点匹配度差、举升行程不足、作业时易与发动机油底壳、周边管线发生干涉的问题，这款针对汽车发动机维保场景设计的千斤顶总成，从实际工位需求出发完成整套结构的三维建模，所有配合面、运动行程都经过实际作业工况的校验，可直接用于维保工位的工具选型参考、现有千斤顶的结构改型设计。

整套结构的核心设计思路围绕发动机维保的特殊工况展开，区别于普通车辆换胎用的卧式、剪式千斤顶，这款总成的支撑顶头做了仿形适配，对应发动机缸体侧边的专用支撑凸台位置，避免举升过程中顶头滑移刮伤油底壳密封面，也不会挤压到发动机周边的燃油管路、线束接插件。在承重结构的排布上，采用了双级液压推杆配合导向套的结构，相比单级推杆，在相同闭合高度下能获得更长的举升行程，适配不同排量发动机的离地间隙差异，不管是小排量乘用车的铝制缸体发动机，还是中重型商用车的铸铁缸体柴油发动机，都能在其行程覆盖范围内完成平稳举升。

从安装边界与外形尺寸来看，整套总成的闭合高度控制在180mm以内，可轻松伸入发动机舱下方的维保空间，底座采用加宽的分体式支撑脚，四个支撑脚的接触面积做了加大处理，在车间环氧地坪、硬化水泥地面甚至带有轻微坡度的工位上，都能保证足够的支撑稳定性，不会因为发动机重心偏移出现侧倾风险。顶头的支撑面做了15mm厚度的聚氨酯缓冲垫嵌装结构，硬接触部分采用45号钢调质处理，既保证足够的承重强度，又能避免刚性接触刮伤发动机缸体的漆面与加工面。

在功能特性上，这套千斤顶总成集成了卸荷阀的慢回位结构，松开卸压手柄时，推杆不会出现快速下落的情况，能以每秒5mm以内的速度平稳下降，方便维保人员在发动机落位过程中调整对接位置，避免发动机与机舱悬置、支架发生硬碰撞。液压腔的密封结构采用了双唇口密封圈搭配导向环的设计，在满负荷承重状态下，24小时内的沉降量不超过2mm，满足长时间发动机拆解、装配作业的支撑需求，不会因为保压性能差导致作业过程中出现下沉风险。推杆的表面做了硬铬镀层处理，粗糙度控制在Ra0.8以下，减少密封圈的磨损，延长整套工具的使用寿命，日常维保只需要定期补充液压油、检查密封圈磨损情况即可，维护成本极低。

从实际应用场景延伸来看，这套结构除了用于4S店、汽修厂的发动机维保工位，还可以适配发动机拆解台的辅助支撑、发动机分装线的工位举升需求，只需要更换对应规格的顶头仿形块，就能适配不同型号发动机的支撑需求。建模过程中所有的铰接点、配合公差都按照实际加工精度设置，销轴与销孔的配合采用H8/f7的间隙配合，保证铰接处转动灵活无卡滞，同时不会出现过大的旷量导致举升过程中出现晃动。底座的加强筋排布经过受力仿真校验，在满负荷1.5倍额定承重的工况下，底座的最大变形量不超过0.3mm，不会因为长期承重出现塑性变形。

在操作结构的设计上，压杆的操作力控制在300N以内，普通成年男性单手即可完成举升操作，压杆的插接位置做了多角度可调设计，在发动机舱周边有部件遮挡的情况下，可以调整压杆的操作角度，避免操作过程中碰到周边零部件。卸荷阀的旋钮做了滚花处理，戴劳保手套操作时也能轻松拧动，不会出现打滑的情况。整套结构的所有零部件都做了模块化拆分，易损件比如密封圈、缓冲垫、销轴都可以单独更换，不需要整体报废，进一步降低了工具的全生命周期使用成本。
