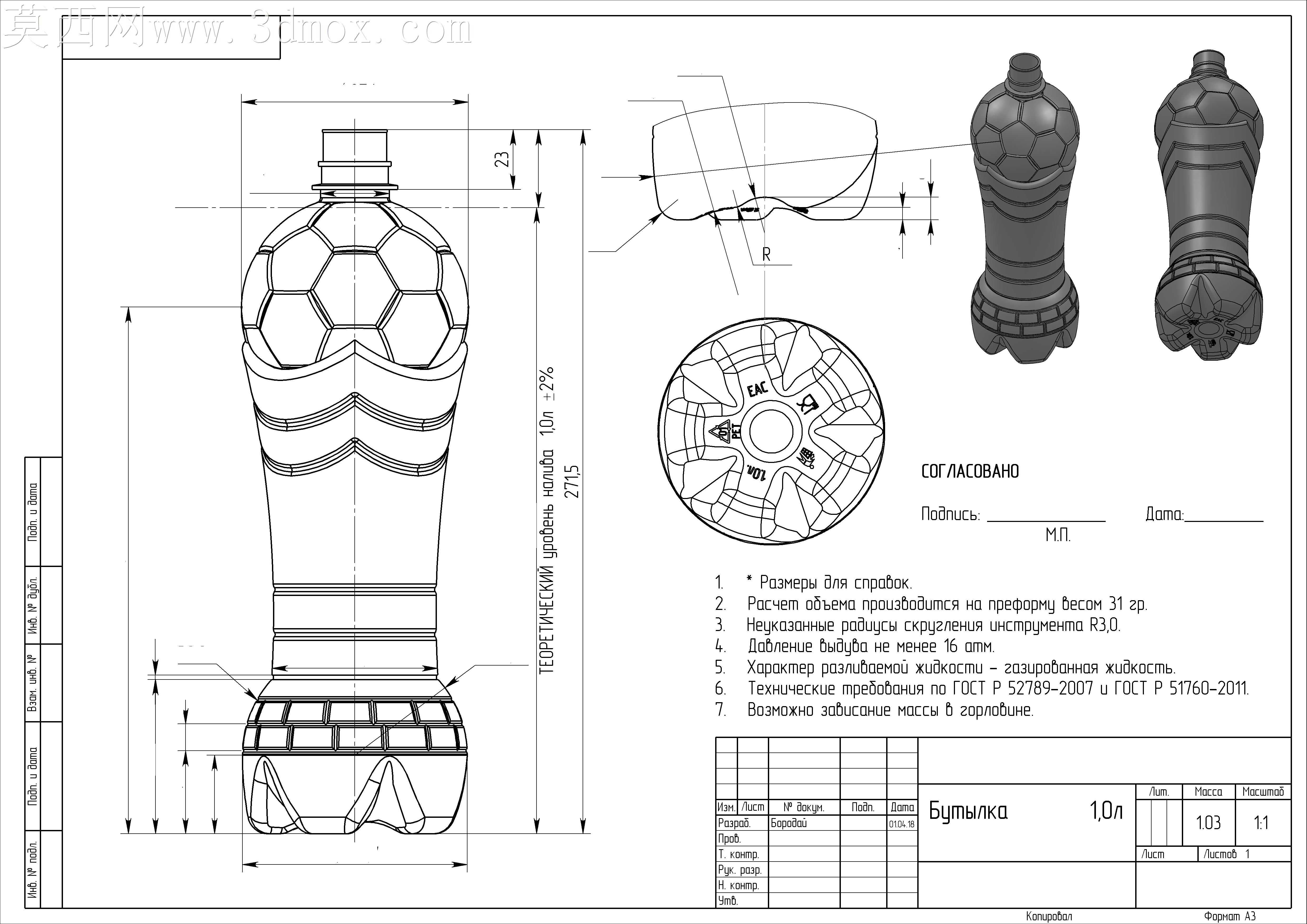

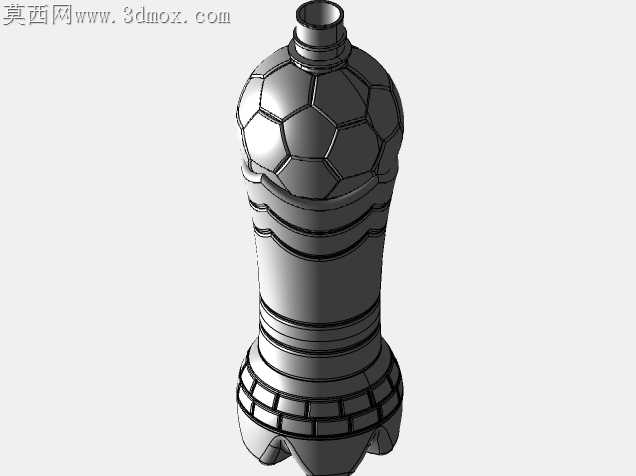

足球纹理1升容量运动饮用瓶结构设计

吹塑成型的薄壁容器最容易在曲面过渡区出现壁厚不均的问题，这款1升容量的足球纹理饮用瓶，在曲面分区阶段就把吹塑料流的延展特性纳入考量。瓶身上半段的六边形足球纹单元，没有采用等深的凹槽设计，靠近瓶肩位置的纹理深度比中部浅0.3mm，避免吹塑时料流在肩部直角拐点处堆积过厚，导致对应瓶身中段纹理区料量不足出现透壁缺陷。瓶身中部的两道波浪形加强筋，没有做连续的整圈凸起，而是在对应瓶身合模线的位置断开1.2mm的间隙，给吹塑后的合模飞边修剪留出操作空间，不会因为加强筋凸起顶到修剪刀具，造成修边后出现毛边残留。瓶底的花瓣式支撑结构，每个支撑脚的内凹弧度都匹配吹塑模底镶块的脱模斜度，支撑脚边缘做了R0.8的圆角过渡，避免脱模时薄壁部位被模腔刮蹭出白痕，同时底部中心的内凹深度控制在8mm，既保证灌装后站立的稳定性，又不会因为内凹过深导致吹塑时底部积料过厚，延长冷却定型的周期。瓶口的螺纹段下方做了一圈2mm高的防滑止转环，环上的竖向直纹间距控制在1.5mm，刚好匹配自动化灌装线的卡爪齿距，不会出现旋盖时瓶身跟转的问题，止转环和螺纹段之间预留了0.5mm的退刀间隙，方便瓶盖密封垫的压装，不会出现密封垫被间隙剪切破损的隐患。瓶身下半段的格状防滑纹理，每个格纹的凸起高度控制在0.4mm，既保证手持时的摩擦力，又不会因为凸起过高导致贴标时标签无法完全贴合，出现标签起翘的问题。纹理区和光滑贴标区的过渡位置做了渐消面处理，没有生硬的直角台阶，吹塑成型时料流可以平滑过渡，不会在台阶位置出现应力集中线，避免瓶子跌落时从过渡位置开裂。瓶身的总高度和最大直径的比例控制在3.8:1，刚好匹配常规1升容量吹瓶机的模腔排布间距，不需要调整设备的工位间距就能直接排产，瓶身的最大周长处做了0.2mm的微缩拔模斜度，方便成型后顺利脱模，不会因为真空吸附导致瓶身变形。
