散装物料输送用配重式双倾翻料斗装置

散料输送工况里，常规翻板阀卡料、密封失效的问题长期困扰一线运维，这款双倾结构的料斗装置，从加工适配角度做了全链路的细节落地考量。壳体折弯边预留的2mm工艺止口，不是随便加的冗余结构，激光下料时直接一体切出折弯定位线，折弯后相邻侧板拼接时不用反复靠角尺校准垂直度，止口嵌合后自然形成0.1mm以内的拼接缝隙，焊接时能大幅减少焊穿、虚焊的概率，后期打磨焊缝的工作量能缩减近三成，也避免了拼接错位导致的内部积料死角。

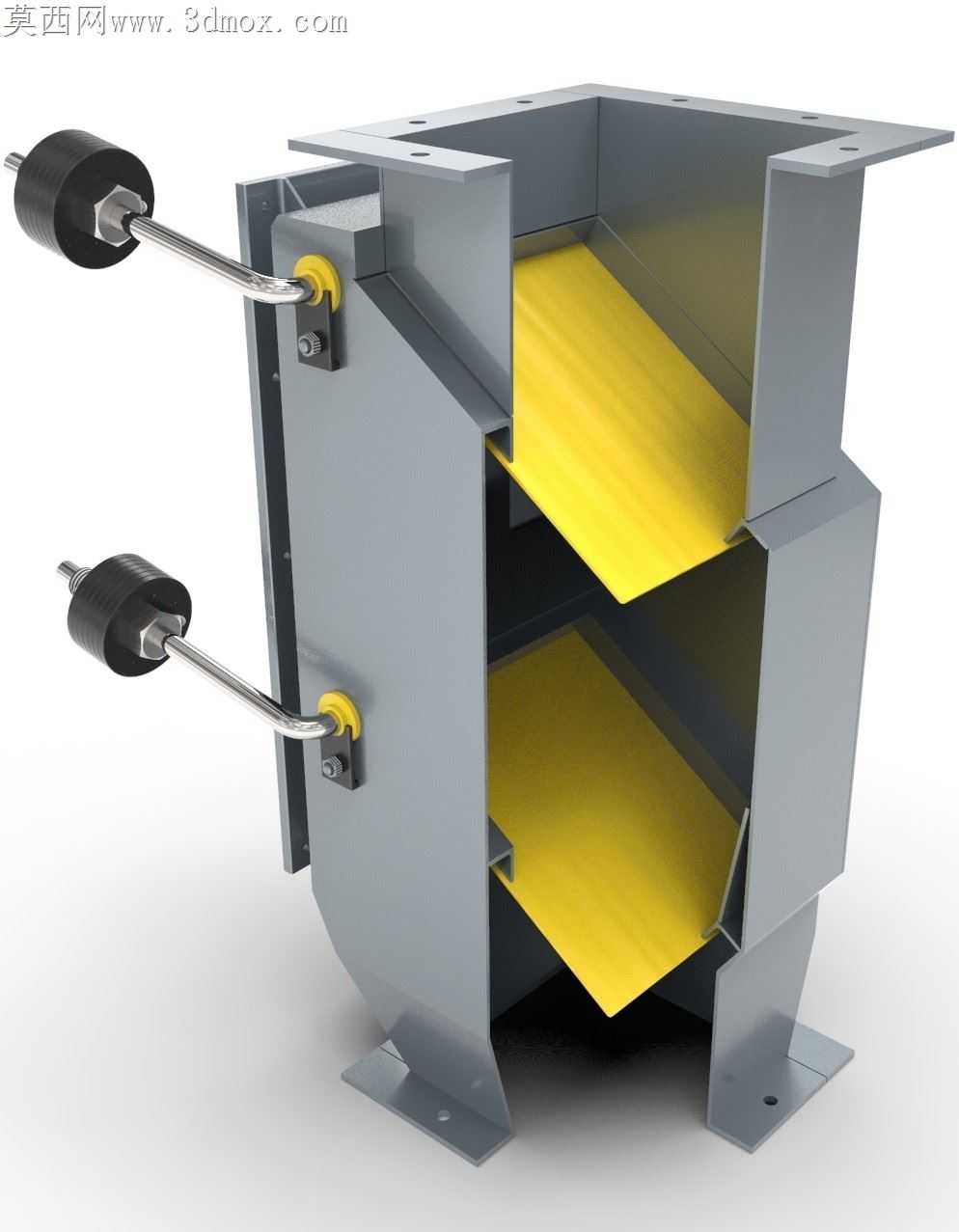

内部两层黄色倾斜导料板，折弯角度做了1度的微差调整，不是完全对称的等角度设计，上层导料板倾角比下层大1度，物料下落时不会在两层板之间形成等速料流，避免了细粉料在板间搭桥堵料。导料板和壳体连接的位置，没有采用满焊工艺，只在受力集中的三个点位做段焊，预留的微小伸缩缝能抵消物料长期冲刷带来的板件形变，不会因为热胀冷缩出现焊缝开裂漏料的问题。

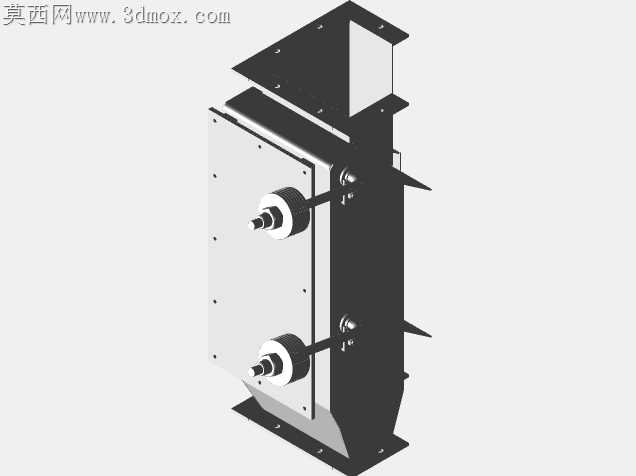

外部带黑色配重块的摆杆组件，轴孔配合选的是H7/g6间隙公差，装配时不用铜棒反复敲击就能顺滑穿入，轴端的黄色限位卡件，卡槽深度比卡簧厚度多0.2mm，长期摆动磨损后卡簧不会轻易脱出，配重块的安装位置做了滚花防滑处理，锁紧螺母拧紧后不会因为长期振动出现配重移位，导致翻板复位不到位漏料。底部的支撑脚特意做了外翻边结构，和安装基础连接时，螺栓孔位预留了3mm的调节余量，现场安装时就算基础预埋螺栓有小范围偏差，也不用重新扩孔，能直接对位安装。

壳体外部的安装法兰边，所有螺栓孔都做了沉头倒角，螺栓拧入后不会突出法兰平面，和上游设备对接时密封面能完全贴合，不用额外加调整垫片就能保证密封效果，避免了散料输送过程中的粉尘外溢。整个装置的所有折弯圆角都统一选了R3的标准折弯半径，不用换折弯机上模就能一次性完成所有壳体折弯工序，加工时不用反复调整模具参数，车间加工的周转效率能提升不少，也减少了换模带来的尺寸误差。
