机械连接用双耳式铰接固定支架结构

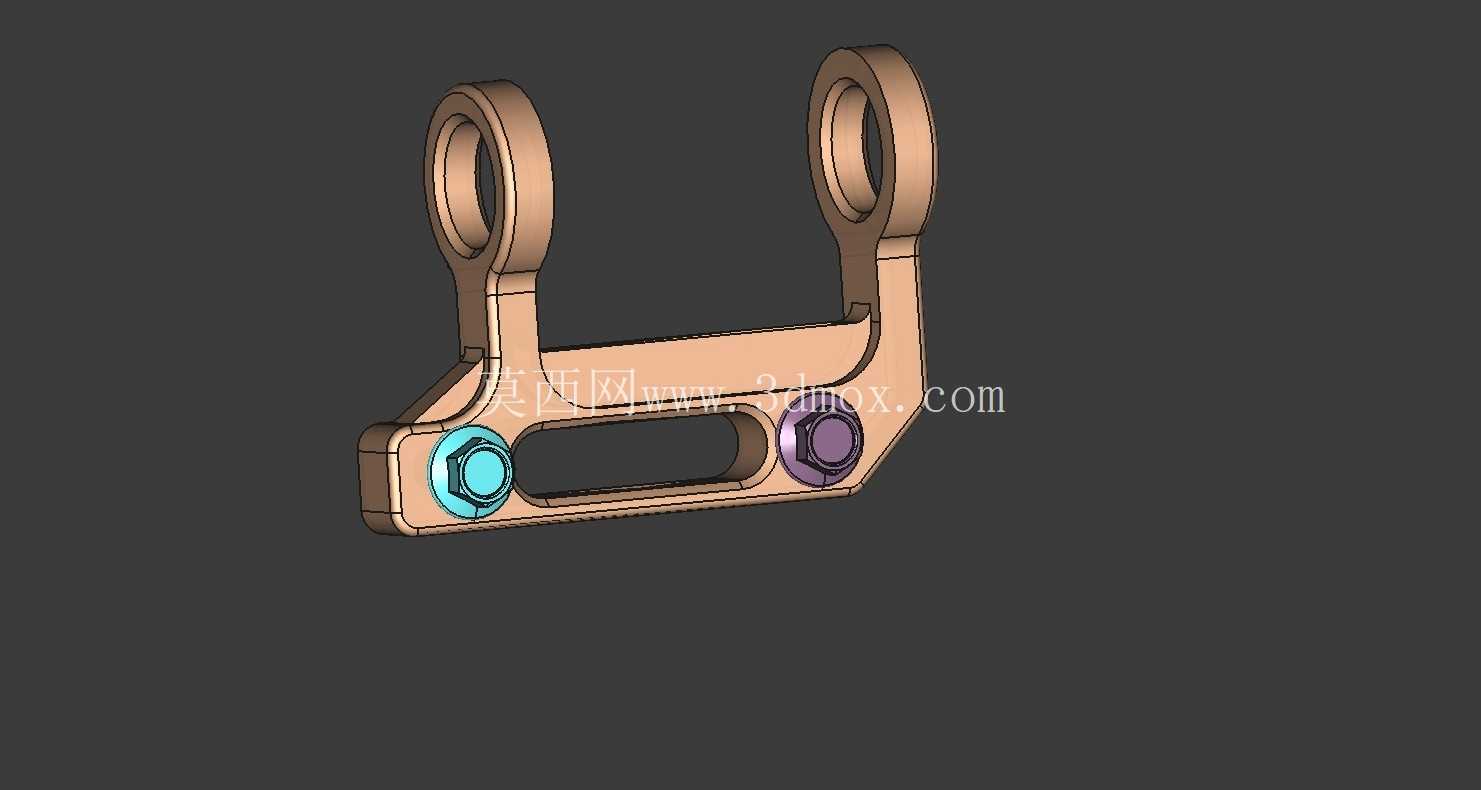

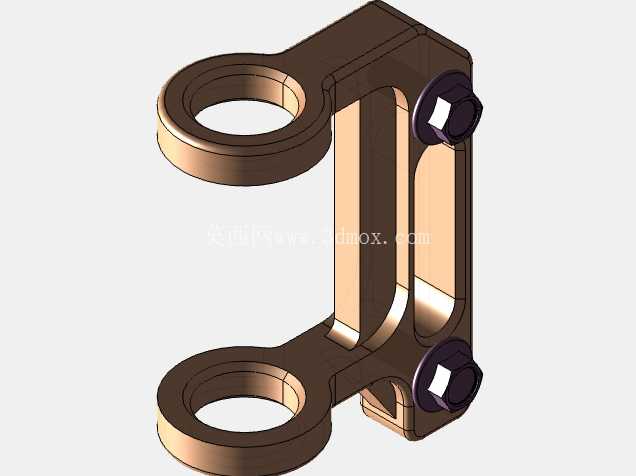

　　这类双耳铰接支架在工业设备的活动连接环节应用十分广泛，常见于需要实现小角度摆动、相对转动的机构连接位，比如自动化生产线的摆臂连接端、工装夹具的活动压臂铰接点、小型输送设备的张紧调节支架，还有部分户外作业机械的连杆联动部位，核心作用是在两个构件之间提供可转动的刚性连接，同时传递对应方向的拉压载荷，避免连接部位出现应力集中导致的断裂失效。从结构功能来看，上部两个同轴的吊耳式圆环是铰接配合位，内孔需要与对应直径的铰接销轴做间隙配合，配合公差通常选H8/f7级别，既保证转动时无卡滞，又不会因为间隙过大产生晃动冲击；下部的平直连接段是与被固定构件的贴合安装面，两个带沉孔的安装位分别用于穿装锁紧螺栓，沉孔设计可以让螺栓头完全沉入构件内部，不会突出表面干涉其他部件的运动轨迹，中间的长条形镂空槽一方面是为了降低整体构件重量，减少转动时的惯量，另一方面也可以在安装时提供小范围的位置调整余量，抵消部分加工装配带来的位置误差。

　　设计这类构件的时候，首先要确定上部两个铰接孔的中心距，这个尺寸直接决定了铰接后摆臂的转动轨迹范围，中心距偏差需要控制在0.02mm以内，否则会出现两个铰接孔不同轴，销轴装配后别劲的问题；其次要核算铰接孔的壁厚，根据实际承受的最大拉载荷计算剪切应力，保证在额定冲击载荷下孔壁不会出现塑性变形，下部安装面的平面度要求控制在0.05mm以内，保证和被连接件完全贴合，避免锁紧后构件产生内应力。外形尺寸方面，整体高度要适配安装空间的垂直边界，不能超出周边部件的运动包络，两个铰接孔的外圆直径要预留足够的扳手操作空间，方便后期销轴的拆装维护，下部安装段的宽度要匹配被连接件的安装面宽度，两侧不能突出过多避免和相邻构件产生运动干涉。

　　实际建模过程中，铰接孔的内孔表面要做倒角处理，去除锐边，方便销轴装配时导入，两个安装沉孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后端面不高出安装面，构件的所有棱边都要做R1左右的圆角过渡，减少热处理和受力时的应力集中点，对于需要频繁摆动的使用场景，铰接孔内还可以预留衬套安装位，后期加装铜衬套或者自润滑衬套，降低铰接位的磨损速度，延长构件的整体使用寿命。这类支架的受力方向主要是沿两个铰接孔中心连线的垂直方向，所以在结构加强上，两个吊耳和下部安装段的连接位置做了渐变过渡的加厚处理，避免直角连接带来的应力集中，中间的镂空槽边缘也做了圆弧过渡，不会因为开槽降低整体的结构强度，安装孔的位置距离构件边缘的距离要大于螺栓直径的1.5倍，保证锁紧时边缘不会出现开裂问题。

　　在装配环节，首先要将下部安装面与被连接件的贴合面清理干净，去除毛刺和杂物，先穿装两个锁紧螺栓但不一次性拧紧，调整位置让上部铰接孔与对应活动构件的连接孔同轴，穿入铰接销轴后再依次拧紧两个安装螺栓，最后在铰接位加注润滑脂，测试转动灵活性，确认无卡滞、无异常晃动后再投入使用，日常维护中只需要定期检查铰接位的磨损量和螺栓的锁紧力矩即可，不需要复杂的保养流程。
